A
NWEISUNG FÜR
M-COM

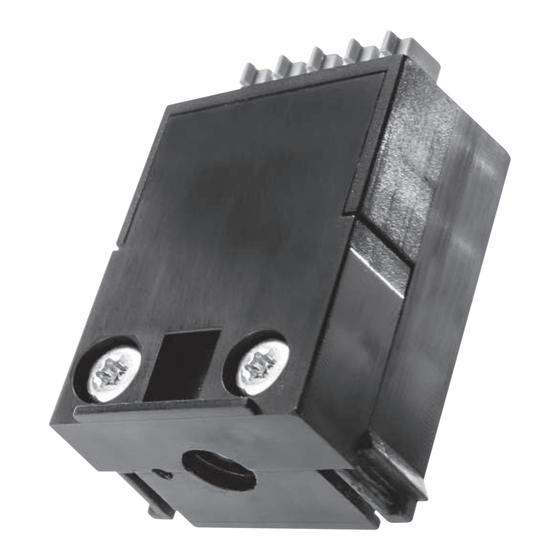

Click (Hauptkontrolleinheit)
®
• Durch die Nutzung des M-COM® Click werden bis zu 6
Einzelkomponenten (Antriebe und Verriegler) zu einem
sich selbst kon gurierenden System verbunden.
• Das M-COM® Click erledigt in Eigenregie und ohne Pro-
grammierung in wenigen Sekunden die Kon guration
des Gleichlaufs und einer Schließfolge-Schaltung, falls
zusätzliche Flügel-Verriegler eingesetzt werden.
Beim Einsatz von 2 Flügel-Verriegelungsantrieben laufen
diese parallel.
Gewährleistungsansprüche setzen fachge-
rechte Montage, Installation und Wartung
nach den gesetzlichen Vorschriften und den
!
Angaben des Herstellers der Antriebe voraus.
Die Sicherheitshinweise der mitgelieferten
Produktdokumentation sind zu beachten.
M
ONTAGE UND
Art.-Nr.:
524167
Hauptkontrolleinheit zur automatischen Kon guration und
Anwendung:
Überwachung von max. 4 Öffner- und 2 Verriegelungs-Antrieben in Aus-
führung S12 / S3 (Software Version SW-V2) in Antriebs-Verbundsystemen.
Betriebsspannung:
Stromverbrauch:
Steuerungsart:
Schutzart:
Umgebungstemperatur: min. - 5 °C ... + 70 °C
Abmessungen:
Anschluss:
Merkmal:
Ausstattung:
• Die optische Anzeige des M-COM® Click zeigt die
erfolgreiche Kon guration, die Anzahl der verbundenen
Komponenten, oder im Ernstfall auch vorhandene Stö-
rungen an.
• Die Verwendung von Standardantrieben – auch für die
Nutzung im Verbundsystem – spart Lagerkosten.
• Auch nachträglich eingebaute oder ausgetauschte Kom-
ponenten werden mühelos erkannt und können kon-
I
NBETRIEBNAHME
M-COM
24V DC +/- 20%, (max. 2 Vss)
<12 mA
S12
IP30
40 x 26 x 15 mm
für Aumüller Kettenantriebe
mit A
-Click Steckerlösung.
UMÜLLER
kon guriert Antriebsparameter durch einfaches Ein-
stecken in den einzigen oder letzten Antrieb eines
Verbundsystems.
Geeignet für 24V- oder 230V-Antriebe, jedoch nur
auf der 24V-Seite einsetzbar.
Zange zur Entnahme des M-COM® Click.
guriert werden.
Beim Einbau des M-COM® Click unbedingt
die Angaben in dieser und der Montage-
anweisung der Antriebe beachten.
!
Diese nden Sie auch auf unserer Hompage
www.aumueller-gmbh.de
Diese Anweisung über die Lebensdauer des
Produktes aufbewahren.
Click
®
24V
