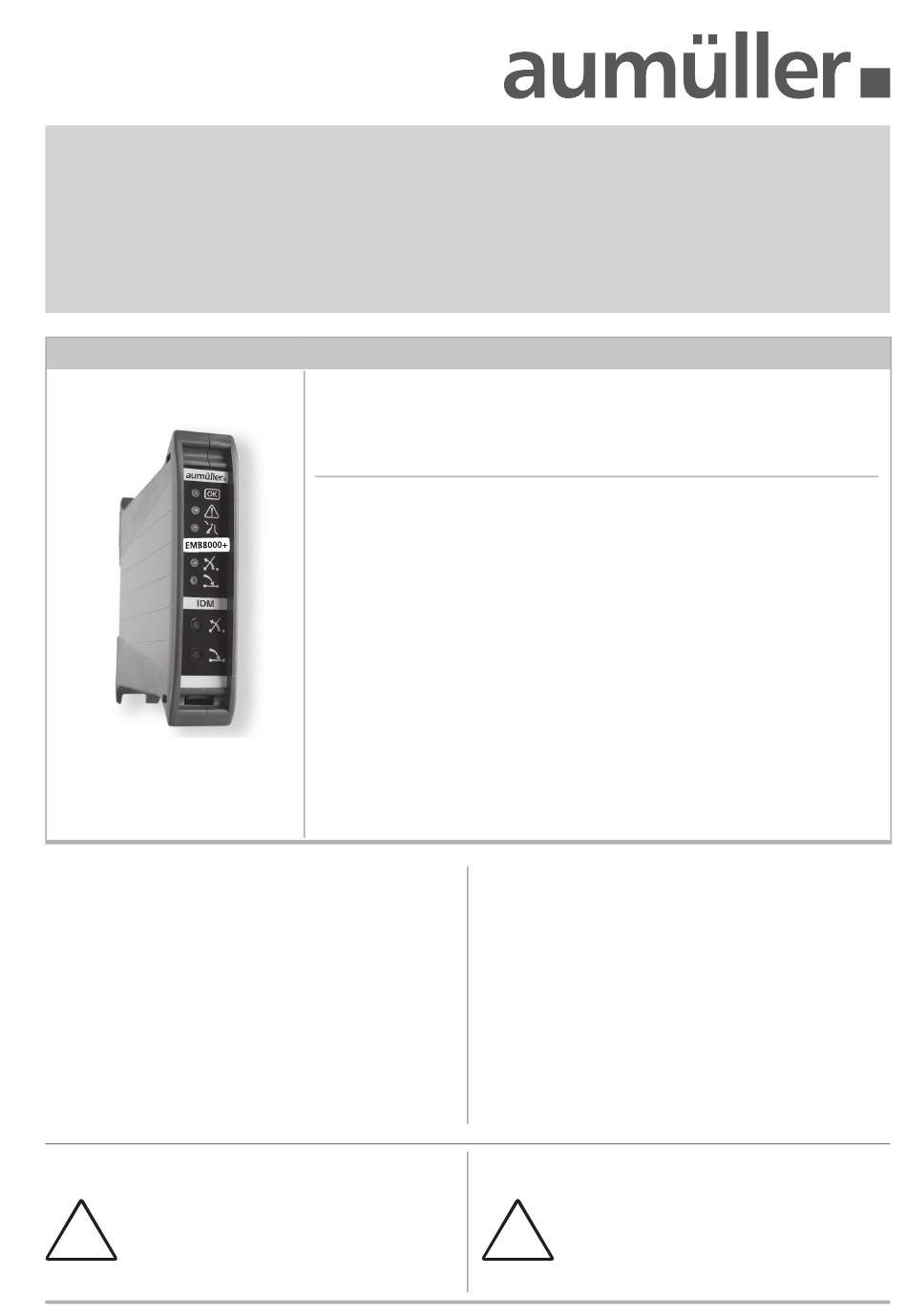

AUMÜLLER EMB 8000+ Anweisung Für Installation Und Inbetriebnahme

A
NWEISUNG FÜR
IDM - Intelligentes-Drive-Modul
Intelligentes-Drive-Modul IDM
Für die Nutzung des Intelligenten-Drive-Moduls IDM ist eine lizenzierte
Software zwingend erforderlich!
Gewährleistungsansprüche setzen fachgerech-
te Montage, Installation und Wartung nach den
gesetzlichen Vorschriften und den Angaben des
!
Herstellers der RWA-Zentrale EMB 8000+ voraus.
Jeden Ein- und Umbau in der Zentrale nur
nach Trennung der Anlage von der Netz- und
Akku-Spannung vornehmen.
I
NSTALLATION UND
Intelligentes-Drive-Modul IDM
Art.-Nr.: 688257
Anwendung: Modul zum kundenseitigen Selbsteinbau in die RWA-Modul-
zentrale EMB 8000+ zur Ansteuerung von intelligenten A
S12/S3 Antrieben bis max. 10 A Gesamtstrom.
Betriebsspannung:
Ausgangsspannung:
Eigenverbrauch:
Ausgangsstrom:
Gehäuse (BxHxT):
Moduleinheiten:
Eingänge:
Ausgänge:
Anzeigen:
Bedienelemente:
Anschlüsse:
Montage:
I
NBETRIEBNAHME
24 V DC
24 V DC (20 – 28 V DC / 0,5 Vpp)
6 mA
10 A
100 x 120 x 22,5 mm, ABS, schwarz
1 ME
Lüftungstaster (max. 10 Stck), Rückmeldekontakt AUF/ZU,
0 - 10 V Analog-Eingang
Antriebslinie (A
UMÜLLER
Betrieb, Störung, NOT-AUF, Laufrichtung AUF/ZU
Fronttaster: AUF/ZU
Steckklemmen 1 mm² starr, Antriebe: 2,5 mm²
Flachstecker 6,3 mm: Spannungsversorgung,
Buchse und Stecker mit Kabel für internen BUS
0-10 V Analog-Eingang
Befestigung auf 35 mm Hutschiene.
Funktionen:
• Verfügt über einen Anschluss für elektromotorische A
S12/S3 Antriebe bis max. 10 A Gesamtstrom
• Die Antriebsleitung ist durch eine Kommunikations-Ader auf
Störung (Kurzschluss,Unterbrechung) überwacht
• Verarbeitet Signale von Lüftungstastern und bei Bedarf Endlagen-
Meldungen von Antrieben
• Verfügt über Anschlüsse für externe Signalweitergabe einer End-
lagen-Statusmeldung
• Hat einen direkten 0 - 10 V Analog-Eingang zum Anschluss einer
Steuerspannung.
• 2 konfi gurierbare Eingänge (24 V DC, 0,5 A)
• Aufschalten von GLT - Kontakt
• Genaue Positionierung von Antrieben über BUS-System
Beim Einbau des IDM unbedingt die Angaben
in der Beschreibung der RWA Zentrale EMB 8000+
beachten.
!
Die Einstellung der Funktionen erfordert die Soft-
ware des Zentralen-Herstellers.
Diese Anweisung über die Lebensdauer des
Steuerungssystems aufbewahren.
