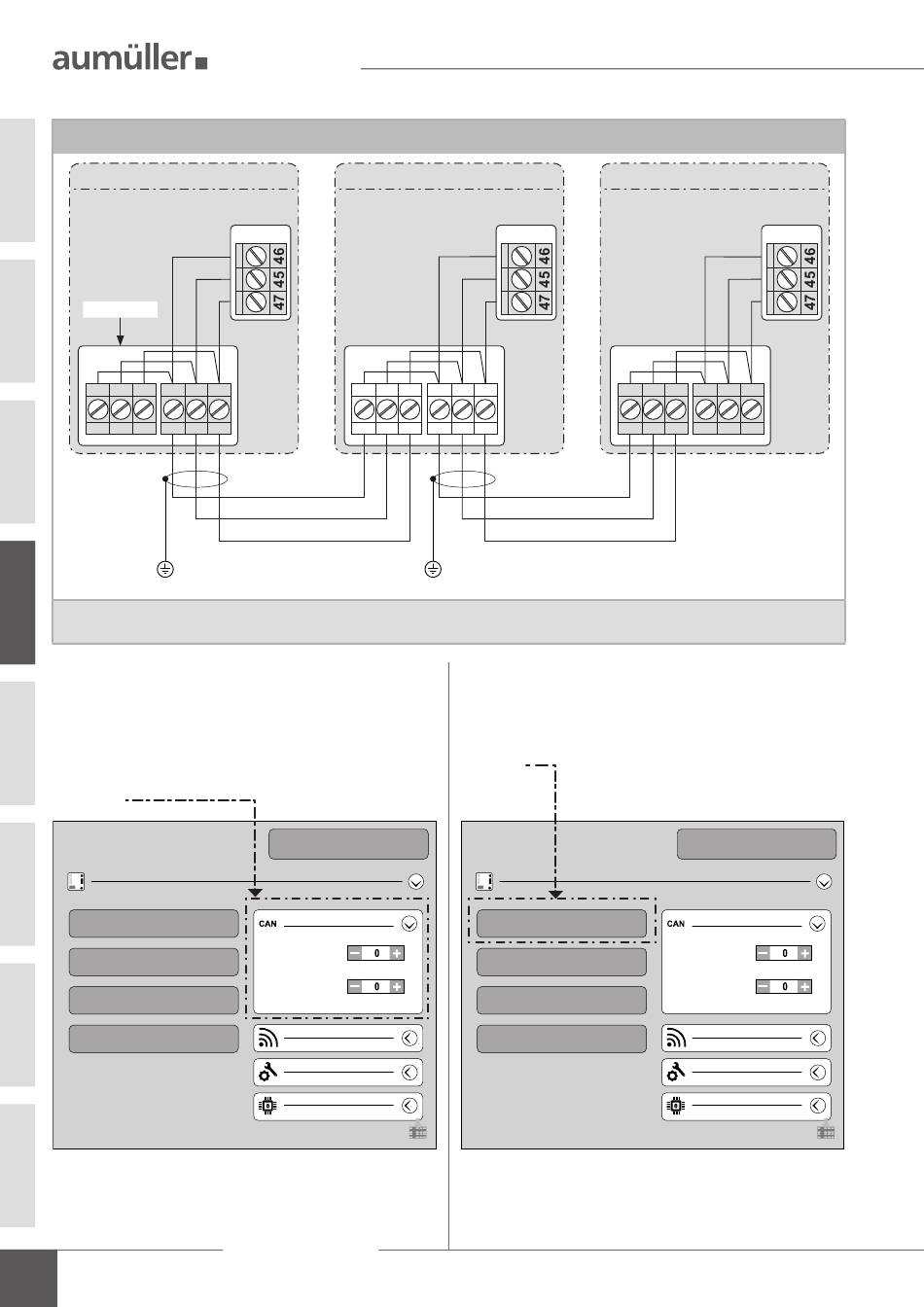

Anschluss-Schema: CAN-Verbund
Erste Zentrale
Schalterstellung:
Schieber in Richtung
LAN-Stecker
Klemmblock
Abschirmung des Kabels einseitig
mit dem Metallgehäuse verbinden!
Die Leitungslänge zwischen Klemmblock und CM-Modul darf maximal 2 Meter betragen
und muss mit YV 3 x 0,8mm (verdrillt) Kabel ausgeführt sein (werksseitig vorverdrahtet.)
04
04
Vorgehensweise bei Aufbau einer CAN Anlage:
• Alle Zentralen aufbauen und montieren.
• Bus-Kabel zwischen den Anlagen verlegen und anschließen.
• Mit der ersten Anlage verbinden.
• Konfigurations-Software Alpha starten und EMB 8000+ Plug-In aus-
wählen.
• CAN Adresse in den „Startoptionen" einstellen und abspeichern (z.B.
1 von 3).
EMB 8000+
Zenrale
Zentrale konfigurieren
Werkseinstellung
Formatieren
Backup einspielen
Installationsanweisung
18
RWA-Zentrale EMB 8000+
M
ontAge
v
ernetzung von
Anschluss-Schema: CAN-Verbund
Zentrale(n)
Schalterstellung:
Schieber in Richtung
CM
CAN-BUS-Klemme
Virtuelle Zentrale
CAN Adressen
lokale Adressen
letzte Adresse
Wifi-Einstellungen
Wartung
Firmware Update
-S
3:
chritt
z
entralen
CM
• Diesen Vorgang für alle weiteren Zentralen wiederholen (z.B. 2 von 3
und 3 von 3).
• Wenn alle CAN-Adressen verteilt sind kann der ganze Verbund
komplett ausgelesen werden und mit der Programmierung begonnen
werden.
EMB 8000+
Zenrale
Zentrale konfigurieren
Werkseinstellung
Formatieren
Backup einspielen
Letzte Zentrale
Schalterstellung:
Schieber in Richtung
CM
LAN-Stecker
Zu verwendender Kabel-Typ:
Y-ST-Y 2x2x0,8mm,
Twisted Pair Kabel
mit Schirmung
Virtuelle Zentrale
CAN Adressen
lokale Adressen
letzte Adresse
Wifi-Einstellungen
Wartung
Firmware Update
