Isotra SCREEN ALFA-ZIP Anleitung Zur Ausmessung Und Montage Seite 3

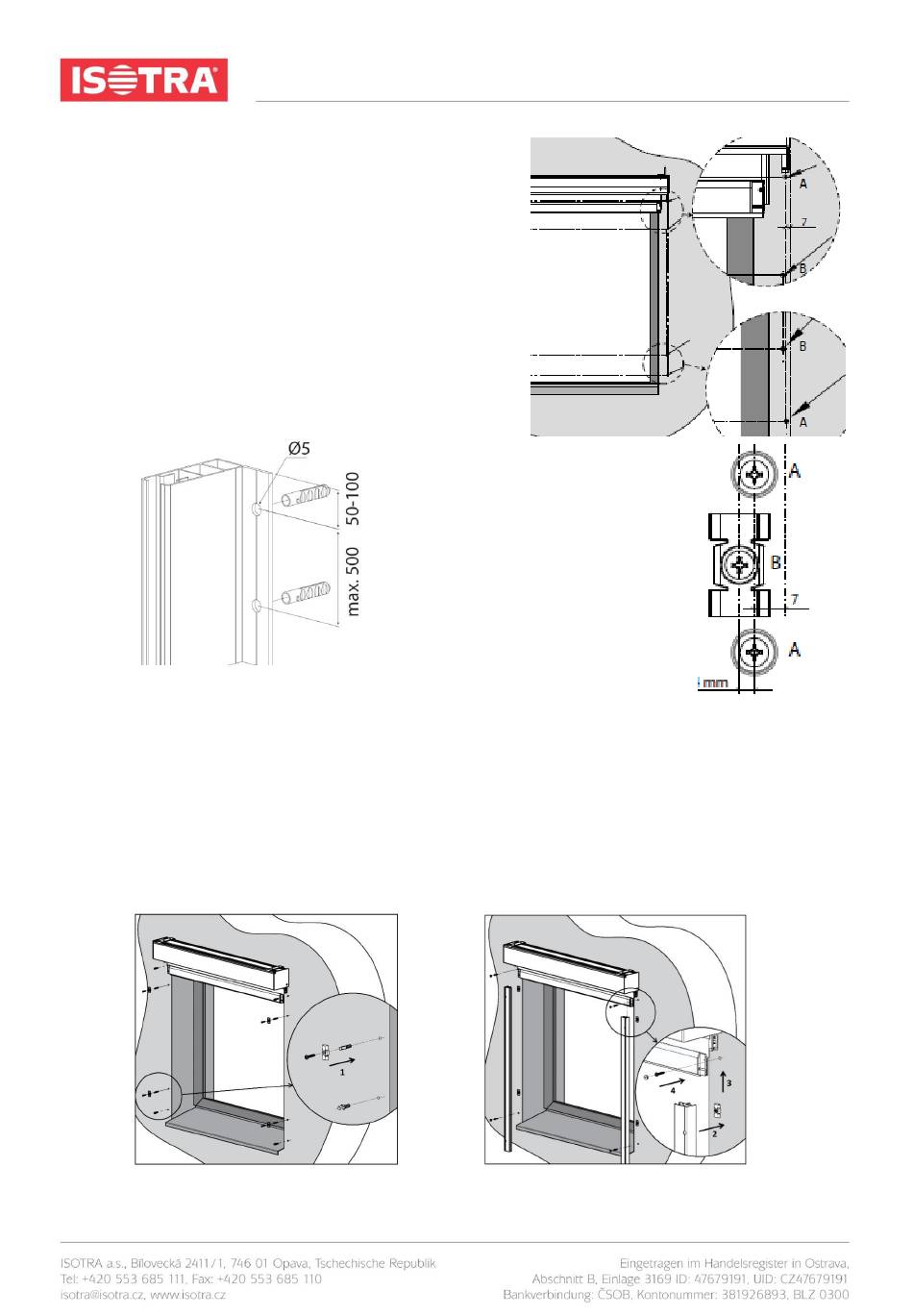

Schritt 3: Bohren von Öffnungen für die Führungsleisten
Führungsleisten A839, A829:
Markieren Sie an der Wand oder einer anderen Montagefläche
die zu bohrenden Öffnungen.
Verwenden Sie dazu die vorgebohrten Führungsleisten.
Mit A sind auf dem Bild die Öffnungen zur Befestigung der
Führungsleisten markiert.
Mit B sind auf dem Bild die Öffnungen für die Aufhängungen
markiert.
Führungsleisten A830, A820:
Zur Befestigung der Führungsleisten A830, A820 verwenden Sie
die vorgebohrten Öffnungen in den Leisten.
Führungsleisten A838, A828:
Schritt 4: Installation der Führungsleisten
Führungsleisten A839, A829:
1.
Befestigen Sie die Aufhängungen auf die Montagefläche.
2.
Rasten Sie die Führungsleisten frontal auf die Aufhängungen ein.
3.
Schieben Sie die Führungsleisten auf die Bolzen der Seitenteile auf und vergewissern Sie sich, ob die
4.
Endstücke der unteren Leiste in den Nuten der Führungsleisten richtig eingeschoben sind und ob der
Reißverschluss am Stoff in der Kunststoffeinlage in der Führungsleiste eingeschoben ist.
Schrauben Sie die Führungsleisten an die Montagefläche durch die Öffnungen A an.
5.
Gültigkeit der Anleitung: 8. 4. 2020
