Isotra SCREEN ALFA-ZIP Anleitung Zur Ausmessung Und Montage Seite 4

Führungsleisten A830, A820, A838, A828:
Schieben Sie die Führungsleisten auf die Bolzen der Seitenwände auf und schrauben sie an
die Montagefläche über die Öffnungen A auf.

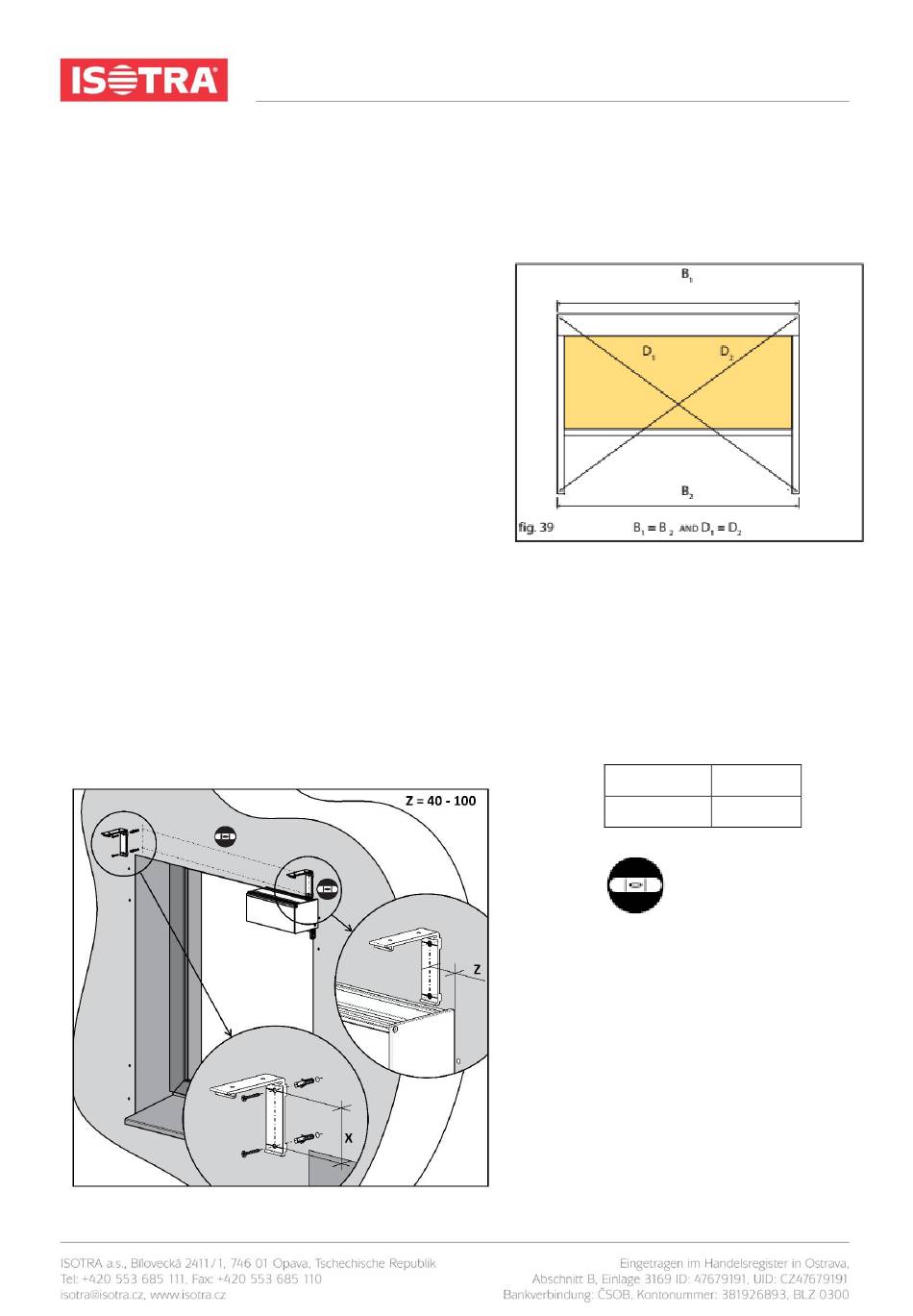

Schritt 5: Kontrolle der Montage
Vergewissern Sie sich immer, ob das Rollo richtig
montiert ist:
1. Überprüfen Sie zuerst, ob die Box waagerecht
montiert ist.
2. Überprüfen Sie, ob beide Führungsleisten
zueinander parallel und zugleich lotrecht zur
Box sind.
3. Messen Sie und vergleichen die Diagonalen
mit einer Genauigkeit auf Millimeter.
Sind die Box und die Führungsleisten nicht richtig
montiert, dann wird sich die untere Leiste immer schräg in die Box einwickeln, was eine Welligkeit
des Stoffs verursacht.
Methode 2. Positionieren der kompletten Gruppe der Box und der Führungsleisten in die Fensteröffnung oder
oberhalb der Fensteröffnung und Sicherung mithilfe von Schrauben (wird in dem Fall angewendet, wenn es
keinen Platz für das Aufschieben der Führungsleisten auf den Bolzen des Seitenteils gibt, z.B. wegen der
Fensterbrüstung)
.
Schritt 1: Bohren von Öffnungen für die Halter Wand/Decke
Gültigkeit der Anleitung: 8. 4. 2020
ANLEITUNG ZUR AUSMESSUNG UND MONTAGE
Positionieren Sie die Halter Wand/Decke auf die
Montagefläche. Die oberen Öffnungen verwenden Sie
für die Montage in die Decke und die hinteren dann für
die Montage an die Wand. Die Box muss vollkommen
waagerecht sein, vergewissern Sie sich deshalb, ob
die Halter Wand/Decke ordnungsgemäß ausgeglichen
sind. Verwenden Sie dazu eine Schlauchlibelle und
ein Bleilot oder ein anderes geeignetes Werkzeug. Die
Halter Wand/Decke müssen in einem Abstand von 40-
100 mm von den Rändern der Box angeordnet sein.
Beliebige weitere Halter werden entlang der Länge der
Box gleichmäßig verteilt montiert und ihr Zweck ist, ein
Durchbiegen breiterer Boxen zu verhindern.
4
Box-typ X
110 73
Schlauchlibelle
