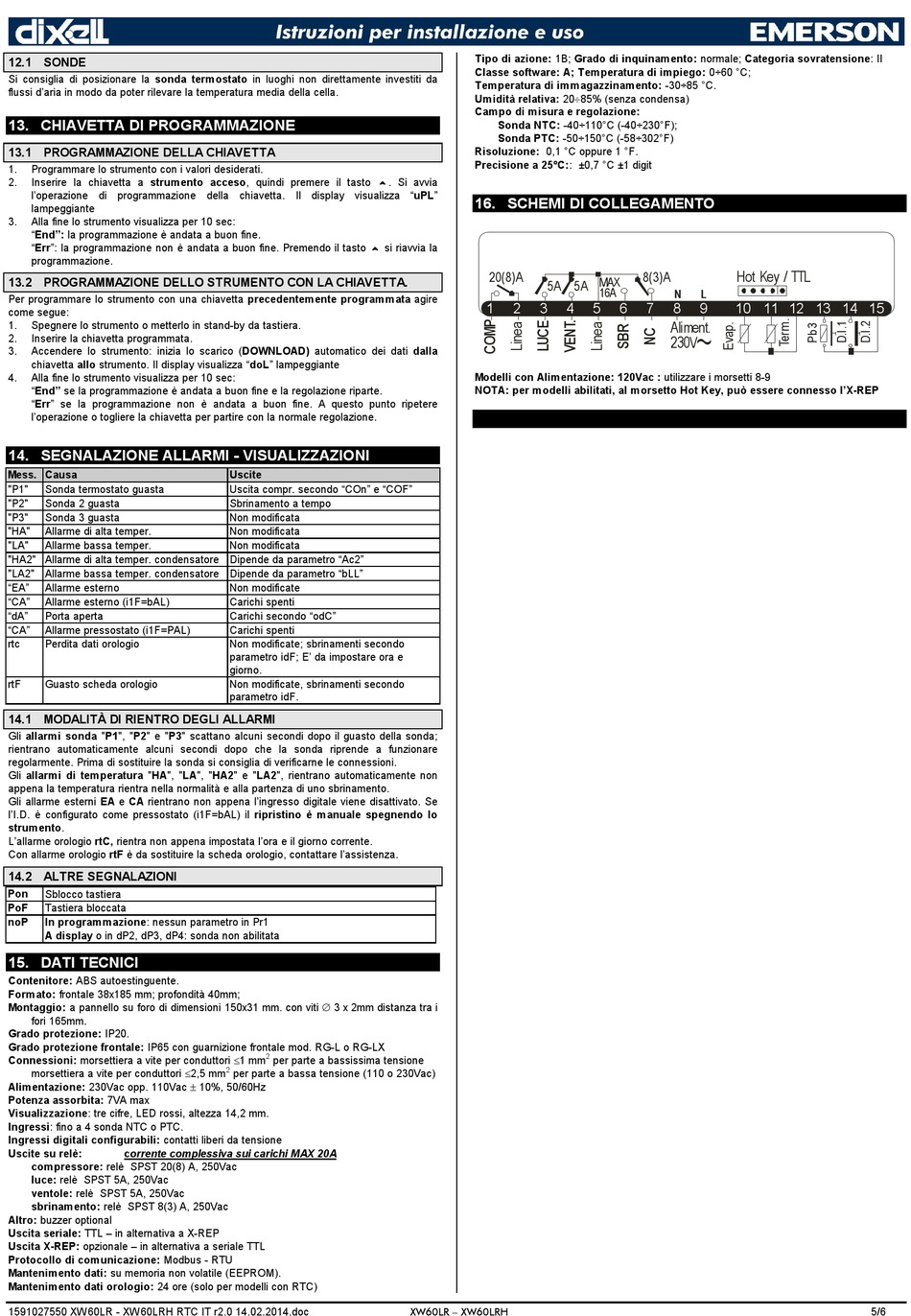

12.1 SONDE
Si consiglia di posizionare la sonda termostato in luoghi non direttamente investiti da
flussi d'aria in modo da poter rilevare la temperatura media della cella.
13. CHIAVETTA DI PROGRAMMAZIONE
13.1 PROGRAMMAZIONE DELLA CHIAVETTA
1. Programmare lo strumento con i valori desiderati.
Inserire la chiavetta a strumento acceso, quindi premere il tasto o. Si avvia
2.
l'operazione di programmazione della chiavetta. Il display visualizza "uPL"
lampeggiante
3. Alla fine lo strumento visualizza per 10 sec:
"End": la programmazione è andata a buon fine.
"Err": la programmazione non è andata a buon fine. Premendo il tasto o si riavvia la
programmazione.
13.2 PROGRAMMAZIONE DELLO STRUMENTO CON LA CHIAVETTA.
Per programmare lo strumento con una chiavetta precedentemente programmata agire
come segue:
1. Spegnere lo strumento o metterlo in stand-by da tastiera.
2. Inserire la chiavetta programmata.
3. Accendere lo strumento: inizia lo scarico (DOWNLOAD) automatico dei dati dalla
chiavetta allo strumento. Il display visualizza "doL" lampeggiante
4. Alla fine lo strumento visualizza per 10 sec:
"End" se la programmazione è andata a buon fine e la regolazione riparte.
"Err" se la programmazione non è andata a buon fine. A questo punto ripetere
l'operazione o togliere la chiavetta per partire con la normale regolazione.
14. SEGNALAZIONE ALLARMI - VISUALIZZAZIONI
Mess. Causa
"P1" Sonda termostato guasta
"P2" Sonda 2 guasta
"P3" Sonda 3 guasta
"HA" Allarme di alta temper.
"LA" Allarme bassa temper.
"HA2" Allarme di alta temper. condensatore Dipende da parametro "Ac2"
"LA2" Allarme bassa temper. condensatore Dipende da parametro "bLL"
"EA" Allarme esterno
"CA" Allarme esterno (i1F=bAL)
"dA" Porta aperta
"CA" Allarme pressostato (i1F=PAL)
rtc Perdita dati orologio
rtF Guasto scheda orologio
14.1 MODALITÀ DI RIENTRO DEGLI ALLARMI
Gli allarmi sonda "P1", "P2" e "P3" scattano alcuni secondi dopo il guasto della sonda;
rientrano automaticamente alcuni secondi dopo che la sonda riprende a funzionare
regolarmente. Prima di sostituire la sonda si consiglia di verificarne le connessioni.
Gli allarmi di temperatura "HA", "LA", "HA2" e "LA2", rientrano automaticamente non
appena la temperatura rientra nella normalità e alla partenza di uno sbrinamento.
Gli allarme esterni EA e CA rientrano non appena l'ingresso digitale viene disattivato. Se
l'I.D. è configurato come pressostato (i1F=bAL) il ripristino è manuale spegnendo lo
strumento.
L'allarme orologio rtC, rientra non appena impostata l'ora e il giorno corrente.
Con allarme orologio rtF è da sostituire la scheda orologio, contattare l'assistenza.
14.2 ALTRE SEGNALAZIONI
Pon Sblocco tastiera
PoF Tastiera bloccata
noP
In programmazione: nessun parametro in Pr1
A display o in dP2, dP3, dP4: sonda non abilitata

15. DATI TECNICI

Contenitore: ABS autoestinguente.
Formato: frontale 38x185 mm; profondità 40mm;
Montaggio: a pannello su foro di dimensioni 150x31 mm. con viti  3 x 2mm distanza tra i
fori 165mm.
Grado protezione: IP20.
Grado protezione frontale: IP65 con guarnizione frontale mod. RG-L o RG-LX
Connessioni: morsettiera a vite per conduttori 1 mm
morsettiera a vite per conduttori 2,5 mm
Alimentazione: 230Vac opp. 110Vac  10%, 50/60Hz
Potenza assorbita: 7VA max
Visualizzazione: tre cifre, LED rossi, altezza 14,2 mm.
Ingressi: fino a 4 sonda NTC o PTC.
Ingressi digitali configurabili: contatti liberi da tensione
Uscite su relè: corrente complessiva sui carichi MAX 20A
compressore: relè SPST 20(8) A, 250Vac
luce: relè SPST 5A, 250Vac
ventole: relè SPST 5A, 250Vac
sbrinamento: relè SPST 8(3) A, 250Vac
Altro: buzzer optional
Uscita seriale: TTL – in alternativa a X-REP
Uscita X-REP: opzionale – in alternativa a seriale TTL
Protocollo di comunicazione: Modbus - RTU
Mantenimento dati: su memoria non volatile (EEPROM).
Mantenimento dati orologio: 24 ore (solo per modelli con RTC)
1591027550 XW60LR - XW60LRH RTC IT r2.0 14.02.2014.doc
Uscite
Uscita compr. secondo "COn" e "COF"
Sbrinamento a tempo
Non modificata
Non modificata
Non modificata
Non modificate
Carichi spenti
Carichi secondo "odC"
Carichi spenti
Non modificate; sbrinamenti secondo
parametro idF; E' da impostare ora e
giorno.
Non modificate, sbrinamenti secondo
parametro idF.
2
per parte a bassissima tensione
2
per parte a bassa tensione (110 o 230Vac)
Tipo di azione: 1B; Grado di inquinamento: normale; Categoria sovratensione: II
Classe software: A; Temperatura di impiego: 0÷60 °C;
Temperatura di immagazzinamento: -30÷85 °C.
Umidità relativa: 2085% (senza condensa)
Campo di misura e regolazione:
Sonda NTC: -40÷110°C (-40÷230°F);
Sonda PTC: -50÷150°C (-58÷302°F)
Risoluzione: 0,1 °C oppure 1 °F.
Precisione a 25°C:: ±0,7 °C ±1 digit

16. SCHEMI DI COLLEGAMENTO

20(8)A
5A 5A
1 2 3 4
Modelli con Alimentazione: 120Vac : utilizzare i morsetti 8-9
NOTA: per modelli abilitati, al morsetto Hot Key, può essere connesso l'X-REP
XW60LR – XW60LRH
Hot Key / TTL
8(3)A
MAX
16A
N L
5 6 7 8 9 10 11 12 13 14 15
Aliment.
230V~
5/6
