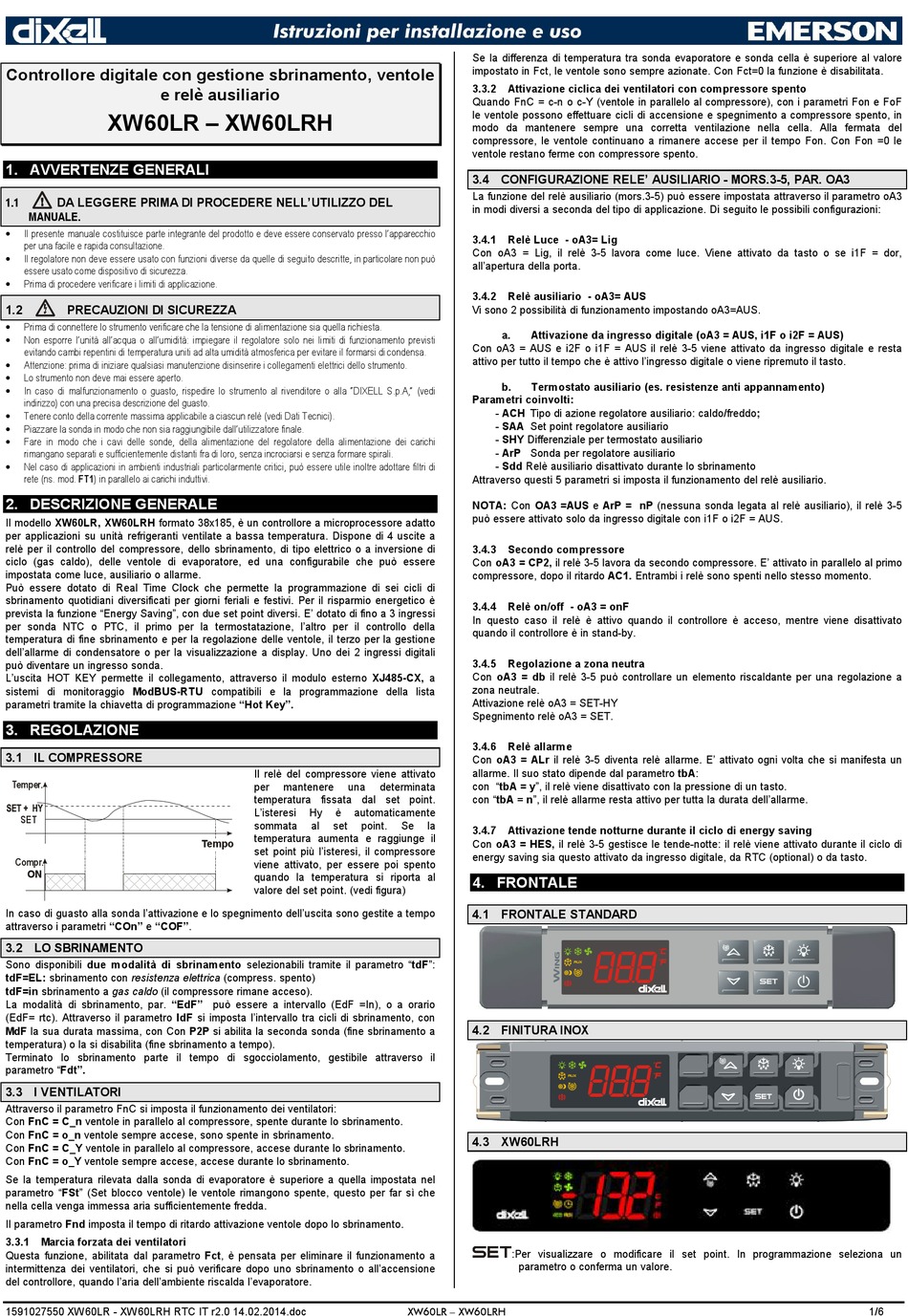

Controllore digitale con gestione sbrinamento, ventole
e relè ausiliario
XW60LR – XW60LRH
1. AVVERTENZE GENERALI
1.1 DA LEGGERE PRIMA DI PROCEDERE NELL'UTILIZZO DEL
MANUALE.
 Il presente manuale costituisce parte integrante del prodotto e deve essere conservato presso l'apparecchio
per una facile e rapida consultazione.
 Il regolatore non deve essere usato con funzioni diverse da quelle di seguito descritte, in particolare non può
essere usato come dispositivo di sicurezza.
 Prima di procedere verificare i limiti di applicazione.
1.2 PRECAUZIONI DI SICUREZZA
 Prima di connettere lo strumento verificare che la tensione di alimentazione sia quella richiesta.
 Non esporre l'unità all'acqua o all'umidità: impiegare il regolatore solo nei limiti di funzionamento previsti
evitando cambi repentini di temperatura uniti ad alta umidità atmosferica per evitare il formarsi di condensa.
 Attenzione: prima di iniziare qualsiasi manutenzione disinserire i collegamenti elettrici dello strumento.
 Lo strumento non deve mai essere aperto.
 In caso di malfunzionamento o guasto, rispedire lo strumento al rivenditore o alla "DIXELL S.p.A," (vedi
indirizzo) con una precisa descrizione del guasto.
 Tenere conto della corrente massima applicabile a ciascun relè (vedi Dati Tecnici).
 Piazzare la sonda in modo che non sia raggiungibile dall'utilizzatore finale.
 Fare in modo che i cavi delle sonde, della alimentazione del regolatore della alimentazione dei carichi
rimangano separati e sufficientemente distanti fra di loro, senza incrociarsi e senza formare spirali.
 Nel caso di applicazioni in ambienti industriali particolarmente critici, può essere utile inoltre adottare filtri di
rete (ns. mod. FT1) in parallelo ai carichi induttivi.

2. DESCRIZIONE GENERALE

Il modello XW60LR, XW60LRH formato 38x185, è un controllore a microprocessore adatto
per applicazioni su unità refrigeranti ventilate a bassa temperatura. Dispone di 4 uscite a
relè per il controllo del compressore, dello sbrinamento, di tipo elettrico o a inversione di
ciclo (gas caldo), delle ventole di evaporatore, ed una configurabile che può essere
impostata come luce, ausiliario o allarme.
Può essere dotato di Real Time Clock che permette la programmazione di sei cicli di
sbrinamento quotidiani diversificati per giorni feriali e festivi. Per il risparmio energetico è
prevista la funzione "Energy Saving", con due set point diversi. E' dotato di fino a 3 ingressi
per sonda NTC o PTC, il primo per la termostatazione, l'altro per il controllo della
temperatura di fine sbrinamento e per la regolazione delle ventole, il terzo per la gestione
dell'allarme di condensatore o per la visualizzazione a display. Uno dei 2 ingressi digitali
può diventare un ingresso sonda.
L'uscita HOT KEY permette il collegamento, attraverso il modulo esterno XJ485-CX, a
sistemi di monitoraggio ModBUS-RTU compatibili e la programmazione della lista
parametri tramite la chiavetta di programmazione "Hot Key".
3. REGOLAZIONE
3.1 IL COMPRESSORE
Temper.
SET
Compr.
ON
In caso di guasto alla sonda l'attivazione e lo spegnimento dell'uscita sono gestite a tempo
attraverso i parametri "COn" e "COF".
3.2 LO SBRINAMENTO
Sono disponibili due modalità di sbrinamento selezionabili tramite il parametro "tdF":
tdF=EL: sbrinamento con resistenza elettrica (compress. spento)
tdF=in sbrinamento a gas caldo (il compressore rimane acceso).
La modalità di sbrinamento, par. "EdF" può essere a intervallo (EdF =In), o a orario
(EdF= rtc). Attraverso il parametro IdF si imposta l'intervallo tra cicli di sbrinamento, con
MdF la sua durata massima, con Con P2P si abilita la seconda sonda (fine sbrinamento a
temperatura) o la si disabilita (fine sbrinamento a tempo).
Terminato lo sbrinamento parte il tempo di sgocciolamento, gestibile attraverso il
parametro "Fdt".
3.3 I VENTILATORI
Attraverso il parametro FnC si imposta il funzionamento dei ventilatori:
Con FnC = C_n ventole in parallelo al compressore, spente durante lo sbrinamento.
Con FnC = o_n ventole sempre accese, sono spente in sbrinamento.
Con FnC = C_Y ventole in parallelo al compressore, accese durante lo sbrinamento.
Con FnC = o_Y ventole sempre accese, accese durante lo sbrinamento.
Se la temperatura rilevata dalla sonda di evaporatore è superiore a quella impostata nel
parametro "FSt" (Set blocco ventole) le ventole rimangono spente, questo per far sì che
nella cella venga immessa aria sufficientemente fredda.
Il parametro Fnd imposta il tempo di ritardo attivazione ventole dopo lo sbrinamento.
3.3.1 Marcia forzata dei ventilatori
Questa funzione, abilitata dal parametro Fct, è pensata per eliminare il funzionamento a
intermittenza dei ventilatori, che si può verificare dopo uno sbrinamento o all'accensione
del controllore, quando l'aria dell'ambiente riscalda l'evaporatore.
1591027550 XW60LR - XW60LRH RTC IT r2.0 14.02.2014.doc
Il relè del compressore viene attivato
per mantenere una
temperatura fissata dal set point.
L'isteresi Hy è automaticamente
sommata al set point.
temperatura aumenta e raggiunge il
Tempo
set point più l'isteresi, il compressore
viene attivato, per essere poi spento
quando la temperatura si riporta al
valore del set point. (vedi figura)
Se la differenza di temperatura tra sonda evaporatore e sonda cella è superiore al valore
impostato in Fct, le ventole sono sempre azionate. Con Fct=0 la funzione è disabilitata.
3.3.2 Attivazione ciclica dei ventilatori con compressore spento
Quando FnC = c-n o c-Y (ventole in parallelo al compressore), con i parametri Fon e FoF
le ventole possono effettuare cicli di accensione e spegnimento a compressore spento, in
modo da mantenere sempre una corretta ventilazione nella cella. Alla fermata del
compressore, le ventole continuano a rimanere accese per il tempo Fon. Con Fon =0 le
ventole restano ferme con compressore spento.
3.4 CONFIGURAZIONE RELE' AUSILIARIO - MORS.3-5, PAR. OA3
La funzione del relè ausiliario (mors.3-5) può essere impostata attraverso il parametro oA3
in modi diversi a seconda del tipo di applicazione. Di seguito le possibili configurazioni:
3.4.1 Relè Luce - oA3= Lig
Con oA3 = Lig, il relè 3-5 lavora come luce. Viene attivato da tasto o se i1F = dor,
all'apertura della porta.
3.4.2 Relè ausiliario - oA3= AUS
Vi sono 2 possibilità di funzionamento impostando oA3=AUS.
a. Attivazione da ingresso digitale (oA3 = AUS, i1F o i2F = AUS)
Con oA3 = AUS e i2F o i1F = AUS il relè 3-5 viene attivato da ingresso digitale e resta
attivo per tutto il tempo che è attivo l'ingresso digitale o viene ripremuto il tasto.
b. Termostato ausiliario (es. resistenze anti appannamento)
Parametri coinvolti:
- ACH Tipo di azione regolatore ausiliario: caldo/freddo;
- SAA Set point regolatore ausiliario
- SHY Differenziale per termostato ausiliario
- ArP Sonda per regolatore ausiliario
- Sdd Relè ausiliario disattivato durante lo sbrinamento
Attraverso questi 5 parametri si imposta il funzionamento del relè ausiliario.
NOTA: Con OA3 =AUS e ArP = nP (nessuna sonda legata al relè ausiliario), il relè 3-5
può essere attivato solo da ingresso digitale con i1F o i2F = AUS.
3.4.3 Secondo compressore
Con oA3 = CP2, il relè 3-5 lavora da secondo compressore. E' attivato in parallelo al primo
compressore, dopo il ritardo AC1. Entrambi i relè sono spenti nello stesso momento.
3.4.4 Relè on/off - oA3 = onF
In questo caso il relè è attivo quando il controllore è acceso, mentre viene disattivato
quando il controllore è in stand-by.
3.4.5 Regolazione a zona neutra
Con oA3 = db il relè 3-5 può controllare un elemento riscaldante per una regolazione a
zona neutrale.
Attivazione relè oA3 = SET-HY
Spegnimento relè oA3 = SET.
3.4.6 Relè allarme
Con oA3 = ALr il relè 3-5 diventa relè allarme. E' attivato ogni volta che si manifesta un
allarme. Il suo stato dipende dal parametro tbA:
determinata con "tbA = y", il relè viene disattivato con la pressione di un tasto.
con "tbA = n", il relè allarme resta attivo per tutta la durata dell'allarme.
Se la
3.4.7 Attivazione tende notturne durante il ciclo di energy saving
Con oA3 = HES, il relè 3-5 gestisce le tende-notte: il relè viene attivato durante il ciclo di
energy saving sia questo attivato da ingresso digitale, da RTC (optional) o da tasto.
4. FRONTALE
4.1 FRONTALE STANDARD
4.2 FINITURA INOX
4.3 XW60LRH
:Per visualizzare o modificare il set point. In programmazione seleziona un
parametro o conferma un valore.
XW60LR – XW60LRH
1/6
