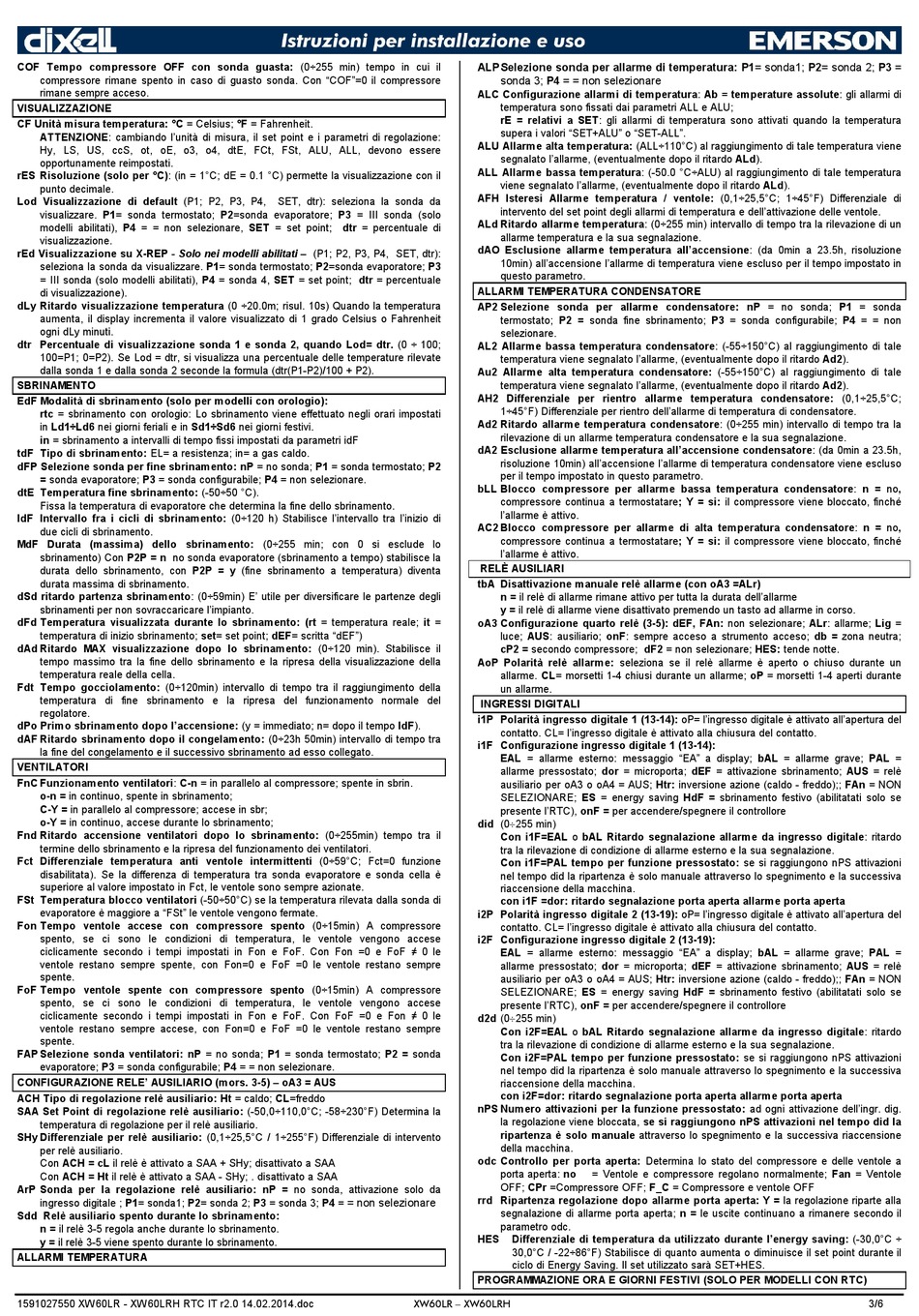

COF Tempo compressore OFF con sonda guasta: (0÷255 min) tempo in cui il
compressore rimane spento in caso di guasto sonda. Con "COF"=0 il compressore
rimane sempre acceso.
VISUALIZZAZIONE
CF Unità misura temperatura: °C = Celsius; °F = Fahrenheit.
ATTENZIONE: cambiando l'unità di misura, il set point e i parametri di regolazione:
Hy, LS, US, ccS, ot, oE, o3, o4, dtE, FCt, FSt, ALU, ALL, devono essere
opportunamente reimpostati.
rES Risoluzione (solo per °C): (in = 1°C; dE = 0.1 °C) permette la visualizzazione con il
punto decimale.
Lod Visualizzazione di default (P1; P2, P3, P4,
visualizzare. P1= sonda termostato; P2=sonda evaporatore; P3 = III sonda (solo
modelli abilitati), P4 = = non selezionare, SET = set point; dtr = percentuale di
visualizzazione.
rEd Visualizzazione su X-REP - Solo nei modelli abilitati – (P1; P2, P3, P4, SET, dtr):
seleziona la sonda da visualizzare. P1= sonda termostato; P2=sonda evaporatore; P3
= III sonda (solo modelli abilitati), P4 = sonda 4, SET = set point; dtr = percentuale
di visualizzazione).
dLy Ritardo visualizzazione temperatura (0 ÷20.0m; risul. 10s) Quando la temperatura
aumenta, il display incrementa il valore visualizzato di 1 grado Celsius o Fahrenheit
ogni dLy minuti.
dtr Percentuale di visualizzazione sonda 1 e sonda 2, quando Lod= dtr. (0 ÷ 100;
100=P1; 0=P2). Se Lod = dtr, si visualizza una percentuale delle temperature rilevate
dalla sonda 1 e dalla sonda 2 seconde la formula (dtr(P1-P2)/100 + P2).
SBRINAMENTO
EdF Modalità di sbrinamento (solo per modelli con orologio):
rtc = sbrinamento con orologio: Lo sbrinamento viene effettuato negli orari impostati
in Ld1÷Ld6 nei giorni feriali e in Sd1÷Sd6 nei giorni festivi.
in = sbrinamento a intervalli di tempo fissi impostati da parametri idF
tdF Tipo di sbrinamento: EL= a resistenza; in= a gas caldo.
dFP Selezione sonda per fine sbrinamento: nP = no sonda; P1 = sonda termostato; P2
= sonda evaporatore; P3 = sonda configurabile; P4 = non selezionare.
dtE Temperatura fine sbrinamento: (-50÷50 °C).
Fissa la temperatura di evaporatore che determina la fine dello sbrinamento.
IdF Intervallo fra i cicli di sbrinamento: (0÷120 h) Stabilisce l'intervallo tra l'inizio di
due cicli di sbrinamento.
MdF Durata (massima) dello sbrinamento: (0÷255 min; con 0 si esclude lo
sbrinamento) Con P2P = n no sonda evaporatore (sbrinamento a tempo) stabilisce la
durata dello sbrinamento, con P2P = y (fine sbrinamento a temperatura) diventa
durata massima di sbrinamento.
dSd ritardo partenza sbrinamento: (0÷59min) E' utile per diversificare le partenze degli
sbrinamenti per non sovraccaricare l'impianto.
dFd Temperatura visualizzata durante lo sbrinamento: (rt = temperatura reale; it =
temperatura di inizio sbrinamento; set= set point; dEF= scritta "dEF")
dAd Ritardo MAX visualizzazione dopo lo sbrinamento: (0÷120 min). Stabilisce il
tempo massimo tra la fine dello sbrinamento e la ripresa della visualizzazione della
temperatura reale della cella.
Fdt Tempo gocciolamento: (0÷120min) intervallo di tempo tra il raggiungimento della
temperatura di fine sbrinamento e la ripresa del funzionamento normale del
regolatore.
dPo Primo sbrinamento dopo l'accensione: (y = immediato; n= dopo il tempo IdF).
dAF Ritardo sbrinamento dopo il congelamento: (0÷23h 50min) intervallo di tempo tra
la fine del congelamento e il successivo sbrinamento ad esso collegato.
VENTILATORI
FnC Funzionamento ventilatori: C-n = in parallelo al compressore; spente in sbrin.
o-n = in continuo, spente in sbrinamento;
C-Y = in parallelo al compressore; accese in sbr;
o-Y = in continuo, accese durante lo sbrinamento;
Fnd Ritardo accensione ventilatori dopo lo sbrinamento: (0÷255min) tempo tra il
termine dello sbrinamento e la ripresa del funzionamento dei ventilatori.
Fct Differenziale temperatura anti ventole intermittenti (0÷59°C; Fct=0 funzione
disabilitata). Se la differenza di temperatura tra sonda evaporatore e sonda cella è
superiore al valore impostato in Fct, le ventole sono sempre azionate.
FSt Temperatura blocco ventilatori (-50÷50°C) se la temperatura rilevata dalla sonda di
evaporatore è maggiore a "FSt" le ventole vengono fermate.
Fon Tempo ventole accese con compressore spento (0÷15min) A compressore
spento, se ci sono le condizioni di temperatura, le ventole vengono accese
ciclicamente secondo i tempi impostati in Fon e FoF. Con Fon =0 e FoF ≠ 0 le
ventole restano sempre spente, con Fon=0 e FoF =0 le ventole restano sempre
spente.
FoF Tempo ventole spente con compressore spento (0÷15min) A compressore
spento, se ci sono le condizioni di temperatura, le ventole vengono accese
ciclicamente secondo i tempi impostati in Fon e FoF. Con FoF =0 e Fon ≠ 0 le
ventole restano sempre accese, con Fon=0 e FoF =0 le ventole restano sempre
spente.
FAP Selezione sonda ventilatori: nP = no sonda; P1 = sonda termostato; P2 = sonda
evaporatore; P3 = sonda configurabile; P4 = = non selezionare.
CONFIGURAZIONE RELE' AUSILIARIO (mors. 3-5) – oA3 = AUS
ACH Tipo di regolazione relè ausiliario: Ht = caldo; CL=freddo
SAA Set Point di regolazione relè ausiliario: (-50,0÷110,0°C; -58÷230°F) Determina la
temperatura di regolazione per il relè ausiliario.
SHy Differenziale per relè ausiliario: (0,1÷25,5°C / 1÷255°F) Differenziale di intervento
per relè ausiliario.
Con ACH = cL il relè è attivato a SAA + SHy; disattivato a SAA
Con ACH = Ht il relè è attivato a SAA - SHy; . disattivato a SAA
ArP Sonda per la regolazione relè ausiliario: nP = no sonda, attivazione solo da
ingresso digitale ; P1= sonda1; P2= sonda 2; P3 = sonda 3; P4 =
Sdd Relè ausiliario spento durante lo sbrinamento:
n = il relè 3-5 regola anche durante lo sbrinamento.
y = il relè 3-5 viene spento durante lo sbrinamento.
ALLARMI TEMPERATURA
1591027550 XW60LR - XW60LRH RTC IT r2.0 14.02.2014.doc
SET, dtr): seleziona la sonda da
= non selezionare
XW60LR – XW60LRH
ALP Selezione sonda per allarme di temperatura: P1= sonda1; P2= sonda 2; P3 =
sonda 3; P4 = = non selezionare
ALC Configurazione allarmi di temperatura: Ab = temperature assolute: gli allarmi di
temperatura sono fissati dai parametri ALL e ALU;
rE = relativi a SET: gli allarmi di temperatura sono attivati quando la temperatura
supera i valori "SET+ALU" o "SET-ALL".
ALU Allarme alta temperatura: (ALL÷110°C) al raggiungimento di tale temperatura viene
segnalato l'allarme, (eventualmente dopo il ritardo ALd).
ALL Allarme bassa temperatura: (-50.0 °C÷ALU) al raggiungimento di tale temperatura
viene segnalato l'allarme, (eventualmente dopo il ritardo ALd).
AFH Isteresi Allarme temperatura / ventole: (0,1÷25,5°C; 1÷45°F) Differenziale di
intervento del set point degli allarmi di temperatura e dell'attivazione delle ventole.
ALd Ritardo allarme temperatura: (0÷255 min) intervallo di tempo tra la rilevazione di un
allarme temperatura e la sua segnalazione.
dAO Esclusione allarme temperatura all'accensione: (da 0min a 23.5h, risoluzione
10min) all'accensione l'allarme di temperatura viene escluso per il tempo impostato in
questo parametro.
ALLARMI TEMPERATURA CONDENSATORE
AP2 Selezione sonda per allarme condensatore: nP = no sonda; P1 = sonda
termostato; P2 = sonda fine sbrinamento; P3 = sonda configurabile; P4 = = non
selezionare.
AL2 Allarme bassa temperatura condensatore: (-55÷150°C) al raggiungimento di tale
temperatura viene segnalato l'allarme, (eventualmente dopo il ritardo Ad2).
Au2 Allarme alta temperatura condensatore: (-55÷150°C) al raggiungimento di tale
temperatura viene segnalato l'allarme, (eventualmente dopo il ritardo Ad2).
AH2 Differenziale per rientro allarme temperatura condensatore: (0,1÷25,5°C;
1÷45°F) Differenziale per rientro dell'allarme di temperatura di condensatore.
Ad2 Ritardo allarme temperatura condensatore: (0÷255 min) intervallo di tempo tra la
rilevazione di un allarme temperatura condensatore e la sua segnalazione.
dA2 Esclusione allarme temperatura all'accensione condensatore: (da 0min a 23.5h,
risoluzione 10min) all'accensione l'allarme di temperatura condensatore viene escluso
per il tempo impostato in questo parametro.
bLL Blocco compressore per allarme bassa temperatura condensatore: n = no,
compressore continua a termostatare; Y = si: il compressore viene bloccato, finché
l'allarme è attivo.
AC2 Blocco compressore per allarme di alta temperatura condensatore: n = no,
compressore continua a termostatare; Y = si: il compressore viene bloccato, finché
l'allarme è attivo.
RELÈ AUSILIARI
tbA Disattivazione manuale relè allarme (con oA3 =ALr)
n = il relè di allarme rimane attivo per tutta la durata dell'allarme
y = il relè di allarme viene disattivato premendo un tasto ad allarme in corso.
oA3 Configurazione quarto relè (3-5): dEF, FAn: non selezionare; ALr: allarme; Lig =
luce; AUS: ausiliario; onF: sempre acceso a strumento acceso; db = zona neutra;
cP2 = secondo compressore; dF2 = non selezionare; HES: tende notte.
AoP Polarità relè allarme: seleziona se il relè allarme è aperto o chiuso durante un
allarme. CL= morsetti 1-4 chiusi durante un allarme; oP = morsetti 1-4 aperti durante
un allarme.
INGRESSI DIGITALI
i1P Polarità ingresso digitale 1 (13-14): oP= l'ingresso digitale è attivato all'apertura del
contatto. CL= l'ingresso digitale è attivato alla chiusura del contatto.
i1F Configurazione ingresso digitale 1 (13-14):
EAL = allarme esterno: messaggio "EA" a display; bAL = allarme grave; PAL =
allarme pressostato; dor = microporta; dEF = attivazione sbrinamento; AUS = relè
ausiliario per oA3 o oA4 = AUS; Htr: inversione azione (caldo - freddo);; FAn = NON
SELEZIONARE; ES = energy saving HdF = sbrinamento festivo (abilitatati solo se
presente l'RTC), onF = per accendere/spegnere il controllore
did (0255 min)
Con i1F=EAL o bAL Ritardo segnalazione allarme da ingresso digitale: ritardo
tra la rilevazione di condizione di allarme esterno e la sua segnalazione.
Con i1F=PAL tempo per funzione pressostato: se si raggiungono nPS attivazioni
nel tempo did la ripartenza è solo manuale attraverso lo spegnimento e la successiva
riaccensione della macchina.
con i1F =dor: ritardo segnalazione porta aperta allarme porta aperta
i2P Polarità ingresso digitale 2 (13-19): oP= l'ingresso digitale è attivato all'apertura del
contatto. CL= l'ingresso digitale è attivato alla chiusura del contatto.
i2F Configurazione ingresso digitale 2 (13-19):
EAL = allarme esterno: messaggio "EA" a display; bAL = allarme grave; PAL =
allarme pressostato; dor = microporta; dEF = attivazione sbrinamento; AUS = relè
ausiliario per oA3 o oA4 = AUS; Htr: inversione azione (caldo - freddo);; FAn = NON
SELEZIONARE; ES = energy saving HdF = sbrinamento festivo (abilitatati solo se
presente l'RTC), onF = per accendere/spegnere il controllore
d2d (0255 min)
Con i2F=EAL o bAL Ritardo segnalazione allarme da ingresso digitale: ritardo
tra la rilevazione di condizione di allarme esterno e la sua segnalazione.
Con i2F=PAL tempo per funzione pressostato: se si raggiungono nPS attivazioni
nel tempo did la ripartenza è solo manuale attraverso lo spegnimento e la successiva
riaccensione della macchina.
con i2F=dor: ritardo segnalazione porta aperta allarme porta aperta
nPS Numero attivazioni per la funzione pressostato: ad ogni attivazione dell'ingr. dig.
la regolazione viene bloccata, se si raggiungono nPS attivazioni nel tempo did la
ripartenza è solo manuale attraverso lo spegnimento e la successiva riaccensione
della macchina.
odc Controllo per porta aperta: Determina lo stato del compressore e delle ventole a
porta aperta: no = Ventole e compressore regolano normalmente; Fan = Ventole
OFF; CPr =Compressore OFF; F_C = Compressore e ventole OFF
rrd Ripartenza regolazione dopo allarme porta aperta: Y = la regolazione riparte alla
segnalazione di allarme porta aperta; n = le uscite continuano a rimanere secondo il
parametro odc.
HES Differenziale di temperatura da utilizzato durante l'energy saving: (-30,0°C ÷
30,0°C / -22÷86°F) Stabilisce di quanto aumenta o diminuisce il set point durante il
ciclo di Energy Saving. Il set utilizzato sarà SET+HES.
PROGRAMMAZIONE ORA E GIORNI FESTIVI (SOLO PER MODELLI CON RTC)
