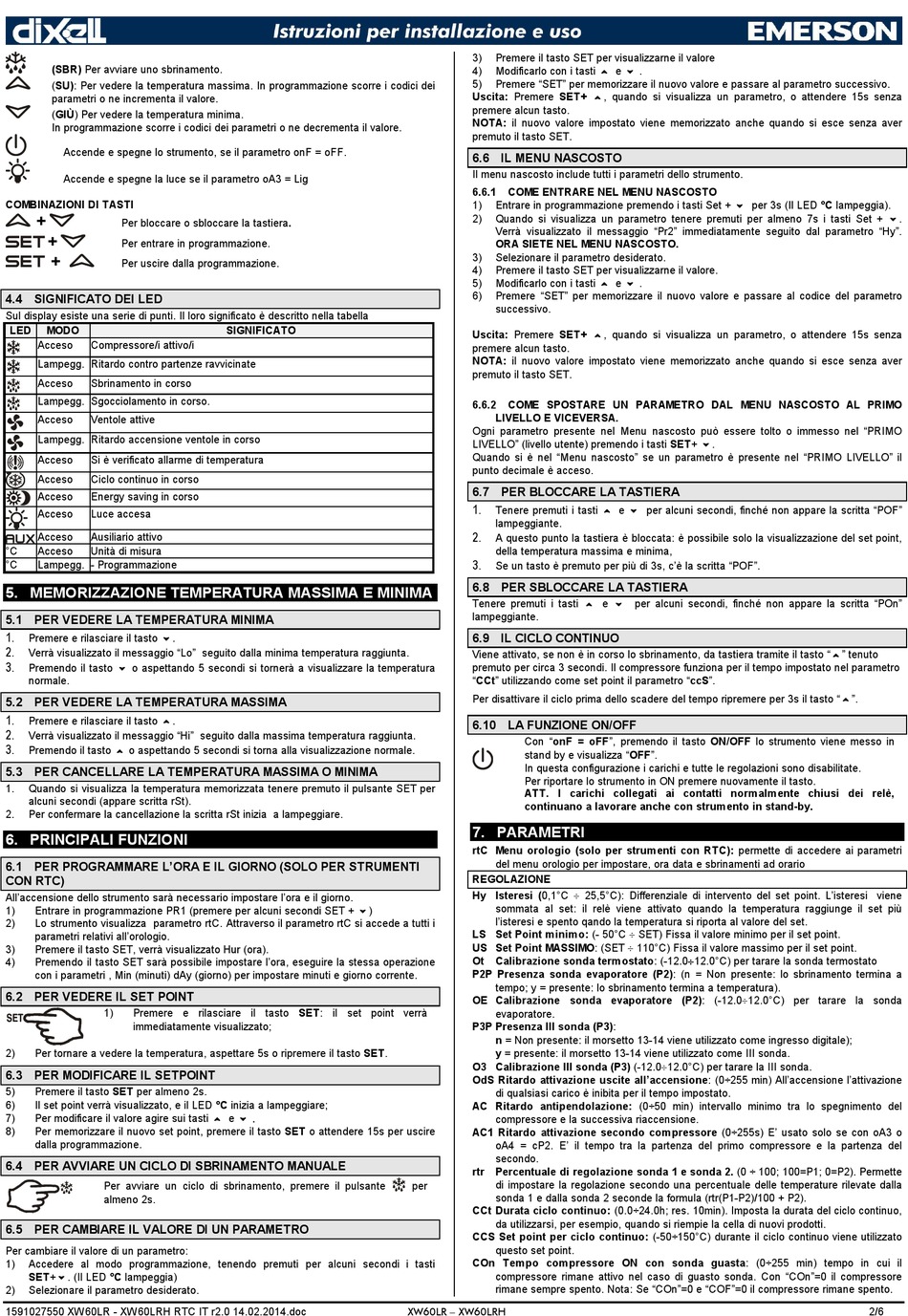

(SBR) Per avviare uno sbrinamento.
(SU): Per vedere la temperatura massima. In programmazione scorre i codici dei
parametri o ne incrementa il valore.
(GIÙ) Per vedere la temperatura minima.
In programmazione scorre i codici dei parametri o ne decrementa il valore.
Accende e spegne lo strumento, se il parametro onF = oFF.
Accende e spegne la luce se il parametro oA3 = Lig
COMBINAZIONI DI TASTI
+
Per bloccare o sbloccare la tastiera.

+
Per entrare in programmazione.
+
Per uscire dalla programmazione.
4.4 SIGNIFICATO DEI LED
Sul display esiste una serie di punti. Il loro significato è descritto nella tabella
LED MODO
Acceso Compressore/i attivo/i
Lampegg. Ritardo contro partenze ravvicinate
Acceso Sbrinamento in corso
Lampegg. Sgocciolamento in corso.
Acceso Ventole attive
Lampegg. Ritardo accensione ventole in corso
Acceso Si è verificato allarme di temperatura
Acceso Ciclo continuo in corso
Acceso Energy saving in corso
Acceso Luce accesa
Acceso Ausiliario attivo
°C Acceso Unità di misura
°C Lampegg. - Programmazione
5. MEMORIZZAZIONE TEMPERATURA MASSIMA E MINIMA
5.1 PER VEDERE LA TEMPERATURA MINIMA
Premere e rilasciare il tasto n.
1.
2.
Verrà visualizzato il messaggio "Lo" seguito dalla minima temperatura raggiunta.
Premendo il tasto n o aspettando 5 secondi si tornerà a visualizzare la temperatura
3.
normale.
5.2 PER VEDERE LA TEMPERATURA MASSIMA
Premere e rilasciare il tasto o.
1.
2.
Verrà visualizzato il messaggio "Hi" seguito dalla massima temperatura raggiunta.
Premendo il tasto o o aspettando 5 secondi si torna alla visualizzazione normale.
3.
5.3 PER CANCELLARE LA TEMPERATURA MASSIMA O MINIMA
1. Quando si visualizza la temperatura memorizzata tenere premuto il pulsante SET per
alcuni secondi (appare scritta rSt).
2. Per confermare la cancellazione la scritta rSt inizia a lampeggiare.

6. PRINCIPALI FUNZIONI

6.1 PER PROGRAMMARE L'ORA E IL GIORNO (SOLO PER STRUMENTI
CON RTC)
All'accensione dello strumento sarà necessario impostare l'ora e il giorno.
Entrare in programmazione PR1 (premere per alcuni secondi SET + n)
1)
2) Lo strumento visualizza parametro rtC. Attraverso il parametro rtC si accede a tutti i
parametri relativi all'orologio.
3) Premere il tasto SET, verrà visualizzato Hur (ora).
4) Premendo il tasto SET sarà possibile impostare l'ora, eseguire la stessa operazione
con i parametri , Min (minuti) dAy (giorno) per impostare minuti e giorno corrente.
6.2 PER VEDERE IL SET POINT
1) Premere e rilasciare il tasto SET: il set point verrà
immediatamente visualizzato;
2) Per tornare a vedere la temperatura, aspettare 5s o ripremere il tasto SET.
6.3 PER MODIFICARE IL SETPOINT
5) Premere il tasto SET per almeno 2s.
6) Il set point verrà visualizzato, e il LED °C inizia a lampeggiare;
Per modificare il valore agire sui tasti o e n.
7)
8) Per memorizzare il nuovo set point, premere il tasto SET o attendere 15s per uscire
dalla programmazione.
6.4 PER AVVIARE UN CICLO DI SBRINAMENTO MANUALE
Per avviare un ciclo di sbrinamento, premere il pulsante
almeno 2s.
6.5 PER CAMBIARE IL VALORE DI UN PARAMETRO
Per cambiare il valore di un parametro:
1) Accedere al modo programmazione, tenendo premuti per alcuni secondi i tasti
SET+n. (Il LED °C lampeggia)
2) Selezionare il parametro desiderato.
1591027550 XW60LR - XW60LRH RTC IT r2.0 14.02.2014.doc
SIGNIFICATO
3) Premere il tasto SET per visualizzarne il valore
Modificarlo con i tasti o e n .
4)
5) Premere "SET" per memorizzare il nuovo valore e passare al parametro successivo.
Uscita: Premere SET+ o, quando si visualizza un parametro, o attendere 15s senza
premere alcun tasto.
NOTA: il nuovo valore impostato viene memorizzato anche quando si esce senza aver
premuto il tasto SET.
6.6 IL MENU NASCOSTO
Il menu nascosto include tutti i parametri dello strumento.
6.6.1 COME ENTRARE NEL MENU NASCOSTO
Entrare in programmazione premendo i tasti Set + n per 3s (Il LED °C lampeggia).
1)
Quando si visualizza un parametro tenere premuti per almeno 7s i tasti Set + n.
2)
Verrà visualizzato il messaggio "Pr2" immediatamente seguito dal parametro "Hy".
ORA SIETE NEL MENU NASCOSTO.
3) Selezionare il parametro desiderato.
4) Premere il tasto SET per visualizzarne il valore.
Modificarlo con i tasti o e n .
5)
6) Premere "SET" per memorizzare il nuovo valore e passare al codice del parametro
successivo.
Uscita: Premere SET+ o, quando si visualizza un parametro, o attendere 15s senza
premere alcun tasto.
NOTA: il nuovo valore impostato viene memorizzato anche quando si esce senza aver
premuto il tasto SET.
6.6.2 COME SPOSTARE UN PARAMETRO DAL MENU NASCOSTO AL PRIMO
LIVELLO E VICEVERSA.
Ogni parametro presente nel Menu nascosto può essere tolto o immesso nel "PRIMO
LIVELLO" (livello utente) premendo i tasti SET+ n.
Quando si è nel "Menu nascosto" se un parametro è presente nel "PRIMO LIVELLO" il
punto decimale è acceso.
6.7 PER BLOCCARE LA TASTIERA
Tenere premuti i tasti o e n per alcuni secondi, finché non appare la scritta "POF"
1.
lampeggiante.
2.
A questo punto la tastiera è bloccata: è possibile solo la visualizzazione del set point,
della temperatura massima e minima,
3.
Se un tasto è premuto per più di 3s, c'è la scritta "POF".
6.8 PER SBLOCCARE LA TASTIERA
Tenere premuti i tasti o e n per alcuni secondi, finché non appare la scritta "POn"
lampeggiante.
6.9 IL CICLO CONTINUO
Viene attivato, se non è in corso lo sbrinamento, da tastiera tramite il tasto "o" tenuto
premuto per circa 3 secondi. Il compressore funziona per il tempo impostato nel parametro
"CCt" utilizzando come set point il parametro "ccS".
Per disattivare il ciclo prima dello scadere del tempo ripremere per 3s il tasto "o".
6.10 LA FUNZIONE ON/OFF
Con "onF = oFF", premendo il tasto ON/OFF lo strumento viene messo in
stand by e visualizza "OFF".
In questa configurazione i carichi e tutte le regolazioni sono disabilitate.
Per riportare lo strumento in ON premere nuovamente il tasto.
ATT. I carichi collegati ai contatti normalmente chiusi dei relè,
continuano a lavorare anche con strumento in stand-by.
7. PARAMETRI
rtC Menu orologio (solo per strumenti con RTC): permette di accedere ai parametri
del menu orologio per impostare, ora data e sbrinamenti ad orario
REGOLAZIONE
Hy Isteresi (0,1°C  25,5°C): Differenziale di intervento del set point. L'isteresi viene
sommata al set: il relè viene attivato quando la temperatura raggiunge il set più
l'isteresi e spento qando la temperatura si riporta al valore del set.
LS Set Point minimo: (- 50°C  SET) Fissa il valore minimo per il set point.
US Set Point MASSIMO: (SET  110°C) Fissa il valore massimo per il set point.
Ot Calibrazione sonda termostato: (-12.012.0°C) per tarare la sonda termostato
P2P Presenza sonda evaporatore (P2): (n = Non presente: lo sbrinamento termina a
tempo; y = presente: lo sbrinamento termina a temperatura).
OE Calibrazione sonda evaporatore (P2): (-12.012.0°C) per tarare la sonda
evaporatore.
P3P Presenza III sonda (P3):
n = Non presente: il morsetto 13-14 viene utilizzato come ingresso digitale);
y = presente: il morsetto 13-14 viene utilizzato come III sonda.
O3 Calibrazione III sonda (P3) (-12.012.0°C) per tarare la III sonda.
OdS Ritardo attivazione uscite all'accensione: (0÷255 min) All'accensione l'attivazione
di qualsiasi carico è inibita per il tempo impostato.
AC Ritardo antipendolazione: (0÷50 min) intervallo minimo tra lo spegnimento del
compressore e la successiva riaccensione.
AC1 Ritardo attivazione secondo compressore (0÷255s) E' usato solo se con oA3 o
oA4 = cP2. E' il tempo tra la partenza del primo compressore e la partenza del
secondo.
rtr Percentuale di regolazione sonda 1 e sonda 2. (0 ÷ 100; 100=P1; 0=P2). Permette
per di impostare la regolazione secondo una percentuale delle temperature rilevate dalla
sonda 1 e dalla sonda 2 seconde la formula (rtr(P1-P2)/100 + P2).
CCt Durata ciclo continuo: (0.0÷24.0h; res. 10min). Imposta la durata del ciclo continuo,
da utilizzarsi, per esempio, quando si riempie la cella di nuovi prodotti.
CCS Set point per ciclo continuo: (-50÷150°C) durante il ciclo continuo viene utilizzato
questo set point.
COn Tempo compressore ON con sonda guasta: (0÷255 min) tempo in cui il
compressore rimane attivo nel caso di guasto sonda. Con "COn"=0 il compressore
rimane sempre spento. Nota: Se "COn"=0 e "COF"=0 il compressore rimane spento.
