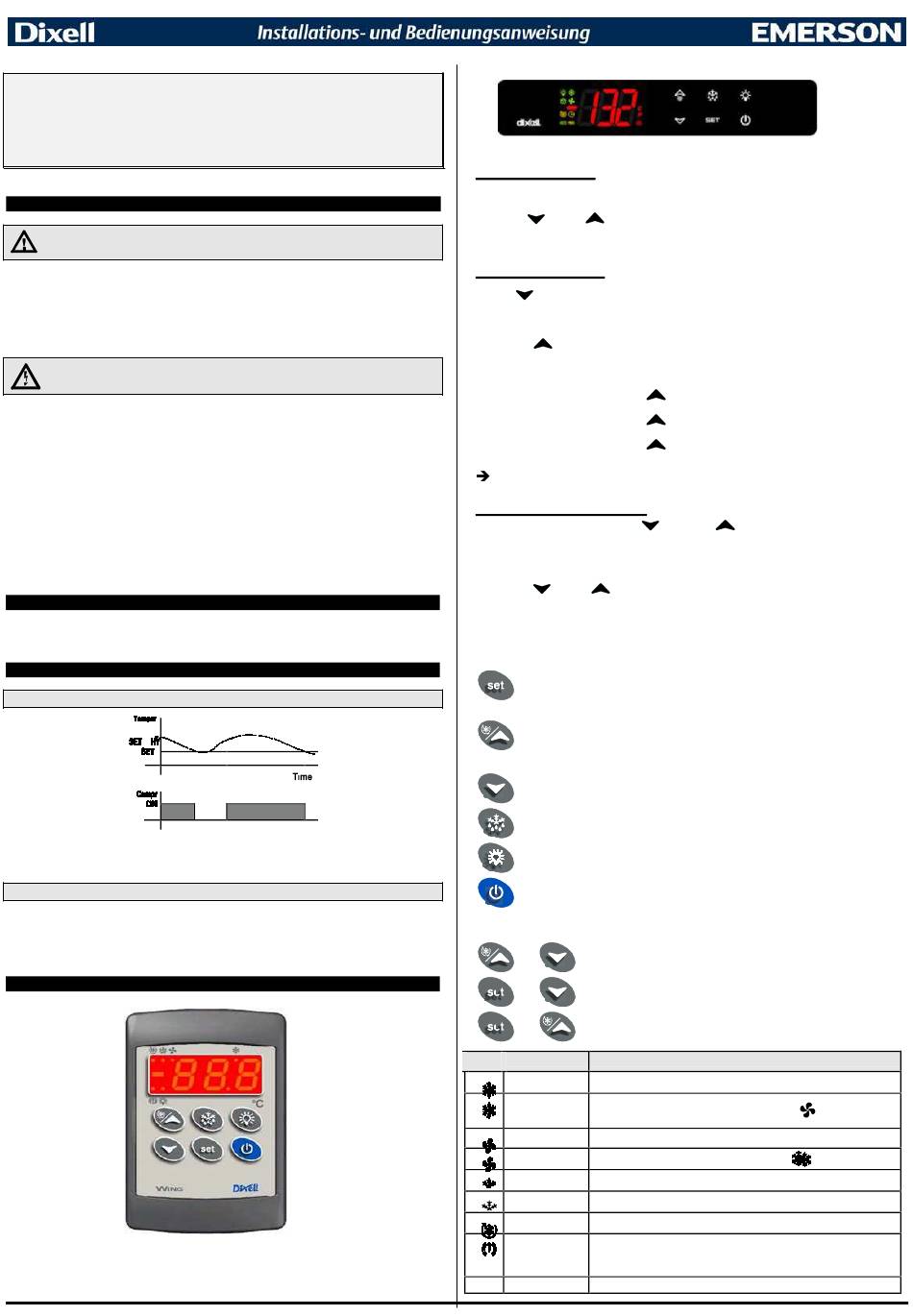

CookMax 90624036 Handbuch Seite 10

Elektronik
XW60LR-XW60LRH
ANSCHLUSS- UND SICHERHEITSHINWEISE
BITTE VOR DEM ANSCHLUSS LESEN
•
Das Handbuch wurde so gestaltet, daß eine einfache und schnelle Hilfe gewährleistet ist.
•
Die Geräte dürfen aus Sicherheitsgründen nicht für vom Handbuch abweichende Applikationen
eingesetzt werden.
•
Bitte prüfen sie vor dem Einsatz des Reglers dessen Grenzen und dessen Anwendung.
•
Dixell Srl behält sich das Recht vor, die Zusammensetzung der eigenen Produkte ohne Benachrichtigung
des Kunden zu ändern, wobei in jeden Fall die identische und unveränderte Zweckmäßigkeit dieser
hantiert wird.
SICHERHEITSHINWEISE
•
Vor dem Anschluß des Gerätes prüfen Sie bitte ob die Spannungsversorgung dem auf dem Gerät
aufgedruckten Zahlenwert entspricht.
•
Bitte beachten Sie die vorgeschriebenen Umgebungsbedingungen bzgl. deren Feuchte- und
Temperatur-Grenzen. Werden diese Bedingungen nicht eingehalten sind Fehl-Funktionen nicht
auszuschliessen.
•
Achtung: Vor dem Einschalten des Gerätes bitte nochmals den korekten Anschluß überprüfen.
•
Nie das Gerät ohne Gehäuse betreiben.
•
Den Fühler an einer Stelle montieren, welche der Endkunde nicht erreichen kann.
•
Im Falle einer Fehl-Funktion oder Zweifel wenden Sie sich bitte an den zuständigen Lieferanten.
•
Beachten Sie die maximale Belastung der Relais-Kontakte (siehe technische Daten).
•
Bitte beachten Sie, daß alle Fühler mit genügend großem Abstand zu spannungsführenden
Leitungen installiert werden. Damit werden verfälschte Temperatur-Messungen vermieden und das
Gerät vor Spannungseinstreuungen über die Fühler-Eingänge geschützt.
•
Bei Anwendungen im industriellen Bereich mit kritischer Umgebung empfiehlt sich die Parallel-
Schaltung von RC-Gliedern (FT1).
ALLGEMEINE BESCHREIBUNG
Die XW60 sind Frontafeleinbaugeräte. Die Modelle sind mit vier Relais versehen: Verdichter-Regelung,
Abtauung (Heißgas oder Heizdraht), Verdampfergebläse, Licht. Zwei NTC/PTC-Eingänge für
Raumtemperatur, Abtauung. Ein digitaler konfigurierbarer Eingang
REGELUNG
VERDICHTER
Bei Fühlerfehler wird automatisch ein Verdichter-Zyklierbetrieb gestartet. Parameter "COn"
(Einschaltdauer) und "COF"(Ausschaltdauer).
ABTAUUNG
Die Abtauart mittels Parameter "tdF" und "EdF" vorgeben (elektrisch, Heißgas oder thermostatisch). Die
Abtauart SMARTFROST: Die Abtauung beginnt erst, wenn der Verichter eine vorzugebende Zeitdauer in
Betrieb war. Weitere Parameter für Abtauintervalle, max. Abtaudauer usw. Das Abtauende wird durch
den Verdampferfühler und Vorgabe einer Abtauende-Temperatur vorgegeben. Danach startet die
Abtropfzeit (Parameter "Fdt").
FRONTBEDIENUNG
1595009261 XW60L-V TD r1.0 23.03.2015
XW60V
XW60L-V
Sollwert ändern
für 5 sec. gedrückt halten
(a) SET
(b) mit
oder
(c) Bestätigung des neuen Sollwerts
SET
Programmierung
(a) SET Tasten für 3s gemeinsam gedrückt halten (solange bis
„Pr1" in Anzeige)
Mit
(b) Pr2 anwählen, danach SET-Taste
(c) Paßwort 321 vorgeben Jede Ziffer, danach SET
Sie befinden sich in der Parameterliste („HY"=1. Param. in der Anzeige)
Vorgabe-Werte ändern
(a) 1x SET-Taste und mit
nochmals SET,
es wird automatisch die nächste Parameter-Kurzbezeichnung angezeigt.
(b) Mit oder gewünschten
anwählen.
Mit a) fortfahren usw.
TASTEN
Anzeige des Sollwerts: 1x SET-Taste: Sollwertanzeige für 5s .
Verändern des Sollwerts: siehe oben
Während der Programmierung Werte erhöhen.
Schnellgefrierung (Par. CCt)mind. 3 sec. gedrückt halten.
Während der Programmierung Werte verringern.
Handabtauung: Gedrückhalten für mind. 3 sec.
Licht: Ein- und Ausschalten von Licht
EIN / AUS: Gerät ein- und ausschalten (5s gedrückt halten).
TASTENKOMBINATIONEN
+
Tastatur verriegeln / entriegeln: 3 sec. gemeinsam
+
Programmierebene betreten
+
Programmierebene verlassen
LED MODALITÄT
LEUCHTET Verdichter aktiv
BLINKT
Programmierphase (gemeinsam mit LED
- Mindestausschaltdauer Verdichter aktiv (Pendelschutz)
LEUCHTET Gebläse aktiv
BLINKT
Programmierphase (gemeinsam mit LED
LEUCHTET Abtauung aktiv
BLINKT Abtropfzeit
LEUCHTET Schnellgefrierung aktiv
LEUCHTET ALARM-Zustand
- Während Programmierung: Man befindet sich in der Programierebene
Pr2: Anzeige, daß dieser Parameter auch ohne Paßwort erreichbar ist. "
Licht LEUCHET Licht ist eingeschalten
gewünschten Wert vorgeben
die „3" vorgeben, danach 1x SET- Taste
die „2" vorgeben, danach 1x SET-Taste
die „1" vorgeben, danach 1x SET-Taste
oder gewünschten Wert vorgeben,
Parameter-Kurzbezeichnung
BEDEUTUNG
)
)
XW60
1/4
