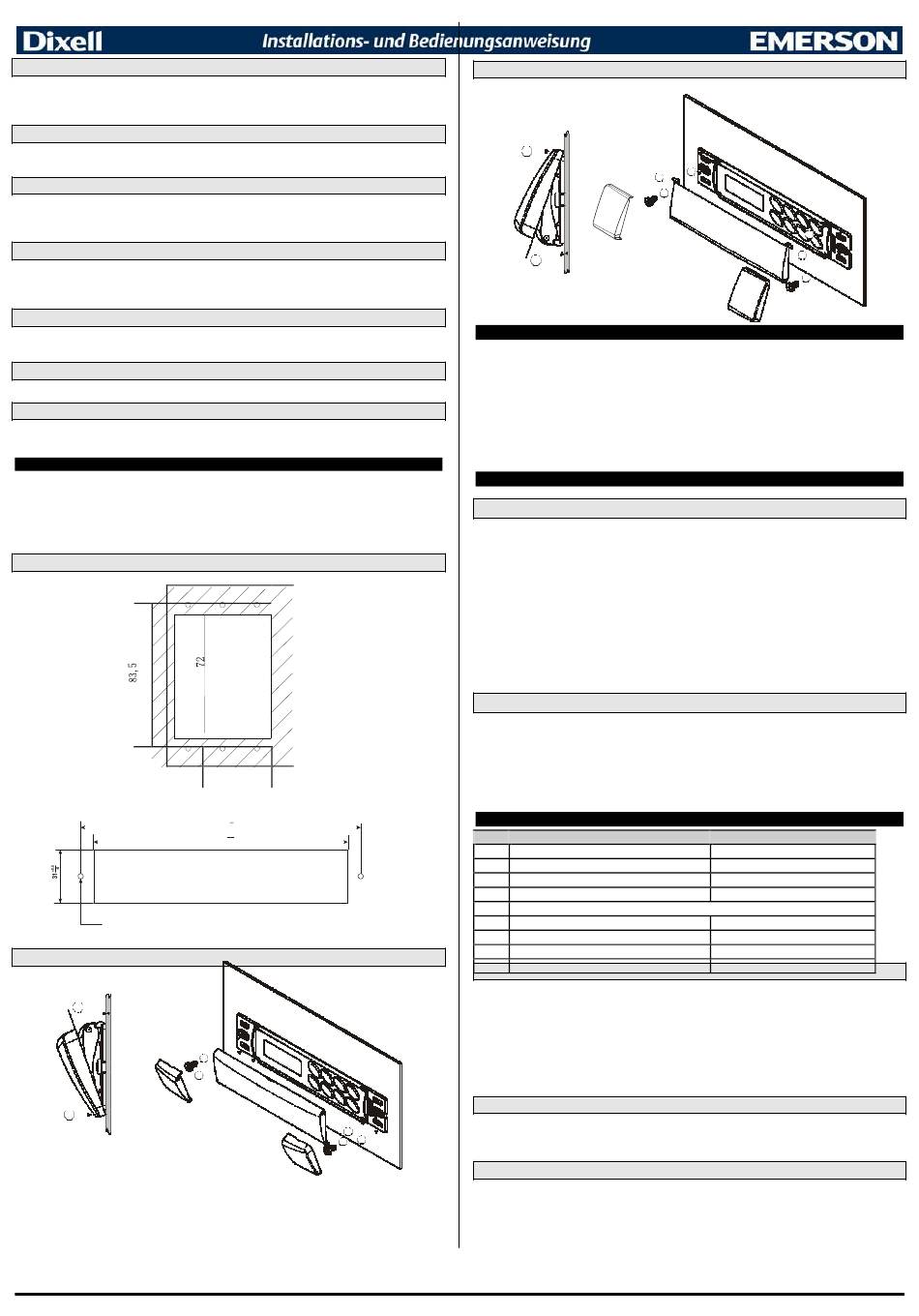

1.2 PARAMETER I2F = EAL
Nach Aktivierung des digitalen Eingangs und der Verzögerungszeit "did" erscheint die Meldung "EAL" in
der Anzeige. Die Ausgänge bleiben unberührt. Der Alarm erlöscht nach Deaktivierung des digitalen
Eingangs.
1.3 PARAMETER I2F = BAL
Vorgesehen für einen ernsthaften Alarm. Bei Aktivierung des digitalen Eingangs und der Tolerierungszeit
von "did" werde alle Relais deaktiviert. Der Alarm erlöscht nach Deaktivierung des digitalen Eingangs.
1.4 PARAMETER I2F = PAL
Wird während der Zeit "did" die Anzahl Pressostatschaltungen "nPS" erreicht, "dAL" in der Anzeige. Der
Verdichter wird ausgeschalten und die Regelung unterbrochen. Alarmquittierung durch Gerät aus- und
einschalten oder Stand-By ein- und wieder ausschalten.
1.5 PARAMETER I2F = DFR
Über dem digitalen Eingang kann von extern eine Abtauung gestartet werden, wenn die Bedingungen
gegeben sind. Nach der Abtauung startet der Normalbetrieb nur dann, wenn der digitale Eingang wieder
deaktviert wird. Ansonsten wird noch die Zeit "MdF" abgewartet.
1.6 PARAMETER I2F = ES
Über dem digitalen Eingang kann von extern der Energiesparmodus gestartet werden. D.h. der Sollwert
wird um "HES" erhöht. Sobald der dig. Kontakt wieder deaktiviert wird, wieder normaler Sollwert.
1.7 PARAMETER I2F = ONF
Von extern das Gerät ein- und ausschalten.
1.8 PARAMETER I1P PARAMETER I2P
CL = Digitaler Eingang aktiv bei geschlossenen Kontakt
OP = Digitaler Eingang aktiv bei geöffneten Kontakt
INSTALLATION UND MONTAGE
XW60L für einen Tafelausschnitt 150x31mm. Fixierung mittels zweier Schrauben ∅ 3 x 2mm mit
Abstand 165mm. Um die Frontschutzart von IP65 zu gewährleisten eine Gummidichtung (Code: RG-L)
einsetzten (optional). Die Umgebungstemperatur für einen einwandfreien Betrieb sollte zwischen 0 und
60 °C liegen. Vermeiden Sie starke Vibrationen, agressive Gase, hohe Verschmutzung oder Feuchte.
Für ausreichende Belüftung der Kühlschlitze muß gesorgt werden.
AUSSCHNITT
Ø3 x2
MONTAGE DER FRONTELEMENTE BEI PLIXIGLASFRONT ZUM HOCHKLAPPEN
2
CLICK!
1
1595009261 XW60L-V TD r1.0 23.03.2015
ALARM
ERNSTHAFTER ALARM
PRESSOSTAT
EXTERN ABTAUUNG STARTEN
EXTERN SOLLWERTERHÖHUNG
EXTERN EIN / AUS
POLARITÄT
56
40
XW60V
+1
165
-1
+0.5
150
-0
1
3
2
3
1
MONTAGE DER FRONTELEMENTE BEI PLIXIGLASFRONT ZUM RUNTERKLAPPEN
1
2 CLICK!
ELEKTRISCHE ANSCHLÜSSE
Die Geräte sind mit Schraubklemmen versehen für Draht-Durchmesser von maximal 2,5 mm
die Spannungsversorgung mit 6,3 mm FASTON-Anschlüsse versehen sind. Bitte vor der
Inbetriebnahmeüberprüfen, ob die Hilfsenergie der für das Gerät vorgesehenen entspricht. Die Kabel von
Eingängen müssen getrennt von spannungsführenden Leitungen verlegt werden. Bitte belasten Sie die
Relais nicht mit höherer Leistungen als vorgegeben. Ansonsten schalten Sie bitte Schütze nach.
Fühler-Anschlüsse
Die Fühler-Spitze sollte bei Montage jeweils nach oben zeigen, um das Ansammeln von Flüssigkeiten
oder Kondenswasser zu verhindern. Es wird empfohlen die Fühler nicht in Luftströmungen zu plazieren,
um die korrekte mittlere Temperatur zu erfassen.
SPEICHERMODUL "HOT KEY"
DATEN VOM HOT-KEY AUF DAS REGELGERÄT ÜBERTRAGEN
Beim Einschalten des HOT-KEY werden automatisch alle Parameter in das
angeschlossene Regelgerät übertragen (DOWNLOAD).
Während dieser Zeit ist die Regelfunktion des Regelgeräts unterbrochen. In der Anzeige
ist die Meldung "doL" zu lesen.
Nach Beendigung dieser Phase erscheint folgend Meldung:
"end " Programmierung erfolgreich. Der Normalbetrieb wird wieder gestartet.
"err" Fehler. Gerät aus- und einschalten um den Vorgang nochmals zu wiederholen oder
um den Normalbetrieb wieder aufzunehmen (in diesem Fall muß der HOT-KEY wiede
entfernt
PARAMETER AUSLESEN
Modus E2 des HOT-KEY. Auslesen der Daten (UPLOAD).
Wird das Gerät eingeschalten ist in der Anzeige "uPL". Bei gedrückter Taste "SET" wird
das Auslesen gestartet. Während dieser Phase "uPL" in der Anzeige.
Nach Beendigung dieser Phase erscheint folgende Meldung:
"end " Auslesen erfolgreich. Der Normalbetrieb wird wieder gestartet.
"err" Fehler. Zum Wiederholen nochmals SET-Taste gedrückt halten.
FEHLERANZEIGEN UND MELDUNGEN
Meld. Ursache
"P1" Raumfühler defekt
"P2" Verdampferfühler defekt
"HA" Hochttemperatur-Alarm
"LA" Tieftemperatur-Alarm
"EE" Speicherfehler
XW60L
"dA" Türalarm
"EAL" Alarm digitaler Eingang
"BAL" Verdichter-Alarm am digit. Eingang
"PAL" Pressostat-Alarm am digit. Eingang
MIKROPROZESSOR-FEHLER "EE"
Die Geräte der Dixell-Serie sind mit einem automatischen Selbstkontroll-System versehen. Falls diese einen
internen Daten- oder Speicher-Fehler festgestellt haben wird dies mit der Anzeige „EE" signalisiert. In diesem
Fall werden
Beliebige Taste betätigen, Alarm-Quittierung. "RES" in der Anzeige - Die Regel-Ausgänge übernehmen wieder
ihre Funktionen. (2) Bitte überprüfen Sie alle vorgegebenen Parameter und speichern Sie die korrekten Werte.
(3) Überprüfen Sie alle Funktionen des Gerätes - falls Sie Fehlfunktionen feststellen, bitte das Gerät
austauschen. (4) Funktionen des Geräts prüfen. Falls dieses nicht korrekt arbeitet, bitte das Gerät
austauschen.
FÜHLER-FEHLER P1 UND P2
Der Fühler-Alarm "P1" und "P2" werden 30s nach Feststellung des Fehlers angezeigt; nach ca. 30 s
nachdem die Fehler-Bedingungen nicht mehr bestehen, wir die Normal-Funktion wieder gestartet. Bevor
ein Fühler ausgetauscht wird,überprüfen Sie bitte nochmals die Anschüsse.
TEMPERATUR-ALARME HA UND LA
Die Temperatur-Alarme "HA" und "LA" erlöschen in der Anzeige, wenn die Raum-Temperatur den
Normal-Bereich (zwischen LA und HA) erreicht hat.
Der Summer und der Alarm-Ausgang können durch Betätigen einer beliebigen Taste deaktiviert, gemäß
der Vorgabe in Parameter ALC. Bestehen weiterhin die Bedingung die einen Alarm verursachen bleibt
der Fehler-Code in der Anzeige und erlischt sobald die Alarm-Situation nicht mehr besteht.
XW60L-V
2
3
1
werden, bei
Ausgang
Ausgang gemäß Par. "Con" + "COF"
Unverändert
Unverändert
Unverändert
Unverändert
Unverändert
Regelung deaktiviert
Regelung deaktiviert
die Regler-Ausgänge deaktiviert
2
3
1
2
, während
ausgeschalten Gerät).
und der Alarm-Ausgang aktiviert.
