Konsolen-Topographie

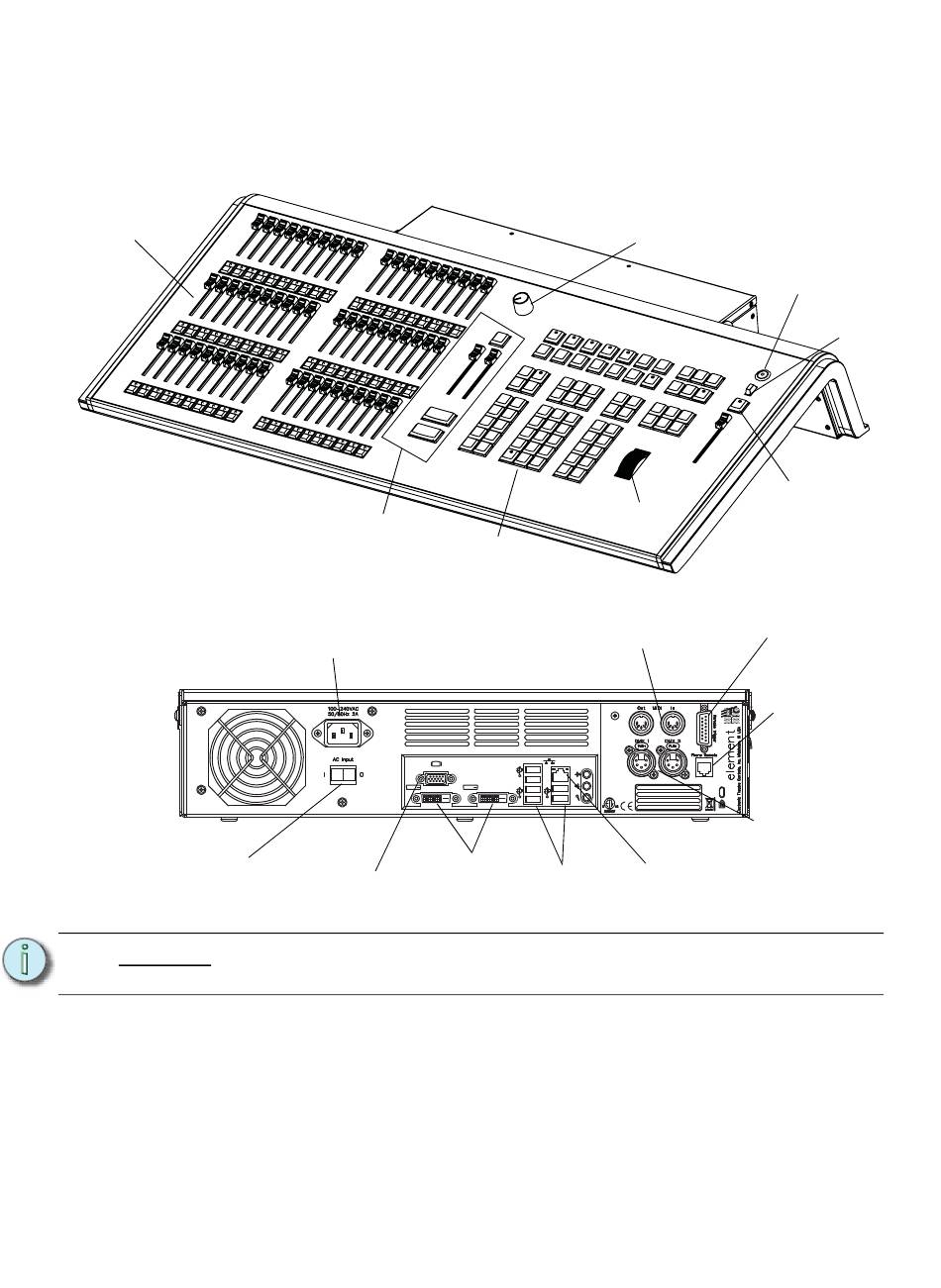

Die folgende Skizze der Element-Konsole erklärt einige Bereiche für spezielle Aufgaben. Die
Bezeichnungen und Namen der einzelnen Bereiche und Interfaces werden überall in diesem
Handbuch verwendet.
Fader und
Flash-Tasten
Netzschalter
H i n w e i s :
12
Playback-
Steuerung
Netzsteckerbuchse
VGA-Anschluss
Element unterstützt bis zu 2 Monitore: entweder 2 DVI-Monitore oder 1 VGA- und
1 DVI-Monitor.
Faderbank-
Wahlschalter
Digitalsteller
Bedien-
tastatur
MIDI Out und In
DVI-
USB-
Videoan-
Anschlüsse
schlüsse
Hauptschalter
USB-
Anschluss
Hauptsteller
mit Blackout-
Schalter
Analog/Digitalsignale
Eingang für
Telefonfern-
bedienung
DMX-
Anschlüsse
1 und 2
Ethernet-
Anschluss
Element-Benutzerhandbuch
