Anschluss - ABB AC500 Serie Installationsanleitung

10.4

Anschluss

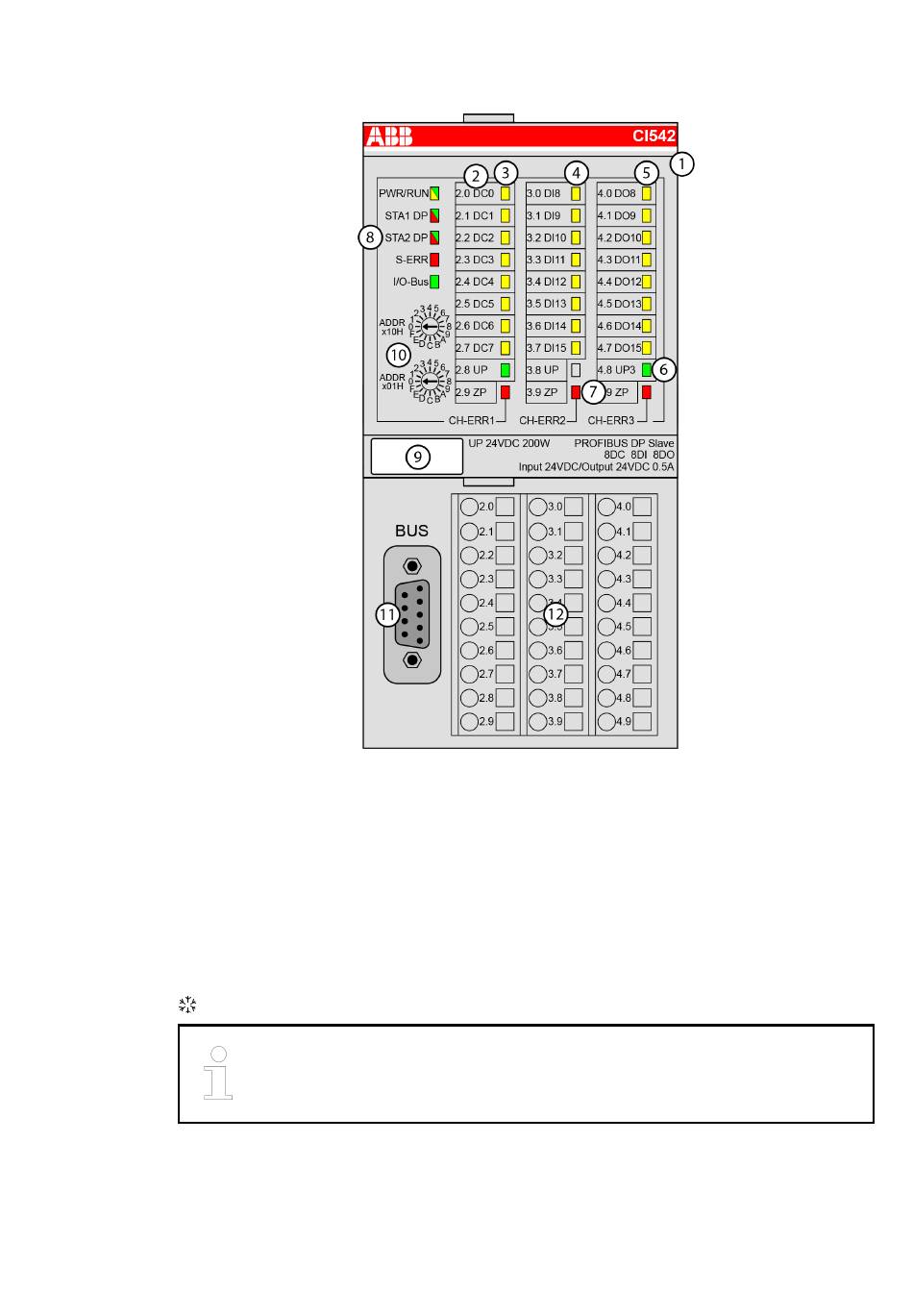

1 I/O-Bus
2 Zuordnung Klemmennummer und Signalname
3 8 gelbe LED zur Anzeige der Signalzustände an den konfigurierbaren digitalen Eingängen/
Ausgängen (DC0 - DC7)
4 8 gelbe LED zur Anzeige der Signalzustände an den digitalen Eingängen (DI8 - DI15)
5 8 gelbe LED zur Anzeige der Signalzustände an den digitalen Ausgängen (DO8 - DO15)
6 2 grüne LED zur Statusanzeige der Versorgungsspannung UP und UP3
7 3 rote LED zur Anzeige von Fehlern (CH-ERR1, CH-ERR2, CH-ERR3)
8 5 System-LED: PWR/RUN, STA1 DP, STA2 DP, S-ERR, E/A-Bus
9 Beschriftungsschild
10 2 Drehschalter zum Einstellen der PROFIBUS-ID
11 Schnittstelle für PROFIBUS
12 Klemmenblock
Zeichen für XC-Version
2020/10/07
Alle Eingangs- und Ausgangskanäle (digital und analog) sind geschützt gegen
Verpolung, Rückspeisung und permanente Überspannung bis 30 VDC.
3ADR024117M02xx, 14, de_DE
