AC522

Anschluss

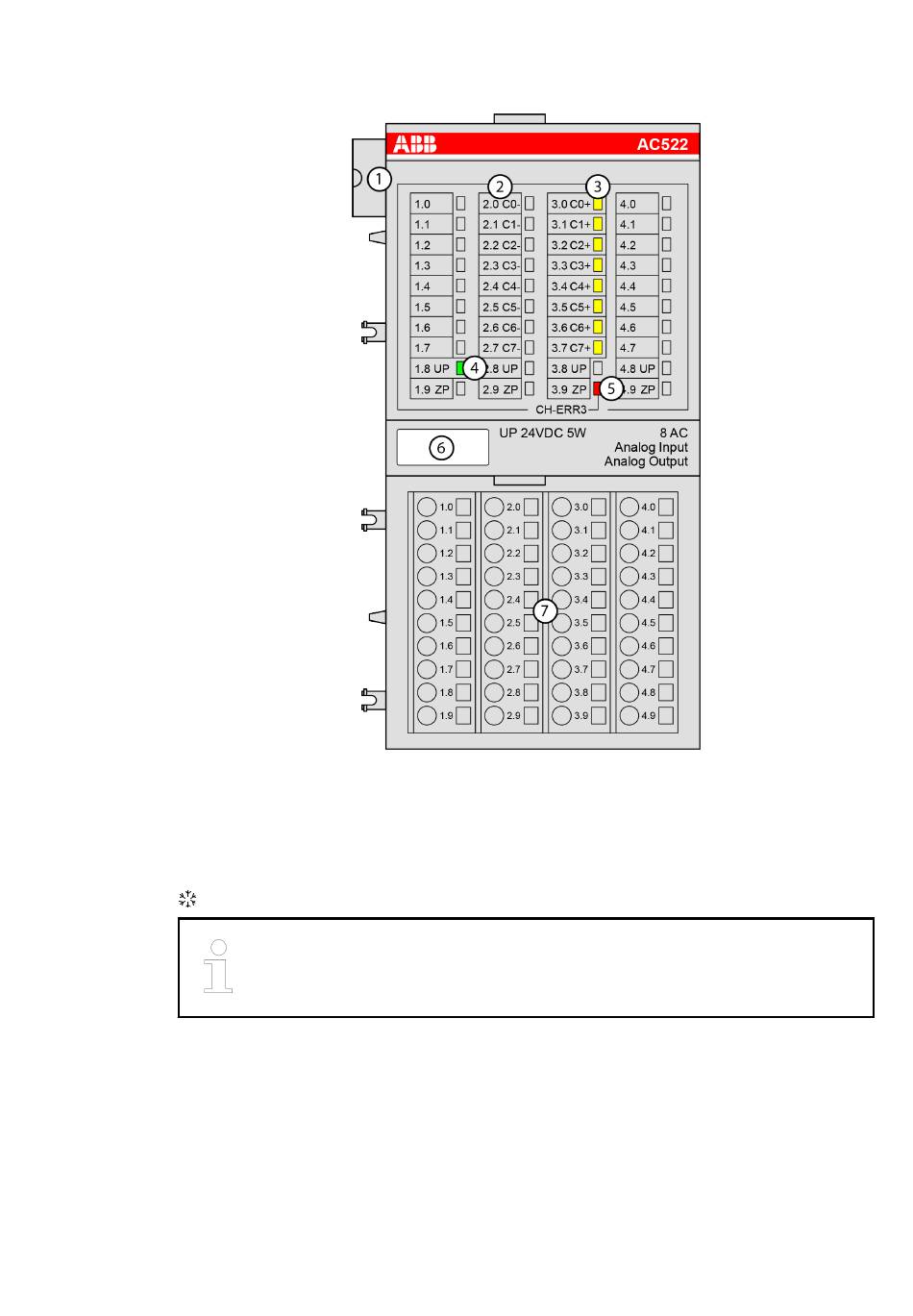

1.4 Anschluss
1 I/O-Bus
2 Zuordnung von Klemmennummer und Signalname
3 8 gelbe LEDs zur Statusanzeige der Ausgänge C0 - C7
4 1 grüne LED zur Statusanzeige der Prozessversorgungsspannung UP
5 1 rote LED zur Anzeige von Fehlern
6 Beschriftungsschild
7 Klemmenblock
Zeichen für XC-Version
16
Alle Eingangs- und Ausgangskanäle (digital und analog) sind geschützt gegen
Verpolung, Rückspeisung und permanente Überspannung bis 30 VDC.
