Anschluss - ABB AC500 Serie Installationsanleitung

19.4

Anschluss

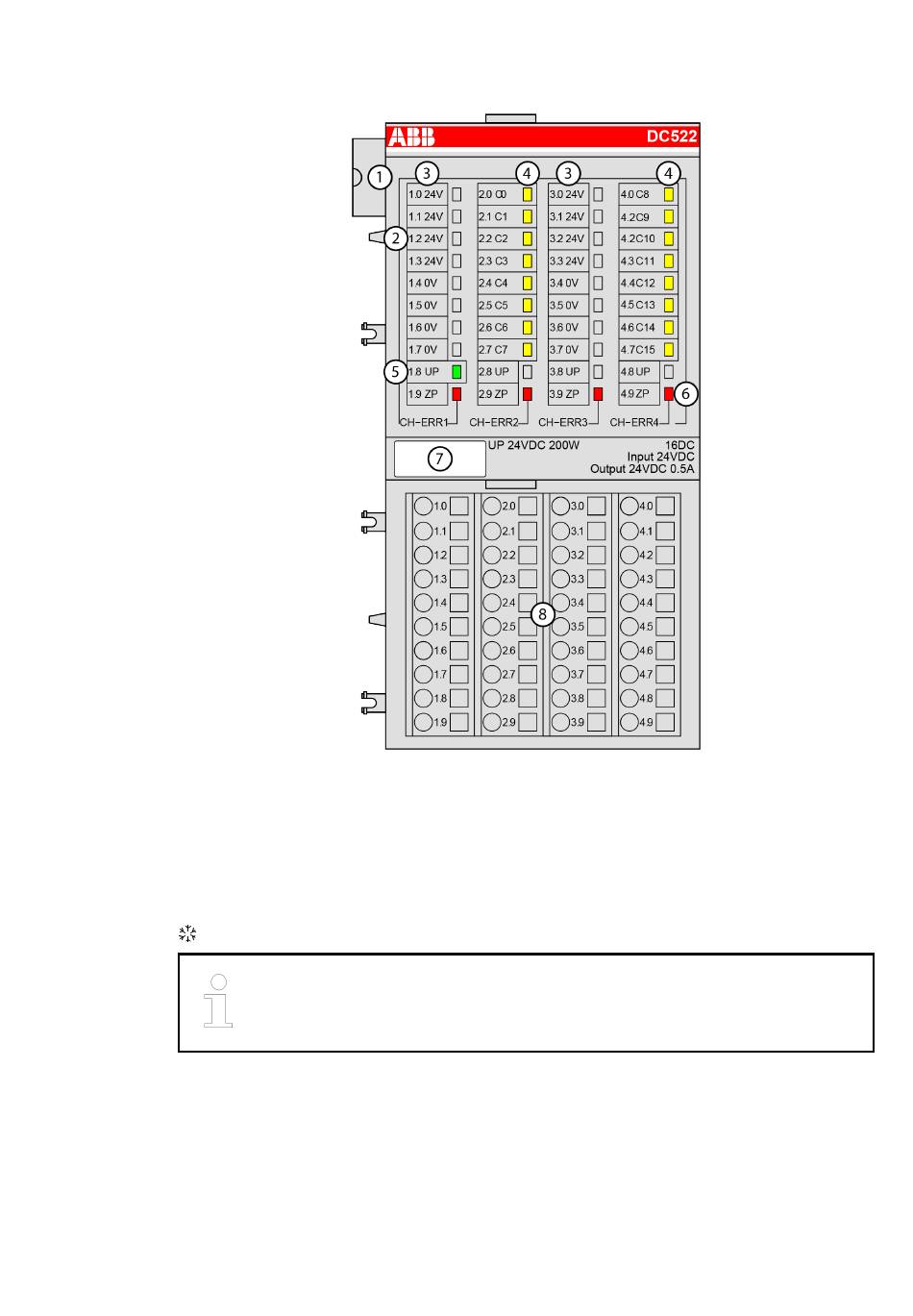

1 I/O-Bus
2 Zuordnung Klemmennummer und Signalname
3 Stromversorgung für Sensoren 24 VDC / 0,5 A
4 16 gelbe LEDs zur Anzeige der Signalzustände an den digitalen Eingängen/Ausgängen (C0
- C15)
5 1 grüne LED zur Anzeige de Zustands der Prozess-Spannungsversorgung UP
6 4 rote LEDs zur Anzeige von Fehlern
7 Beschriftungsschild
8 Klemmenblock
Zeichen für XC-Version
2020/10/07
Alle Eingangs- und Ausgangskanäle (digital und analog) sind geschützt gegen
Verpolung, Rückspeisung und permanente Überspannung bis 30 VDC.
