Anschluss - ABB AC500 Serie Installationsanleitung

CI592-CS31

Anschluss

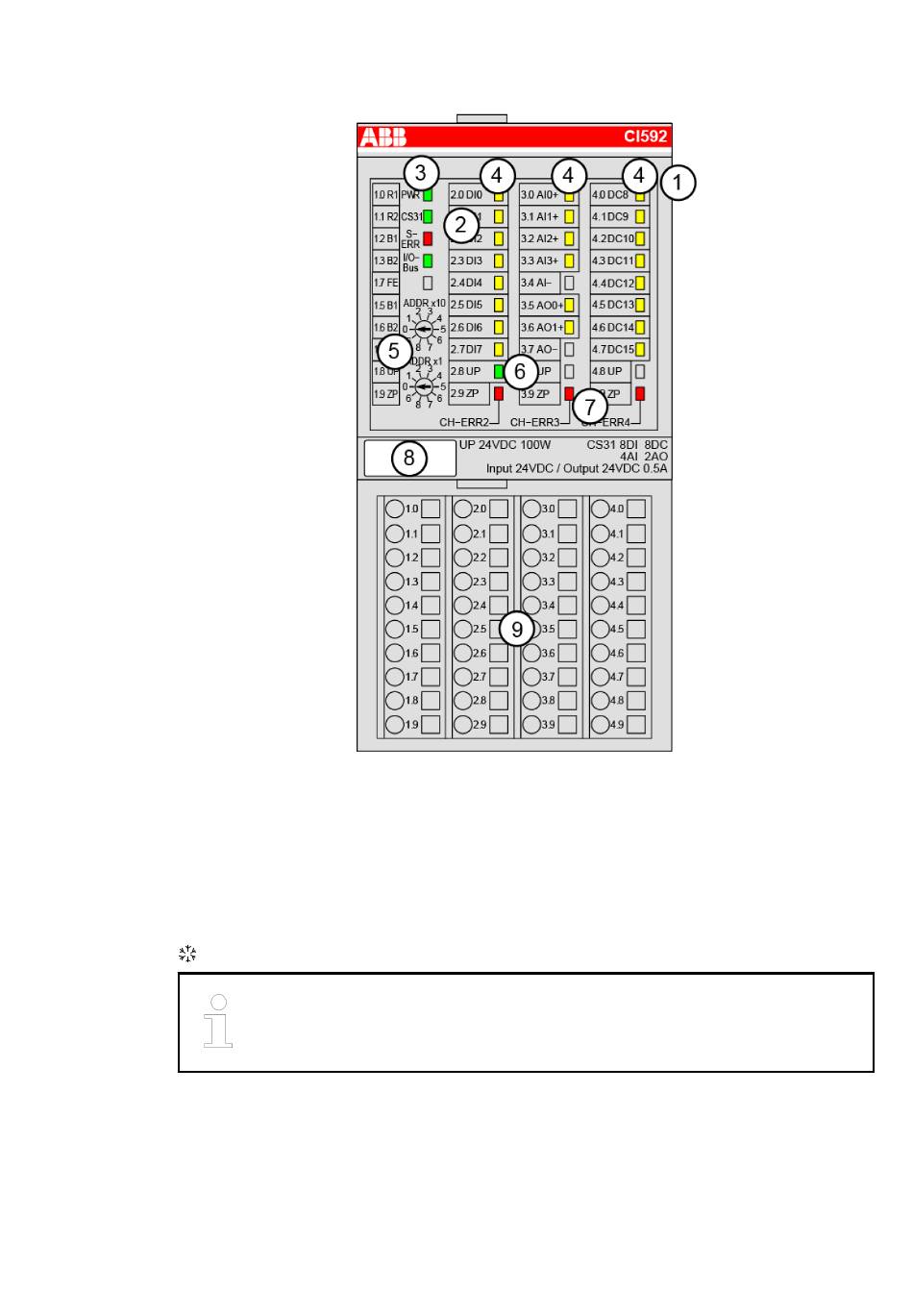

14.4 Anschluss
1 I/O-Bus
2 Zuordnung von Klemmennummer und Signalname
3 4 System-LEDs
4 22 gelbe LEDs zur Anzeige der Signalzustände (DI0 - DI7, AI0 - AI3, AO0 - AO1, DC8 -
DC15)
5 2 Drehschalter für Modul-Adresse
6 1 grüne LED zur Anzeige der Prozessspannung
7 3 rote LEDs zur Anzeige von Fehlern
8 Beschriftungsschild
9 Klemmenblock TU551-CS31 / TU552-CS31 (-XC)
Zeichen für XC-Version
128
Alle Eingangs- und Ausgangskanäle (digital und analog) sind geschützt gegen
Verpolung, Rückspeisung und permanente Überspannung bis 30 VDC.
3ADR024117M02xx, 14, de_DE 2020/10/07
