Max. Drehmoment für
alle Schrauben 1 bis
1,2 Nm
D22M Kamerahandbuch Teil 1

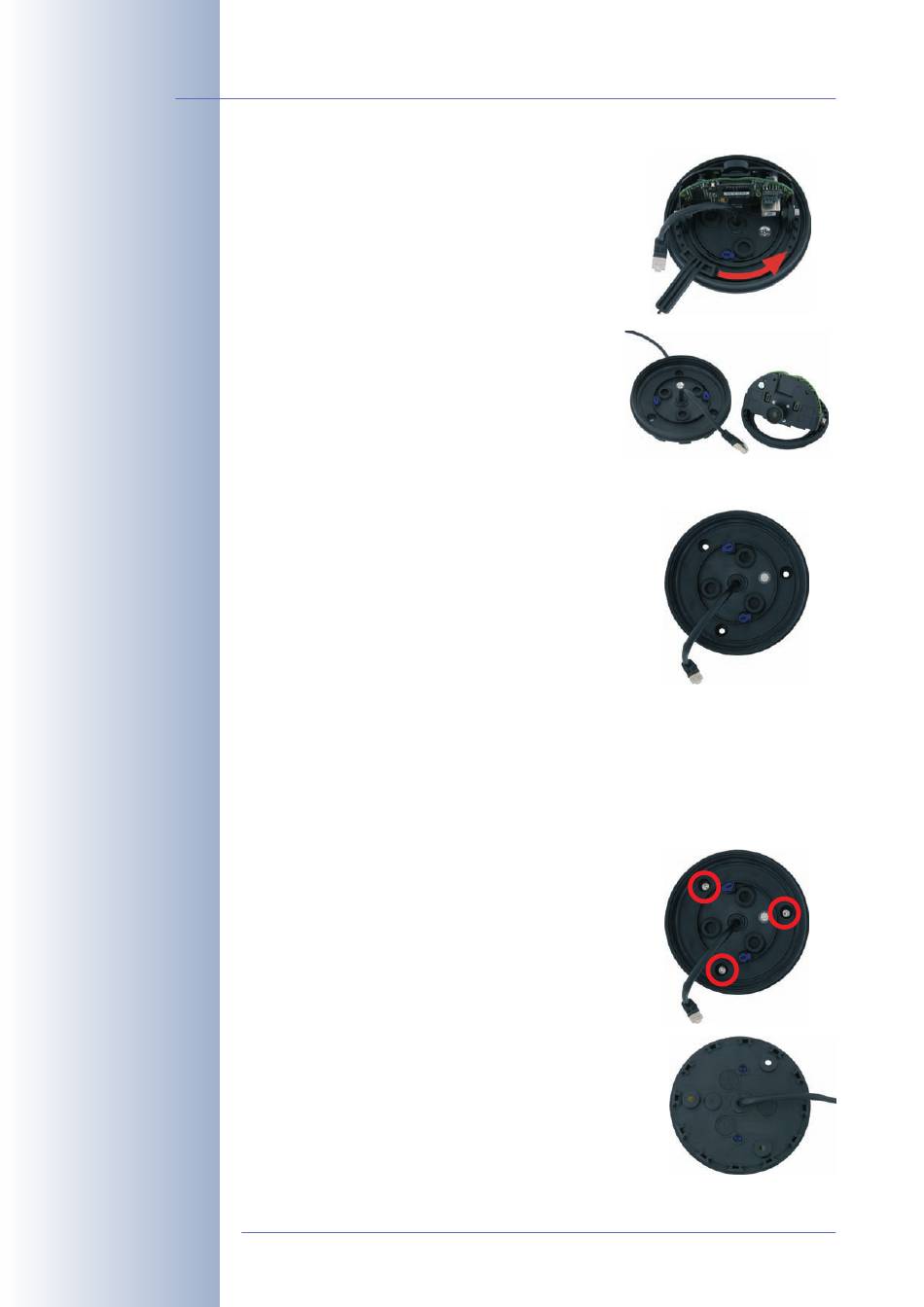

• Lösen Sie das Kamerainnere, indem Sie den
gezahnten Ring mit dem mitgelieferten
Hakenschlüssel entgegen dem Uhrzeigersinn
drehen. Fixieren Sie dabei das Kamerage-
häuse und den Objektivträger mit der Hand.
• Trennen Sie das Kamerainnere mit dem
Objektivträger vom Gehäuseboden.
• Positionieren Sie den Gehäuseboden über
den Bohrlöchern und dem vorbereiteten
deckenseitigen Kabelaustritt. Falls die Durch-
lassöffnungen für die Schrauben im Gehäu-
sering verschlossen sein sollten, durchbre-
chen Sie sie mit einem geeigneten Werkzeug
oder bohren Sie sie mit einem 5 mm-Bohrer
auf.
Achtung: Bei D22M-IT-/Secure-Model-
len müssen diese Öffnungen verschlossen
bleiben.
Achten Sie darauf, dass sich ca. 15 cm freie Kabellänge (zuzüglich Stecker-
länge) innerhalb der Kamera befinden müssen (werkseitige Vormontage).
Stellen Sie unbedingt sicher, dass der Gummistopfen mit dem Netzwerk-
kabel dicht mit dem Gehäuse abschließt. Nur dann ist die Kamera wet-
terfest.
• Schrauben Sie den Gehäuseboden mit den
mitgelieferten Schrauben an der Decke fest.
Falls sich die deckenseitige Kabelzuführung
nicht direkt unterhalb der Kamera befindet,
achten Sie darauf, dass das Netzwerkkabel
aus einer der hierfür vorgesehenen Öffnun-
gen im Gehäuseboden herausgeführt wird.
Das Kabel wird beim Festschrauben des
Gehäusebodens an der Decke fest fixiert und
lässt sich nachträglich weder in das Kamera-
innere hinein- noch herausziehen oder
anders positionieren.
