• Setzen Sie das Kamerainnere mit dem
Objektivträger in den montierten Gehäuse-
ring und sichern Sie es durch Drehen (im Uhr-
zeigersinn) der beiden blauen Klemmnocken
mit dem mitgelieferten Hakenschlüssel oder
einem Schraubendreher. Dies verhindert das
versehentliche Herausfallen des Gehäusein-
neren vor dem Festschrauben. Schrauben Sie
nun das Kamerainnere durch Drehen des
gezahnten Rings (im Uhrzeigersinn) mit der
Hand so weit fest, dass Sie das Kamerain-
nere noch ohne große Krafteinwirkung dre-
hen können.

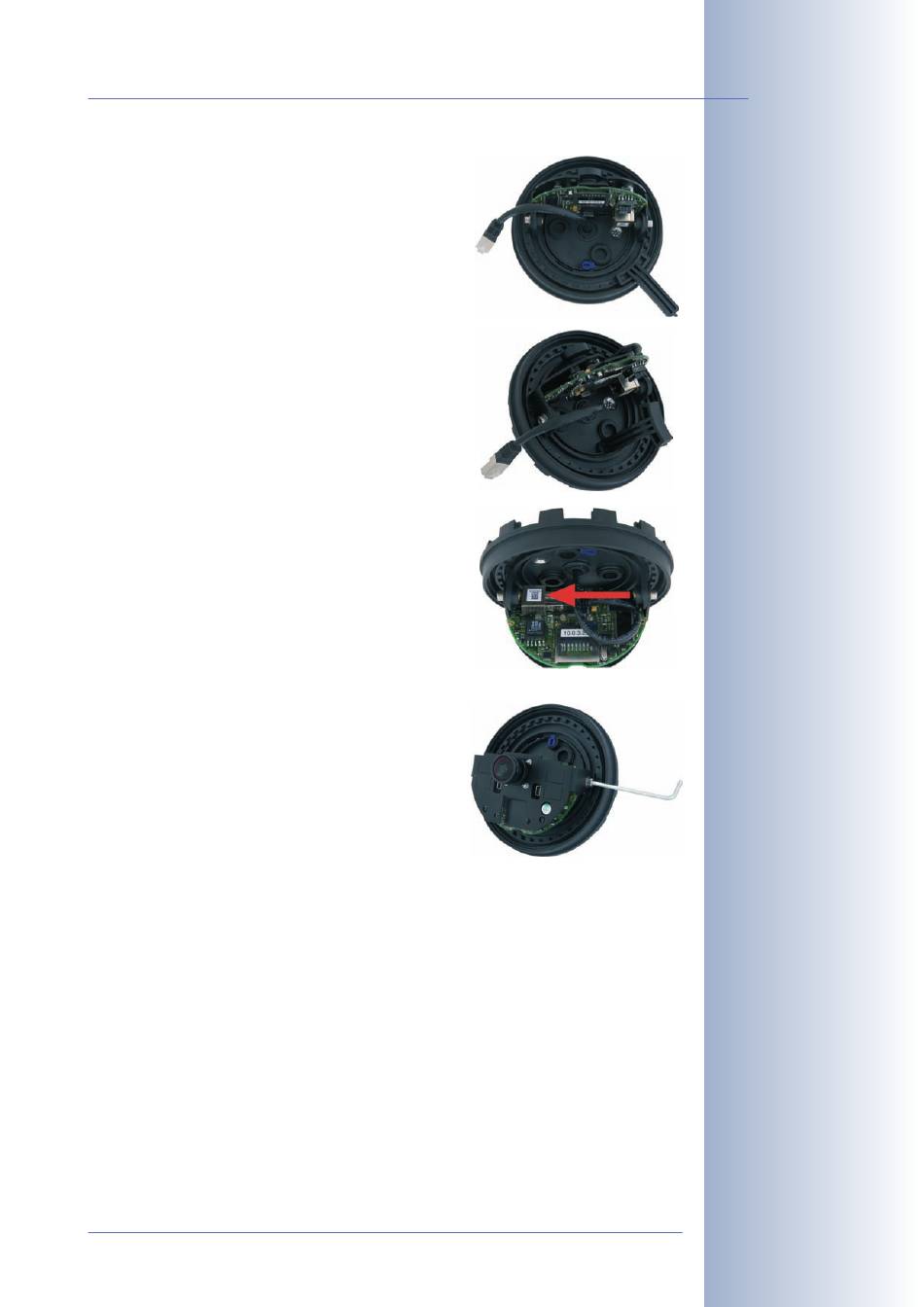

• Verbinden Sie das Netzwerkkabel mit der
Netzwerkbuchse der Kamera. Achten Sie
dabei auf einen korrekten Verlauf der Kabel-
schlaufe (siehe Abbildung).
• Nehmen Sie jetzt grob die Einstellung der
Blickrichtung der Kamera vor, indem Sie den
Objektivträger drehen und schwenken (Hin-
weis: Der SD-Karteneinschub muss nach
unten
zeigen, damit das Kamera-Livebild
lagerichtig angezeigt wird). Verstellen Sie die
Kamerabauteile nicht gewaltsam, um die
Kamera nicht zu beschädigen. Das Kamera-
innere mit dem Objektivträger sollte sich leicht drehen und schwenken las-
sen, sich jedoch nicht von selbst verstellen. Hierzu müssen Sie unter Umstän-
den auch die seitlichen axialen Inbusschrauben mit dem mitgelieferten
Inbusschlüssel leicht lösen.
• Fahren Sie fort mit Abschnitt 2.5.3, Abschließende Montagearbeiten .
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
www.mobotix.com • info@mobotix.com
55
/108
Max. Drehmoment für
alle Schrauben 1 bis
1,2 Nm
