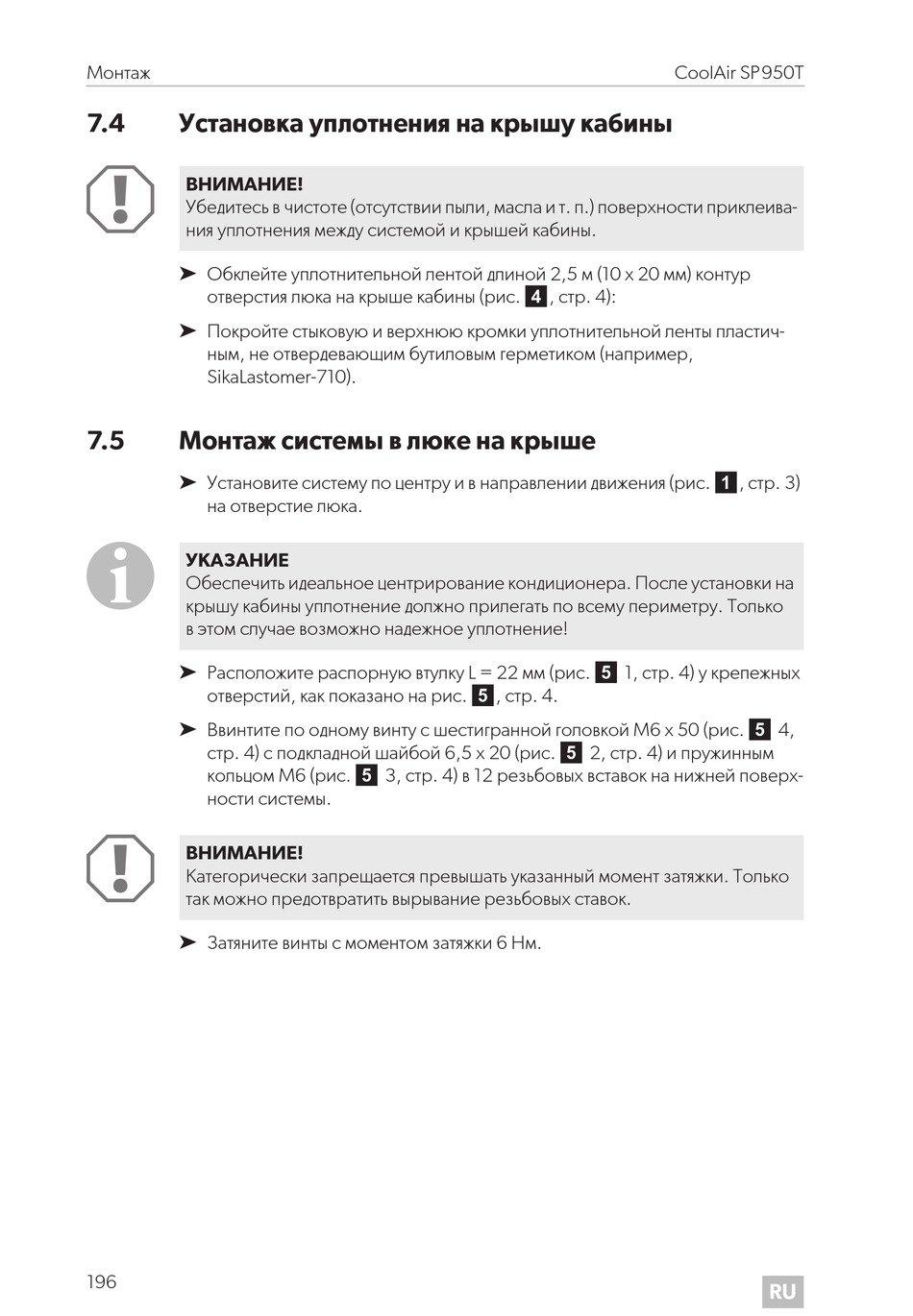

Монтаж
7.4 Установка уплотнения на крышу кабины
A
ВНИМАНИЕ!
Убедитесь в чистоте (отсутствии пыли, масла и т. п.) поверхности приклеива-
ния уплотнения между системой и крышей кабины.
➤ Обклейте уплотнительной лентой длиной 2,5 м (10 x 20 мм) контур
отверстия люка на крыше кабины (рис. 4, стр. 4):
➤ Покройте стыковую и верхнюю кромки уплотнительной ленты пластич-
ным, не отвердевающим бутиловым герметиком (например,
SikaLastomer-710).
7.5 Монтаж системы в люке на крыше
➤ Установите систему по центру и в направлении движения (рис. 1, стр. 3)
на отверстие люка.
I
УКАЗАНИЕ
Обеспечить идеальное центрирование кондиционера. После установки на
крышу кабины уплотнение должно прилегать по всему периметру. Только
в этом случае возможно надежное уплотнение!
➤ Расположите распорную втулку L = 22 мм (рис. 5 1, стр. 4) у крепежных
отверстий, как показано на рис. 5, стр. 4.
➤ Ввинтите по одному винту с шестигранной головкой M6 x 50 (рис. 5 4,
стр. 4) с подкладной шайбой 6,5 x 20 (рис. 5 2, стр. 4) и пружинным
кольцом М6 (рис. 5 3, стр. 4) в 12 резьбовых вставок на нижней поверх-
ности системы.
A
ВНИМАНИЕ!
Категорически запрещается превышать указанный момент затяжки. Только
так можно предотвратить вырывание резьбовых ставок.
➤ Затяните винты с моментом затяжки 6 Нм.
