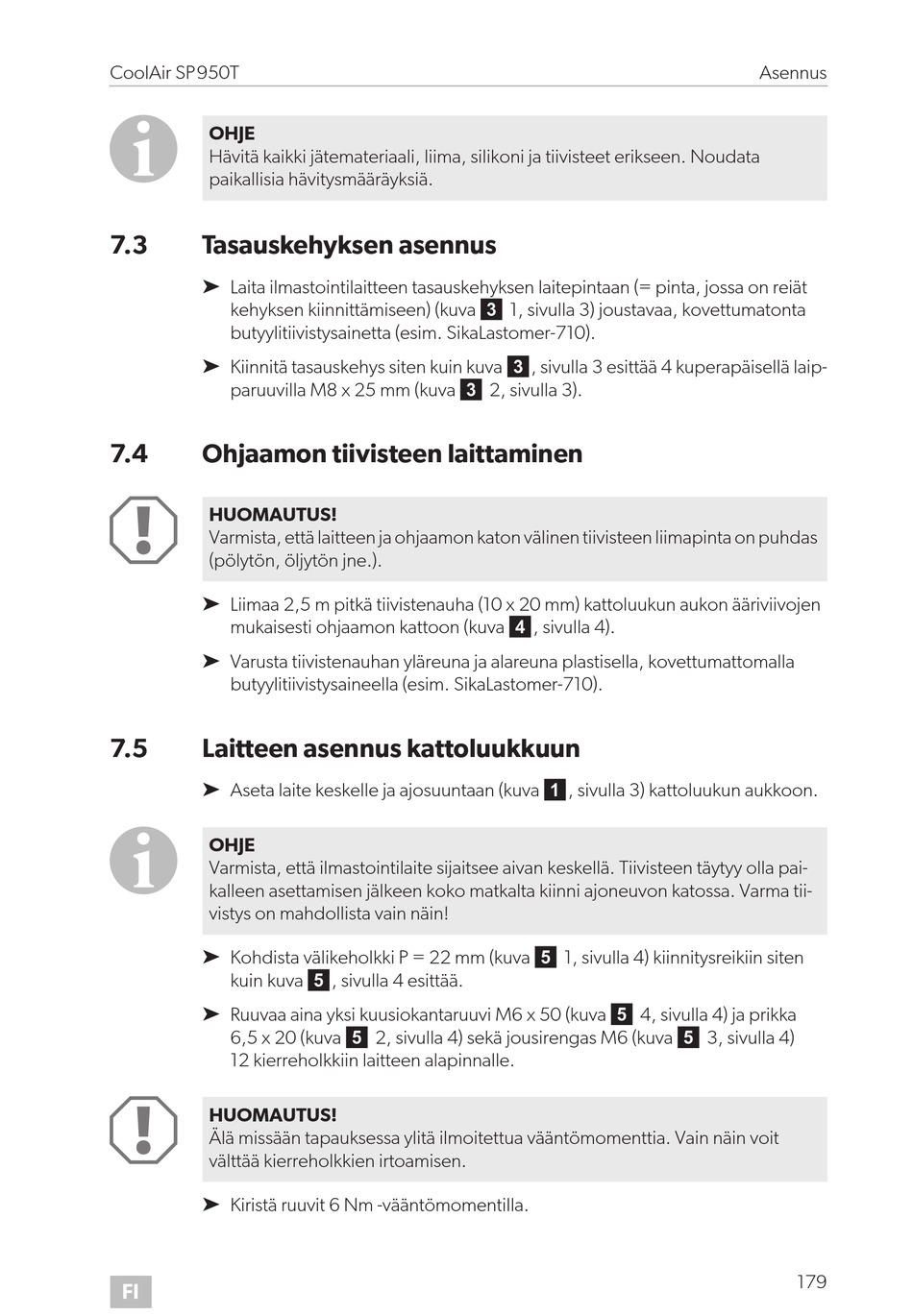

CoolAir SP950T
I
OHJE
Hävitä kaikki jätemateriaali, liima, silikoni ja tiivisteet erikseen. Noudata
paikallisia hävitysmääräyksiä.
7.3

Tasauskehyksen asennus

➤ Laita ilmastointilaitteen tasauskehyksen laitepintaan (= pinta, jossa on reiät
kehyksen kiinnittämiseen) (kuva 3 1, sivulla 3) joustavaa, kovettumatonta
butyylitiivistysainetta (esim. SikaLastomer-710).
➤ Kiinnitä tasauskehys siten kuin kuva 3, sivulla 3 esittää 4 kuperapäisellä laip-
paruuvilla M8 x 25 mm (kuva 3 2, sivulla 3).
7.4

Ohjaamon tiivisteen laittaminen

A
HUOMAUTUS!
Varmista, että laitteen ja ohjaamon katon välinen tiivisteen liimapinta on puhdas
(pölytön, öljytön jne.).
➤ Liimaa 2,5 m pitkä tiivistenauha (10 x 20 mm) kattoluukun aukon ääriviivojen
mukaisesti ohjaamon kattoon (kuva 4, sivulla 4).
➤ Varusta tiivistenauhan yläreuna ja alareuna plastisella, kovettumattomalla
butyylitiivistysaineella (esim. SikaLastomer-710).
7.5

Laitteen asennus kattoluukkuun

➤ Aseta laite keskelle ja ajosuuntaan (kuva 1, sivulla 3) kattoluukun aukkoon.
I
OHJE
Varmista, että ilmastointilaite sijaitsee aivan keskellä. Tiivisteen täytyy olla pai-
kalleen asettamisen jälkeen koko matkalta kiinni ajoneuvon katossa. Varma tii-
vistys on mahdollista vain näin!
➤ Kohdista välikeholkki P = 22 mm (kuva 5 1, sivulla 4) kiinnitysreikiin siten
kuin kuva 5, sivulla 4 esittää.
➤ Ruuvaa aina yksi kuusiokantaruuvi M6 x 50 (kuva 5 4, sivulla 4) ja prikka
6,5 x 20 (kuva 5 2, sivulla 4) sekä jousirengas M6 (kuva 5 3, sivulla 4)
12 kierreholkkiin laitteen alapinnalle.
A
HUOMAUTUS!
Älä missään tapauksessa ylitä ilmoitettua vääntömomenttia. Vain näin voit
välttää kierreholkkien irtoamisen.
➤ Kiristä ruuvit 6 Nm -vääntömomentilla.
FI
Asennus
179
