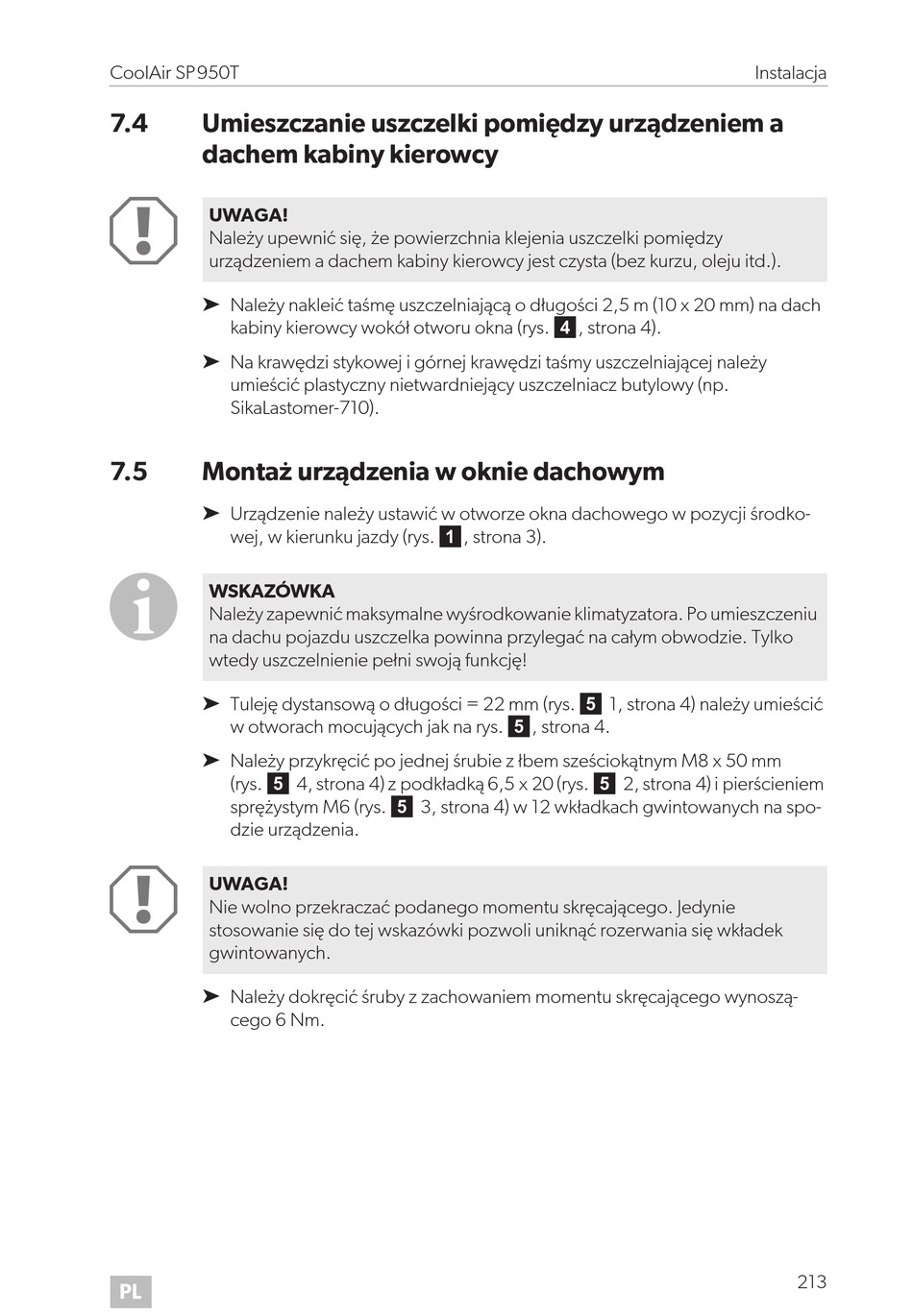

7.4 Umieszczanie uszczelki pomiędzy urządzeniem a
dachem kabiny kierowcy
A
UWAGA!
Należy upewnić się, że powierzchnia klejenia uszczelki pomiędzy
urządzeniem a dachem kabiny kierowcy jest czysta (bez kurzu, oleju itd.).
➤ Należy nakleić taśmę uszczelniającą o długości 2,5 m (10 x 20 mm) na dach
kabiny kierowcy wokół otworu okna (rys. 4, strona 4).
➤ Na krawędzi stykowej i górnej krawędzi taśmy uszczelniającej należy
umieścić plastyczny nietwardniejący uszczelniacz butylowy (np.
SikaLastomer-710).
7.5 Montaż urządzenia w oknie dachowym
➤ Urządzenie należy ustawić w otworze okna dachowego w pozycji środko-
wej, w kierunku jazdy (rys. 1, strona 3).
I
WSKAZÓWKA
Należy zapewnić maksymalne wyśrodkowanie klimatyzatora. Po umieszczeniu
na dachu pojazdu uszczelka powinna przylegać na całym obwodzie. Tylko
wtedy uszczelnienie pełni swoją funkcję!
➤ Tuleję dystansową o długości = 22 mm (rys. 5 1, strona 4) należy umieścić
w otworach mocujących jak na rys. 5, strona 4.
➤ Należy przykręcić po jednej śrubie z łbem sześciokątnym M8 x 50 mm
(rys. 5 4, strona 4) z podkładką 6,5 x 20 (rys. 5 2, strona 4) i pierścieniem
sprężystym M6 (rys. 5 3, strona 4) w 12 wkładkach gwintowanych na spo-
dzie urządzenia.
A
UWAGA!
Nie wolno przekraczać podanego momentu skręcającego. Jedynie
stosowanie się do tej wskazówki pozwoli uniknąć rozerwania się wkładek
gwintowanych.
➤ Należy dokręcić śruby z zachowaniem momentu skręcającego wynoszą-
cego 6 Nm.
