Einstellungen

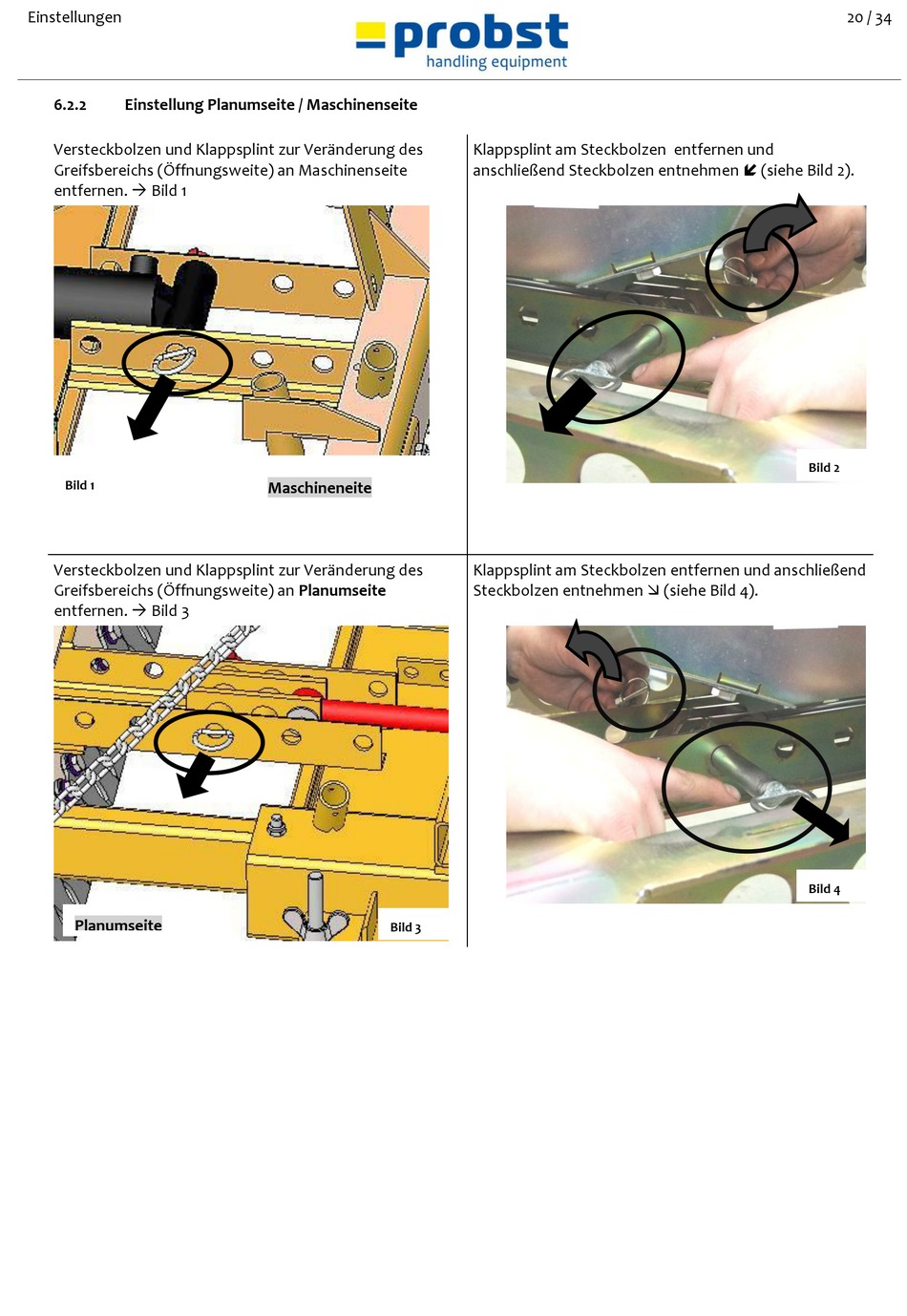

6.2.2
Einstellung Planumseite / Maschinenseite
Versteckbolzen und Klappsplint zur Veränderung des
Greifsbereichs (Öffnungsweite) an Maschinenseite
entfernen. → Bild 1
Bild 1
Versteckbolzen und Klappsplint zur Veränderung des
Greifsbereichs (Öffnungsweite) an Planumseite
entfernen. → Bild 3
Planumseite
Maschineneite
Bild 3
Klappsplint am Steckbolzen entfernen und
anschließend Steckbolzen entnehmen (siehe Bild 2).
Klappsplint am Steckbolzen entfernen und anschließend
Steckbolzen entnehmen (siehe Bild 4).
20 / 34
Bild 2
Bild 4
