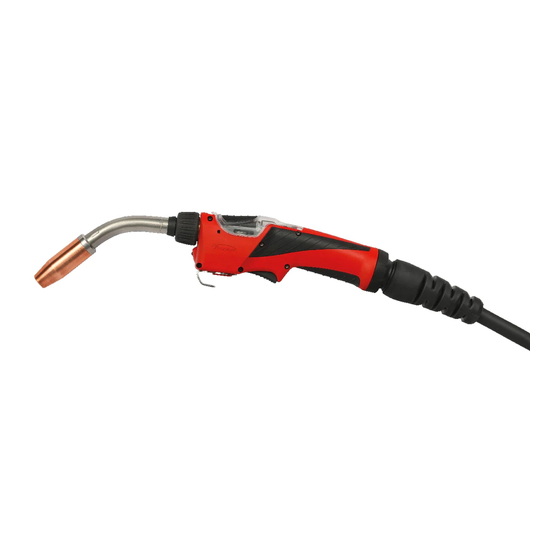

Fronius MHP 280i G PM Bedienungsanleitung
Mig/mag hand-schweißbrenner
Vorschau ausblenden
Andere Handbücher für MHP 280i G PM:
- Bedienungsanleitung (196 Seiten) ,
- Bedienungsanleitung (200 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
/ Perfect Charging / Perfect Welding / Solar Energy

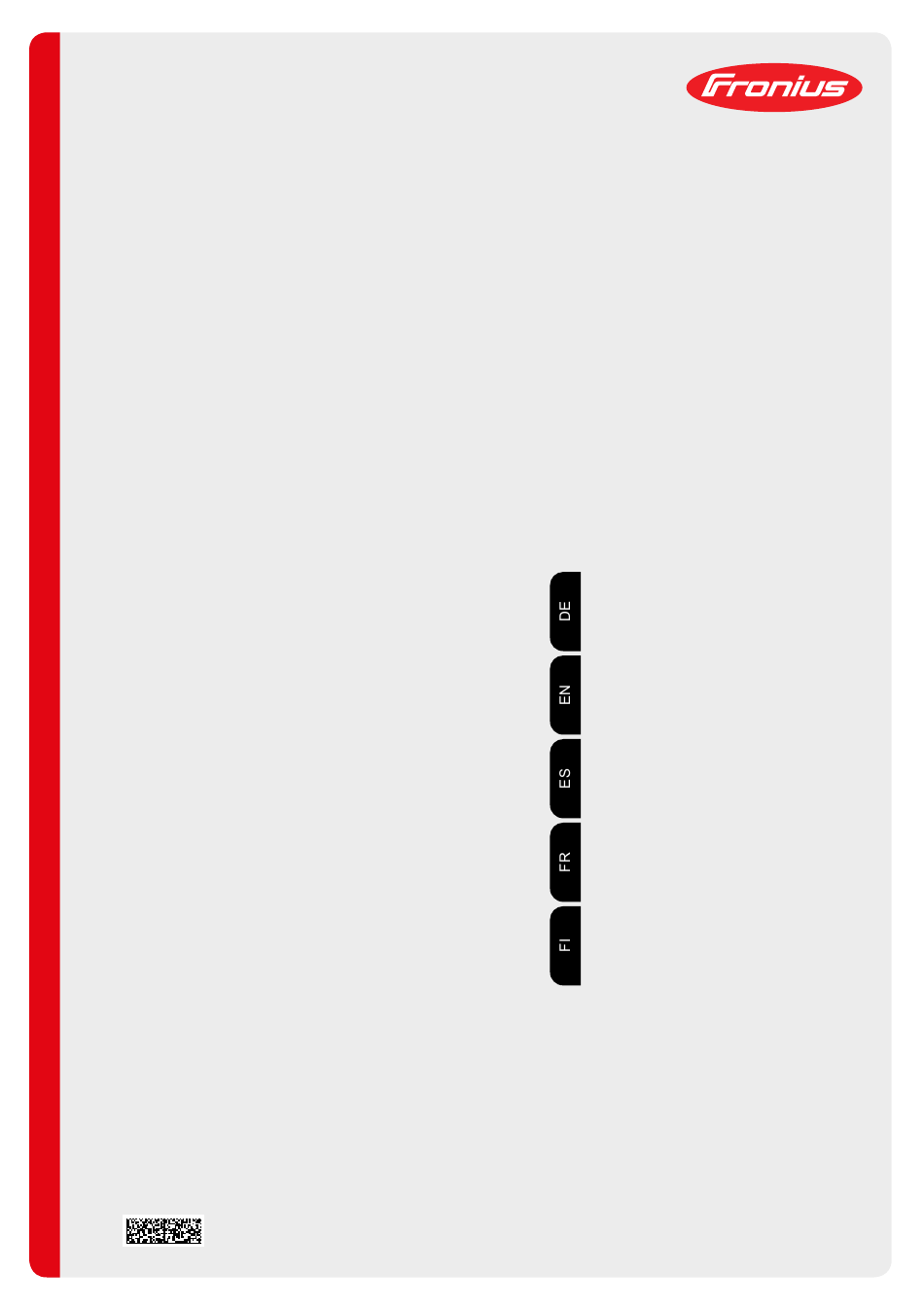

MHP 280i G PM
MHP 320i W PM
42,0410,1990
Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).
014-23092020
Bedienungsanleitung
MIG/MAG Hand-Schweißbrenner
Operating instructions
MIG/MAG manual welding torch
Manual de instrucciones
Antorcha manual MIG/MAG
Instructions de service
Torche de soudage MIG/MAG manu-
elle
Käyttöohje
MIG/MAG-käsihitsauspoltin
Inhaltsverzeichnis
Verwandte Anleitungen für Fronius MHP 280i G PM
Inhaltszusammenfassung für Fronius MHP 280i G PM
- Seite 1 MIG/MAG Hand-Schweißbrenner Operating instructions MIG/MAG manual welding torch Manual de instrucciones Antorcha manual MIG/MAG Instructions de service Torche de soudage MIG/MAG manu- elle Käyttöohje MIG/MAG-käsihitsauspoltin 42,0410,1990 014-23092020 Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).
- Seite 3 Erkennen von defekten Verschleißteilen Draht-Führungsdüse wechseln Draht-Einlaufdüse wechseln Vorschubrollen wechseln Fehlerdiagnose, Fehlerbehebung Fehlerdiagnose, Fehlerbehebung Technische Daten Allgemeines Schweißbrenner gasgekühlt - MHP 280i G PM Schweißbrenner wassergekühlt - MHP 320i W PM Appendix MHP 280i G PM, MHP 320i W PM...
-
Seite 4: Allgemeines
Allgemeines Allgemeines Die Schweißbrenner mit integriertem Drahtantrieb eignen sich für das MIG/MAG-Hand- schweißen mit langen Schlauchpaketen, insbesondere bei der Verwendung von weichen Werkstoffen. Zwei verzahnte Präzisionsrollen sorgen für eine großflächige Kraftübertra- gung. Selbst bei sehr weichen Aluminium- oder CuSi-Drahtelektroden und sehr langen Schlauchpaketen führt dies zu einer hervorragenden Drahtförderung. - Seite 5 Up/Down Funk- Der Up/Down-Schweißbrenner verfügt tion über folgende Funktionen: Veränderung der Schweißleistung im Synergic-Betrieb mittels Up/Down- Tasten Fehleranzeige: • bei einem Systemfehler leuchten alle LEDs rot, • bei einem Datenkommunikations- Fehler blinken alle LEDs rot Selbsttest in der Hochlaufsequenz: • alle LEDs leuchten hintereinander kurz auf JobMaster Funk-...
-
Seite 6: Sicherheit
Sicherheit Warnhinweise am Der Schweißbrenner ist mit Sicherheitssymbolen und einem Leistungsschild ausgestat- Gerät tet. Das Leistungsschild und die Sicherheitssymbole dürfen weder entfernt noch über- malt werden. Die Symbole warnen vor Fehlbedienung, woraus schwerwiegende Perso- nen- und Sachschäden resultieren können. Leistungsschild mit Sicherheitssymbolen Warnung vor beweglichen Teilen Beschriebene Funktionen erst anwenden, wenn folgende Dokumente vollständig gele- sen und verstanden wurden:... - Seite 7 Ausgediente Geräte nicht in den Hausmüll geben, sondern entsprechend den Sicher- heitsvorschriften entsorgen. Hände, Haare, Kleidungsstücke und Werkzeuge von beweglichen Teilen fernhalten, wie zum Beispiel: Zahnräder Vorschubrollen Drahtspulen und Drahtelektroden Nicht in rotierende Vorschubrollen des Drahtantriebes oder in rotierende Antriebsteile greifen.
- Seite 8 WARNUNG! Ein elektrischer Schlag kann tödlich sein. Zusätzlich besteht Verletzungsgefahr durch austretende Drahtelektrode. Vor Beginn aller in dieser Bedienungsanleitung beschriebenen Arbeiten: ▶ den Netzschalter der Stromquelle in Stellung - O - schalten ▶ Stromquelle vom Netz trennen ▶ sicherstellen, dass die Stromquelle bis zum Abschluss aller Arbeiten vom Netz getrennt bleibt.
- Seite 9 Inbetriebnahme MTG d, MTW d - Verschleißteile am Bren- nerkörper mon- tieren Gasdüse bis auf Anschlag festzie- Hinweis zur HINWEIS! Draht-Führungs- seele bei gas- Wird bei gasgekühlten Schweißbrennern im Brennerkörper eine Draht-Führungs- seele aus Kunststoff verwendet, die in den technischen Daten angegebenen Leis- gekühlten tungsdaten um 30 % reduzieren.
- Seite 10 Draht-Führungs- seele aus Stahl im Brennerkörper montieren * Das Ablängrohr des Schweißbrenners verwenden Draht-Führungs- seele aus Kunst- stoff im Bren- nerkörper mon- tieren * Das Ablängrohr des Schweißbrenners verwenden Verschleißteile im Schlauchpaket montieren...
- Seite 12 Die Draht-Einlaufdüse bis auf Anschlag einschieben Draht-Führungs- HINWEIS! seele im Schlauchpaket Damit die Draht-Führungsseele richtig montiert werden kann, das Schlauchpaket bei der Montage der Draht-Führungsseele gerade auslegen. montieren...
- Seite 13 Die Draht-Führungsseele bis auf Anschlag in die Draht-Einlaufdüse (1) einschie- ben. Die Stahl Draht-Führungsseele Kunststoff Draht-Führungsseele...
- Seite 14 **** den Verschluss bis auf Anschlag auf die Draht-Führungsseele aufschrauben. Die Draht-Führungsseele muss durch die Bohrung im Verschluss zu sehen sein. HINWEIS! Stahl Draht-Führungsseelen mit einem Außendurchmesser von weniger als 1 mm (0.039 in.) können nicht im Schweißbrenner festgeschraubt wer- den - daher gilt bei diesen Draht- Führungsselen das angegebene Anzugsmoment nicht.
- Seite 15 HINWEIS! Vor der Montage eines Brennerkörpers sicherstellen, dass die Kuppelstelle des Brennerkörpers und des Schlauchpaketes unbeschädigt und sauber ist. HINWEIS! Bei wassergekühlten Schweißbrennern kann aufgrund der Bauweise des Schweißbrenners ein erhöhter Widerstand beim Festschrauben der Überwurfmut- ter auftreten. Dies ist normal. Die Überwurfmutter des Brennerkörpers immer bis auf Anschlag fest- schrauben.
- Seite 16 Schweißbrenner nur wenn die optional erhältlichen an Drahtvor- Kühlmittel-Anschlüsse im Draht- schub vorschub eingebaut sind und bei anschließen wassergekühltem Schweißbrenner. Die Kühlmittel-Schläuche immer entsprechend ihrer farblichen Mar- kierung anschließen. 9 1 0 Schweißbrenner an Stromquelle und Kühlgerät anschließen nur wenn die optional erhältlichen Kühlmittel-Anschlüsse im Kühlgerät eingebaut sind und bei wassergekühltem Schweißbrenner.
- Seite 17 Drahtelektrode VORSICHT! einfädeln Gefahr von Personen- und Sachschäden durch Schweißstrom und unbeabsichtig- tes Zünden eines Lichtbogens. ▶ Vor Beginn der Arbeiten die Masseverbindung zwischen Schweißsystem und Werkstück trennen. VORSICHT! Beschädigungsgefahr des Schweißbrenners durch scharfkantiges Ende der Draht- elektrode. ▶ Das Ende der Drahtelektrode vor dem Einführen gut entgraten. VORSICHT! Verletzungsgefahr durch Federwirkung der aufgespulten Drahtelektrode.
-
Seite 18: Anpressdruck Einstellen
Anpressdruck Die angegebenen Werte auf der einstellen Abbildung an der Innenseite der Abdeckung als Richtwerte für die Einstellung des Anpressdruckes verwenden. - Seite 19 HINWEIS! Das Einstellen des Anpressdruckes funktioniert wie folgt: ▶ Schraube im Uhrzeigersinn drehen = Anpressdruck reduzieren, maximales Belastungsmoment = nur leicht bis auf Anschlag - Schraube nur so weit drehen, bis sich die Anzeige für den Anpressdruck in Position ‘min‘ befindet ▶...
-
Seite 20: Brennerkörper Wechseln, Brennerkörper Verdrehen
Brennerkörper wechseln, Brennerkörper verdrehen Brennerkörper VORSICHT! wechseln Verbrennungsgefahr durch heißes Kühlmittel und heißen Brennerkörper. ▶ Vor Beginn der Arbeiten, das Kühlmittel und den Brennerkörper auf Zimmertempera- tur (+25 °C, +77 °F) abkühlen lassen. HINWEIS! Im Brennerkörper befindet sich immer ein Rest an Kühlmittel. ▶... - Seite 21 Sicherstellen, dass die Überwurfmutter bis auf Anschlag festgeschraubt ist. Brennerkörper VORSICHT! verdrehen Verbrennungsgefahr durch heißes Kühlmittel und heißen Brennerkörper. ▶ Vor Beginn der Arbeiten, das Kühlmittel und den Brennerkörper auf Zimmertempera- tur (+25 °C, +77 °F) abkühlen lassen.
- Seite 22 * Sicherstellen, dass die Überwurfmutter bis auf Anschlag festgeschraubt ist.
-
Seite 23: Pflege, Wartung Und Entsorgung
Pflege, Wartung und Entsorgung Allgemeines Regelmäßige und vorbeugende Wartung des Schweißbrenners sind wesentliche Fakto- ren für einen störungsfreien Betrieb. Der Schweißbrenner ist hohen Temperaturen und starker Verunreinigung ausgesetzt. Daher benötigt der Schweißbrenner eine häufigere Wartung als andere Komponenten des Schweißsystems. VORSICHT! Beschädigungsgefahr durch unsach- gemäßen Umgang mit dem... - Seite 24 Bei jedem Aus- Bei jedem Austausch der Draht- /Korbspule: tausch der Draht-Förderschlauch mit reduzierter Druckluft reinigen Draht- /Korbspule Empfohlen: Draht-Führungsseele austauschen, vor dem erneuten Einbau der Draht- Führungsseele die Verschleißteile reinigen Erkennen von defekten Ver- schleißteilen Isolierteile abgebrannte Außenkanten, Einkerbungen Düsenstöcke abgebrannte Außenkanten, Einkerbungen stark mit Schweißspritzern behaftet...
- Seite 25 Draht- Drahtelektrode dem Schlauchpaket entnehmen Führungsdüse wechseln...
- Seite 26 Draht-Ein- Drahtelektrode dem Schlauchpaket entnehmen laufdüse wech- seln...
- Seite 28 Die Draht-Einlaufdüse bis auf Anschlag einschieben Die Draht-Führungsseele bis auf Anschlag in die Draht-Einlaufdüse (1) einschie- den Verschluss bis auf Anschlag auf die Draht-Führungsseele aufschrauben. Die Draht-Führungsseele muss durch die Bohrung im Verschluss zu sehen sein.
- Seite 29 HINWEIS! Stahl Draht-Führungsseelen mit einem Außendurchmesser von weniger als 1 mm (0.039 in.) können nicht im Schweißbrenner festgeschraubt werden - daher gilt bei diesen Draht-Führungsselen das angegebene Anzugsmoment nicht. Alle anderen Draht-Führungsseelen müssen mit dem angegebenen Anzugsmoment im Schweißbrenner festgeschraubt werden. Vorschubrollen HINWEIS! wechseln...
- Seite 32 Die Vorschubrolle auf dem Antrieb drehen, bis die Passfedern der Vorschubrolle in die Passnuten des Antriebes einrasten.
-
Seite 33: Fehlerdiagnose, Fehlerbehebung
Behebung: Schweißbrenner austauschen Keine Funktion nach Drücken der Brennertaste Netzschalter der Stromquelle eingeschaltet, Anzeigen an der Stromquelle leuchten Ursache: FSC (‘Fronius System Connector’ - Zentralanschluss) nicht bis auf Anschlag eingesteckt Behebung: FSC bis auf Anschlag einstecken Ursache: Schweißbrenner oder Schweißbrenner-Steuerleitung defekt Behebung: Schweißbrenner austauschen... - Seite 34 Schlechte Schweißeigenschaften Ursache: Falsche Schweißparameter Behebung: Einstellungen korrigieren Ursache: Masseverbindung schlecht Behebung: Guten Kontakt zum Werkstück herstellen Ursache: Kein oder zu wenig Schutzgas Behebung: Druckminderer, Gasschlauch, Gas-Magnetventil und Schweißbrenner-Gas- anschluss überprüfen. Bei gasgekühlten Schweißbrennern Gasabdichtung überprüfen, geeignete Draht-Führungsseele verwenden Ursache: Schweißbrenner undicht Behebung: Schweißbrenner austauschen...
- Seite 35 Schlechte Drahtförderung Ursache: Je nach System, Bremse im Drahtvorschub oder in der Stromquelle zu fest eingestellt Behebung: Bremse lockerer einstellen Ursache: Bohrung des Kontaktrohres verlegt Behebung: Kontaktrohr austauschen Ursache: Draht-Führungsseele oder Draht-Führungseinsatz defekt Behebung: Draht-Führungsseele oder Draht-Führungseinsatz auf Knicke, Verschmut- zung, etc.
- Seite 36 Schweißbrenner wird sehr heiß Ursache: Nur bei Multilock-Schweißbrennern: Überwurfmutter des Brennerkörpers locker Behebung: Überwurfmutter festziehen Ursache: Schweißbrenner wurde über dem maximalen Schweißstrom betrieben Behebung: Schweißleistung herabsetzen oder leistungsfähigeren Schweißbrenner ver- wenden Ursache: Schweißbrenner zu schwach dimensioniert Behebung: Einschaltdauer und Belastungsgrenzen beachten Ursache: Nur bei wassergekühlten Anlagen: Kühlmittel-Durchfluss zu gering Behebung:...
- Seite 37 Fehlfunktion der Brennertaste Ursache: Steckverbindungen zwischen Schweißbrenner und Stromquelle fehlerhaft Behebung: Steckverbindungen ordnungsgemäß herstellen / Stromquelle oder Schweißbrenner zum Service Ursache: Verunreinigungen zwischen Brennertaste und dem Gehäuse der Brenner- taste Behebung: Verunreinigungen entfernen Ursache: Steuerleitung ist defekt Behebung: Service-Dienst verständigen Porosität der Schweißnaht Ursache: Spritzerbildung in der Gasdüse, dadurch unzureichender Gasschutz der...
-
Seite 38: Technische Daten
Technische Daten Allgemeines Spannungsbemessung (V-Peak): für handgeführte Schweißbrenner: 113 V für maschinell geführte Schweißbrenner: 141 V Technische Daten Brennertaste: = 50 V = 10 mA Der Betrieb der Brennertaste ist nur im Rahmen der technischen Daten erlaubt. Das Produkt entspricht den Anforderungen laut Norm IEC 60974-7 / - 10 CI. A. Schweißbrenner I (Ampère) 10 min/40°... - Seite 39 Schweißbrenner I (Ampère) 10 min/40° C 100 % ED* / 320 A wassergekühlt - M21+C1 (EN 439) MHP 320i W PM 0,8-1,6 [mm] Ø [in.] .031-.063 5,85 / 7,85 / 9,85 [ft. + in.] 19 / 26 / 29 [W] ** 700 / 850 / 1000 [l/min] [gal./min]...
- Seite 193 Appendix...
