Fronius MTG 5300s Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Perfect Welding
/ Perfect Charging /

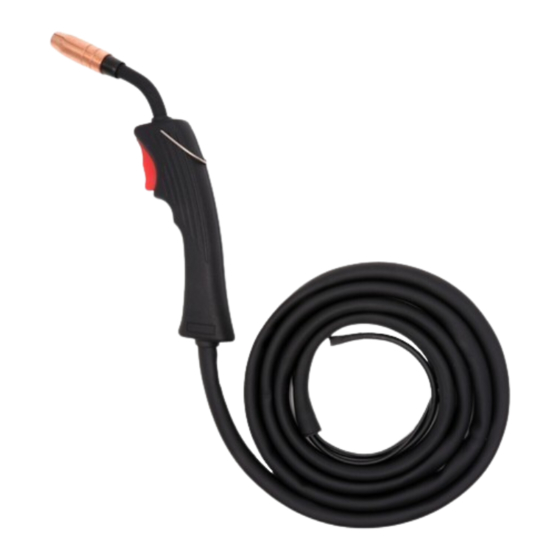

MTG 5300s
MTG 5300-M
42,0410,1809
Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).
/ Solar Energy
005-29052020
Bedienungsanleitung
MIG/MAG Hand-Schweißbrenner
Operating Instructions
MIG/MAG manual welding torch
Manual de instrucciones
Antorcha manual MIG/MAG
Instructions de service
Torche de soudage MIG/MAG ma-
nuelle
Istruzioni per l'uso
Torcia per saldatura manuale MIG/
MAG
Manual de instruções
Tocha de solda manual para solda-
gem MIG/MAG
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Fronius MTG 5300s
Inhaltszusammenfassung für Fronius MTG 5300s
- Seite 1 Torche de soudage MIG/MAG ma- nuelle Istruzioni per l'uso Torcia per saldatura manuale MIG/ Manual de instruções Tocha de solda manual para solda- gem MIG/MAG 42,0410,1809 005-29052020 Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).
-
Seite 3: Einleitung
Fronius Produkt. Die vorliegende Anleitung hilft Ihnen, sich mit diesem vertraut zu machen. Indem Sie die Anleitung sorgfältig lesen, lernen Sie die viel- fältigen Möglichkeiten Ihres Fronius Produktes kennen. Nur so können Sie seine Vorteile bestmöglich nutzen. Bitte beachten Sie auch die Sicherheitsvorschriften und sorgen Sie so für mehr Sicherheit am Einsatzort des Produktes. -
Seite 5: Inhaltsverzeichnis
Pflege, Wartung und Entsorgung....................... Allgemeines ............................Erkennen von defekten Verschleißteilen ....................Wartung bei jeder Inbetriebnahme......................Wartung bei jedem Austausch der Draht- /Korbspule................Fehlerdiagnose, Fehlerbehebung ......................Fehlerdiagnose, Fehlerbehebung ......................Technische Daten ............................Schweißbrenner gasgekühlt - MTG 5300s, MTG 5000-M ..............Technische Daten MTG ........................ -
Seite 7: Allgemein
Allgemein Gerätekonzept Die MIG/MAG-Schweißbrenner sind besonders robust und verlässlich. Die ergonomisch geformte Griffschale, ein Kugelgelenk und eine optimale Gewichtsverteilung ermöglichen ein ermüdungsfreies Arbeiten. Die Schweißbrenner lassen sich an die unterschiedlichsten Aufgabenstellungen anpassen und bewähren sich bestens in der manuellen Serien- und Einzelfertigung, sowie im Werk- stättenbereich. - Seite 8 VORSICHT! Verbrennungsgefahr durch heiße Schweißbrenner-Komponenten und heißes Kühl- mittel. Schwere Verbrühungen können die Folge sein. ► Vor Beginn aller in dieser Bedienungsanleitung beschriebenen Arbeiten sämtliche Schweißbrenner-Komponenten und das Kühlmittel auf Zimmertemperatur (+25 °C, +77 °F) abkühlen lassen. VORSICHT! Beschädigungsgefahr durch Betrieb ohne Kühlmittel. Schwerwiegende Sachschäden können die Folge sein.
-
Seite 9: Installation Und Inbetriebnahme
Installation und Inbetriebnahme Gasdüse wech- seln Gasdüse bis auf Anschlag aufschrauben Stahlseele mon- HINWEIS! tieren Beim Ablängen der Draht-Führungsseele darauf achten, dass ► beim Schnitt kein Grat in die Draht-Führungsseele hineinragt ► Seitenschneider leicht schräg stellen ► Grat abschleifen Beim Einschieben der Stahlseele kann kurz vor dem Ende ein leichter Widerstand spürbar sein. -
Seite 10: Schweißbrenner Anschließen
Schweißbrenner anschließen HINWEIS! Beim Anschließen des Schweißbren- ners kontrollieren ob ► sämtliche Anschlüsse fest angeschlos- sen sind ► sämtliche Kabel, Leitungen und Schlauchpakete unbeschädigt und kor- rekt isoliert sind. -
Seite 11: Pflege, Wartung Und Entsorgung
Pflege, Wartung und Entsorgung Allgemeines Regelmäßige und vorbeugende Wartung des Schweißbrenners sind wesentliche Faktoren für einen störungsfreien Betrieb. Der Schweißbrenner ist hohen Temperaturen und starker Verunreinigung ausgesetzt. Daher benötigt der Schweißbrenner eine häufigere Wartung als andere Komponenten des Schweißsystems. HINWEIS! Risiko durch unsachgemäßen Umgang mit dem Schweißbrenner. -
Seite 12: Wartung Bei Jeder Inbetriebnahme
Wartung bei jeder Verschleißteile kontrollieren Inbetriebnahme defekte Verschleißteile austauschen Gasdüse von Schweißspritzern befreien Gasdüse, Spritzerschutz und Isolationen auf Beschädigung prüfen und beschä- digte Komponenten austauschen. Zusätzlich bei jeder Inbetriebnahme, bei wassergekühlten Schweißbrennern: sicherstellen, dass alle Kühlmittel-Anschlüsse dicht sind sicherstellen, dass ein ordnungsgemäßer Kühlmittel-Rückfluss gegeben ist Wartung bei je- Draht-Förderschlauch mit reduzierter Druckluft reinigen dem Austausch... -
Seite 13: Fehlerdiagnose, Fehlerbehebung
Behebung: Schweißbrenner austauschen Keine Funktion nach Drücken der Brennertaste Netzschalter der Stromquelle eingeschaltet, Anzeigen an der Stromquelle leuchten Ursache: FSC (‘Fronius System Connector’ - Zentralanschluss) nicht bis auf Anschlag eingesteckt Behebung: FSC bis auf Anschlag einstecken Ursache: Schweißbrenner oder Schweißbrenner-Steuerleitung defekt Behebung: Schweißbrenner austauschen... - Seite 14 Schlechte Schweißeigenschaften Ursache: Falsche Schweißparameter Behebung: Einstellungen korrigieren Ursache: Masseverbindung schlecht Behebung: Guten Kontakt zum Werkstück herstellen Ursache: Kein oder zu wenig Schutzgas Behebung: Druckminderer, Gasschlauch, Gas-Magnetventil und Schweißbrenner-Gas- anschluss überprüfen. Bei gasgekühlten Schweißbrennern Gasabdichtung überprüfen, geeignete Draht-Führungsseele verwenden Ursache: Schweißbrenner undicht Behebung: Schweißbrenner austauschen Ursache:...
- Seite 15 Schlechte Drahtförderung Ursache: Je nach System, Bremse im Drahtvorschub oder in der Stromquelle zu fest eingestellt Behebung: Bremse lockerer einstellen Ursache: Bohrung des Kontaktrohres verlegt Behebung: Kontaktrohr austauschen Ursache: Draht-Führungsseele oder Draht-Führungseinsatz defekt Behebung: Draht-Führungsseele oder Draht-Führungseinsatz auf Knicke, Verschmut- zung, etc.
- Seite 16 Schweißbrenner wird sehr heiß Ursache: Nur bei Multilock-Schweißbrennern: Überwurfmutter des Brennerkörpers lo- cker Behebung: Überwurfmutter festziehen Ursache: Schweißbrenner wurde über dem maximalen Schweißstrom betrieben Behebung: Schweißleistung herabsetzen oder leistungsfähigeren Schweißbrenner ver- wenden Ursache: Schweißbrenner zu schwach dimensioniert Behebung: Einschaltdauer und Belastungsgrenzen beachten Ursache: Nur bei wassergekühlten Anlagen: Kühlmittel-Durchfluss zu gering Behebung: Kühlmittel-Stand, Kühlmittel-Durchflussmenge, Kühlmittel-Verschmutzung,...
- Seite 17 Fehlfunktion der Brennertaste Ursache: Steckverbindungen zwischen Schweißbrenner und Stromquelle fehlerhaft Behebung: Steckverbindungen ordnungsgemäß herstellen / Stromquelle oder Schweiß- brenner zum Service Ursache: Verunreinigungen zwischen Brennertaste und dem Gehäuse der Brennertas- Behebung: Verunreinigungen entfernen Ursache: Steuerleitung ist defekt Behebung: Service-Dienst verständigen Porosität der Schweißnaht Ursache: Spritzerbildung in der Gasdüse, dadurch unzureichender Gasschutz der...
-
Seite 18: Technische Daten
Technische Daten Schweißbrenner MTG 5300s MTG 5300-M gasgekühlt - MTG 5300s, MTG 5000- I (Ampère) 10 min / 40° C 40 % ED* 500 40 % ED* 500 M21 (EN 439) 60 % ED* 420 60 % ED* 420 100 % ED* 360 100 % ED* 360 I (Ampère) 10 min / 40°...
