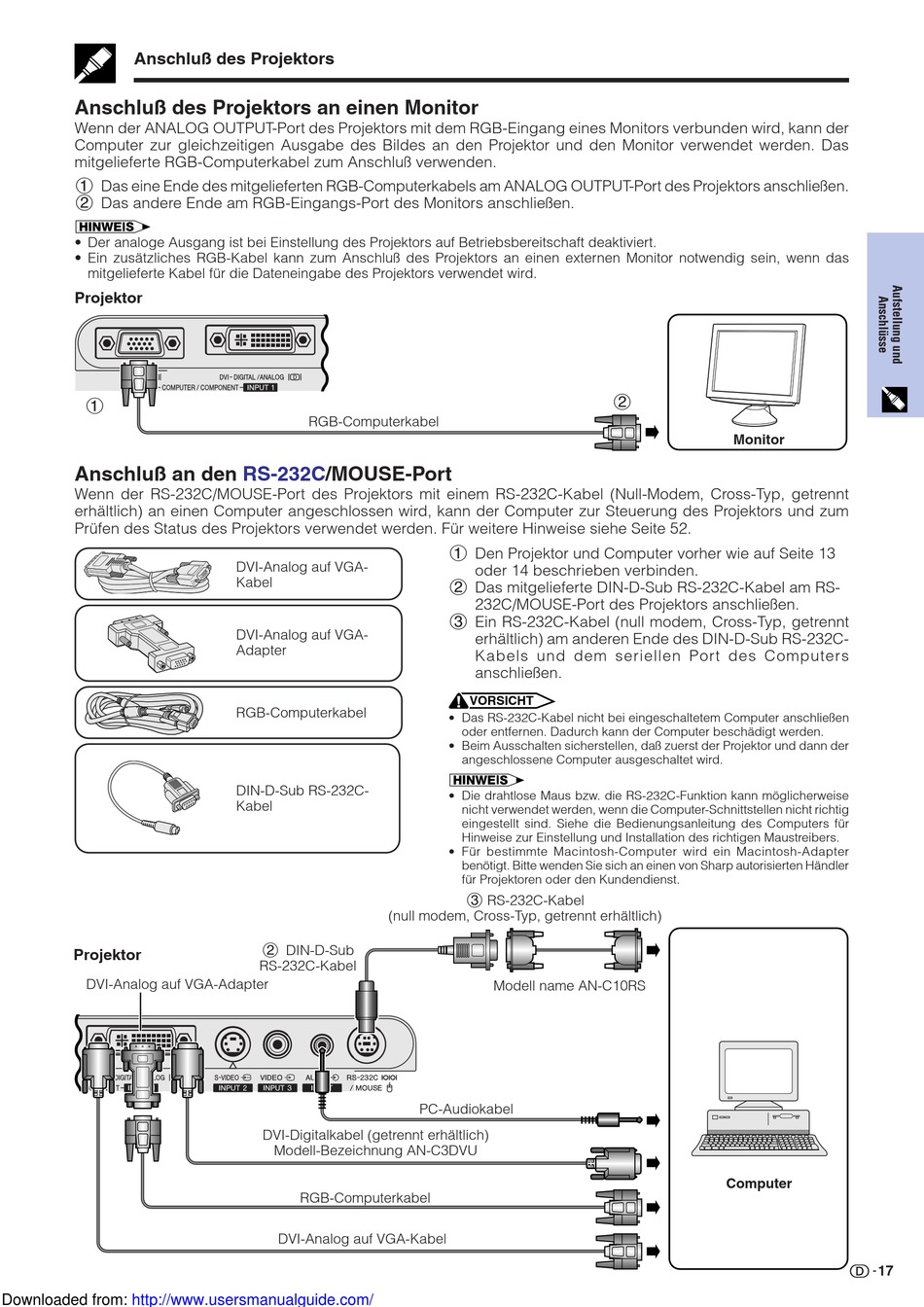

Anschluß des Projektors
Anschluß des Projektors an einen Monitor
Wenn der ANALOG OUTPUT-Port des Projektors mit dem RGB-Eingang eines Monitors verbunden wird, kann der
Computer zur gleichzeitigen Ausgabe des Bildes an den Projektor und den Monitor verwendet werden. Das
mitgelieferte RGB-Computerkabel zum Anschluß verwenden.
1 Das eine Ende des mitgelieferten RGB-Computerkabels am ANALOG OUTPUT-Port des Projektors anschließen.
2 Das andere Ende am RGB-Eingangs-Port des Monitors anschließen.
• Der analoge Ausgang ist bei Einstellung des Projektors auf Betriebsbereitschaft deaktiviert.
• Ein zusätzliches RGB-Kabel kann zum Anschluß des Projektors an einen externen Monitor notwendig sein, wenn das
mitgelieferte Kabel für die Dateneingabe des Projektors verwendet wird.
Projektor
1
Anschluß an den RS-232C/MOUSE-Port
Wenn der RS-232C/MOUSE-Port des Projektors mit einem RS-232C-Kabel (Null-Modem, Cross-Typ, getrennt
erhältlich) an einen Computer angeschlossen wird, kann der Computer zur Steuerung des Projektors und zum
Prüfen des Status des Projektors verwendet werden. Für weitere Hinweise siehe Seite 52.
Projektor
DVI-Analog auf VGA-Adapter
Downloaded from: http://www.usersmanualguide.com/
RGB-Computerkabel
DVI-Analog auf VGA-
Kabel
DVI-Analog auf VGA-
Adapter
RGB-Computerkabel
DIN-D-Sub RS-232C-
Kabel
(null modem, Cross-Typ, getrennt erhältlich)
2 DIN-D-Sub
RS-232C-Kabel
DVI-Digitalkabel (getrennt erhältlich)
Modell-Bezeichnung AN-C3DVU
RGB-Computerkabel
DVI-Analog auf VGA-Kabel
1 Den Projektor und Computer vorher wie auf Seite 13
oder 14 beschrieben verbinden.
2 Das mitgelieferte DIN-D-Sub RS-232C-Kabel am RS-
232C/MOUSE-Port des Projektors anschließen.
3 Ein RS-232C-Kabel (null modem, Cross-Typ, getrennt
erhältlich) am anderen Ende des DIN-D-Sub RS-232C-
Kabels und dem seriellen Port des Computers
anschließen.
VORSICHT
• Das RS-232C-Kabel nicht bei eingeschaltetem Computer anschließen
oder entfernen. Dadurch kann der Computer beschädigt werden.
• Beim Ausschalten sicherstellen, daß zuerst der Projektor und dann der
angeschlossene Computer ausgeschaltet wird.
• Die drahtlose Maus bzw. die RS-232C-Funktion kann möglicherweise
nicht verwendet werden, wenn die Computer-Schnittstellen nicht richtig
eingestellt sind. Siehe die Bedienungsanleitung des Computers für
Hinweise zur Einstellung und Installation des richtigen Maustreibers.
• Für bestimmte Macintosh-Computer wird ein Macintosh-Adapter
benötigt. Bitte wenden Sie sich an einen von Sharp autorisierten Händler
für Projektoren oder den Kundendienst.
3 RS-232C-Kabel
Modell name AN-C10RS
PC-Audiokabel
2
Monitor
Computer
