Anschluß des Projektors

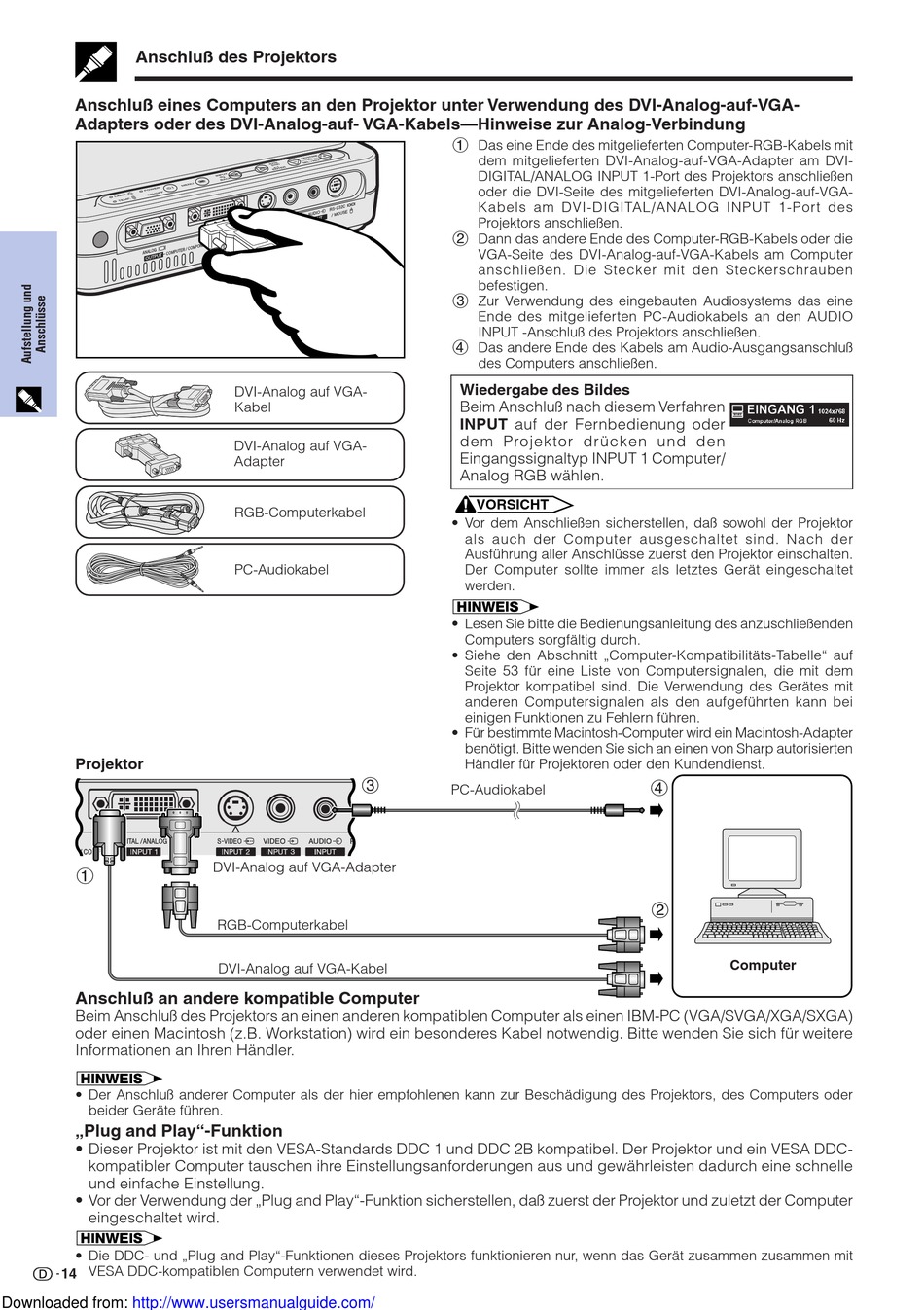

Anschluß eines Computers an den Projektor unter Verwendung des DVI-Analog-auf-VGA-
Adapters oder des DVI-Analog-auf- VGA-Kabels—Hinweise zur Analog-Verbindung
Projektor
1
Anschluß an andere kompatible Computer
Beim Anschluß des Projektors an einen anderen kompatiblen Computer als einen IBM-PC (VGA/SVGA/XGA/SXGA)
oder einen Macintosh (z.B. Workstation) wird ein besonderes Kabel notwendig. Bitte wenden Sie sich für weitere
Informationen an Ihren Händler.
• Der Anschluß anderer Computer als der hier empfohlenen kann zur Beschädigung des Projektors, des Computers oder
beider Geräte führen.
„Plug and Play"-Funktion
• Dieser Projektor ist mit den VESA-Standards DDC 1 und DDC 2B kompatibel. Der Projektor und ein VESA DDC-
kompatibler Computer tauschen ihre Einstellungsanforderungen aus und gewährleisten dadurch eine schnelle
und einfache Einstellung.
• Vor der Verwendung der „Plug and Play"-Funktion sicherstellen, daß zuerst der Projektor und zuletzt der Computer
eingeschaltet wird.
• Die DDC- und „Plug and Play"-Funktionen dieses Projektors funktionieren nur, wenn das Gerät zusammen zusammen mit
VESA DDC-kompatiblen Computern verwendet wird.
14
Downloaded from: http://www.usersmanualguide.com/
DVI-Analog auf VGA-
Kabel
DVI-Analog auf VGA-
Adapter
RGB-Computerkabel
PC-Audiokabel
3
DVI-Analog auf VGA-Adapter
RGB-Computerkabel
DVI-Analog auf VGA-Kabel
1 Das eine Ende des mitgelieferten Computer-RGB-Kabels mit
dem mitgelieferten DVI-Analog-auf-VGA-Adapter am DVI-
DIGITAL/ANALOG INPUT 1-Port des Projektors anschließen
oder die DVI-Seite des mitgelieferten DVI-Analog-auf-VGA-
Kabels am DVI-DIGITAL/ANALOG INPUT 1-Port des
Projektors anschließen.
2 Dann das andere Ende des Computer-RGB-Kabels oder die
VGA-Seite des DVI-Analog-auf-VGA-Kabels am Computer
anschließen. Die Stecker mit den Steckerschrauben
befestigen.
3 Zur Verwendung des eingebauten Audiosystems das eine
Ende des mitgelieferten PC-Audiokabels an den AUDIO
INPUT -Anschluß des Projektors anschließen.
4 Das andere Ende des Kabels am Audio-Ausgangsanschluß
des Computers anschließen.
Wiedergabe des Bildes
Beim Anschluß nach diesem Verfahren
INPUT auf der Fernbedienung oder
dem Projektor drücken und den
Eingangssignaltyp INPUT 1 Computer/
Analog RGB wählen.
VORSICHT
• Vor dem Anschließen sicherstellen, daß sowohl der Projektor
als auch der Computer ausgeschaltet sind. Nach der
Ausführung aller Anschlüsse zuerst den Projektor einschalten.
Der Computer sollte immer als letztes Gerät eingeschaltet
werden.
• Lesen Sie bitte die Bedienungsanleitung des anzuschließenden
Computers sorgfältig durch.
• Siehe den Abschnitt „Computer-Kompatibilitäts-Tabelle" auf
Seite 53 für eine Liste von Computersignalen, die mit dem
Projektor kompatibel sind. Die Verwendung des Gerätes mit
anderen Computersignalen als den aufgeführten kann bei
einigen Funktionen zu Fehlern führen.
• Für bestimmte Macintosh-Computer wird ein Macintosh-Adapter
benötigt. Bitte wenden Sie sich an einen von Sharp autorisierten
Händler für Projektoren oder den Kundendienst.
PC-Audiokabel
4
2
Computer
