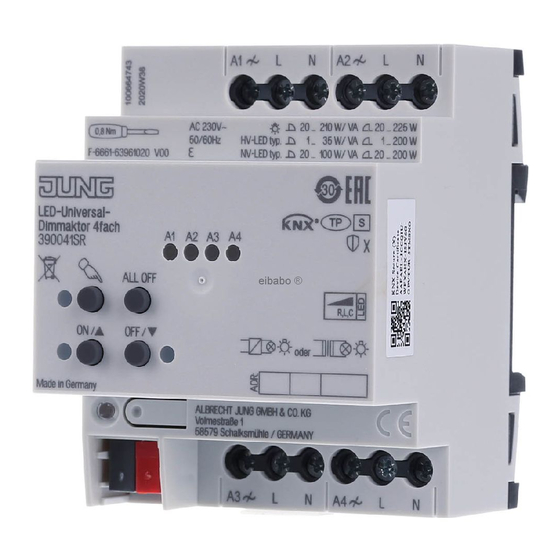

Jung 390041SR Produktdokumentation

Led-universal-dimmaktor 4fach
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Produktdokumentation
LED-Universal-Dimmaktor 4fach
Art.-Nr. 390041SR
ALBRECHT JUNG GMBH & CO. KG
Volmestraße 1
58579 Schalksmühle
GERMANY
Telefon: +49 2355 806-0
Telefax: +49 2355 806-204
kundencenter@jung.de
Stand der Dokumentation: 27.08.2020
www.jung.de
TD ​ 6 3961320

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Jung 390041SR

Inhaltszusammenfassung für Jung 390041SR

  • Seite 1 Produktdokumentation LED-Universal-Dimmaktor 4fach Art.-Nr. 390041SR ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de Stand der Dokumentation: 27.08.2020 www.jung.de TD ​ 6 3961320...

  • Seite 2: Inhaltsverzeichnis

    10.4 Betrieb mit Universal-Leistungszusatz.............. 45 10.4.1 Parameter Betrieb mit Universal-Leistungszusatz (ALT)...... 46 10.5 Dimmkennlinie .....................  47 10.5.1 Parameter Dimmkennlinie ...............  53 10.6 Helligkeitsbereich.................... 55 10.6.1 Parameter Helligkeitsbereich.............. 58 LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 2 von 194...
  • Seite 3 10.16.2Objektliste Treppenhausfunktion ............ 132 10.17 Verknüpfungsfunktion .................. 133 10.17.1Parameter Verknüpfungsfunktion ............ 135 10.17.2Objektliste Verknüpfungsfunktion ............ 136 10.18 Betriebsstundenzähler .................. 137 10.18.1Parameter Betriebsstundenzähler ............ 142 10.18.2Objektliste Betriebsstundenzähler ............ 145 LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 3 von 194...
  • Seite 4 11.4.2 Objektliste Sperrglied ................ 178 11.5 Vergleicher...................... 179 11.5.1 Parameter Vergleicher................ 181 11.5.2 Objektliste Vergleicher................ 183 11.6 Grenzwertschalter.................... 186 11.6.1 Parameter Grenzwertschalter.............. 188 11.6.2 Objektliste Grenzwertschalter.............. 190 12 Auslieferungszustand .................... 193 LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 4 von 194...

  • Seite 5: Informationen Zum Produkt

    Rückmeldefunktionen, eine Sperr- oder alternativ eine Zwangsstellungsfunk- tion, eine Verknüpfungsfunktion, ein separat einstellbares Dimmverhalten, Soft- Dimmfunktionen, Zeitverzögerungen und eine Treppenhausfunktion mit Vorwarnung vor Abschaltung der Beleuchtung. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 5 von 194...
  • Seite 6 Logikfunktionen besitzen eigene KNX-Kommunikati- onsobjekte und könnenTelegramme des Aktors oder anderer Busgeräte verarbeiten. Das Gerät ist updatefähig. Firmware-Updates können komfortabel mit der Jung ETS Service-App (Zusatzsoftware) durchgeführt werden. Das Gerät ist KNX Data Secure fähig. KNX Data Secure bietet Schutz vor Manipulati- on in der Gebäudeautomation und kann im ETS-Projekt konfiguriert werden.

  • Seite 7: Geräteaufbau

    Informationen zum Produkt | Geräteaufbau Geräteaufbau Bild 1: Geräteaufbau Tastenfeld für Handbedienung Programmiertaste und -LED KNX Anschluss Status-LED Ausgänge Anschlüsse Verbraucher LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 7 von 194...

  • Seite 8: Technische Daten

    Lastart: (siehe Bild 2), (siehe Bild 3) ETS Parameter Lastart universal (mit Einmessvorgang) LJ konventioneller Trafo (induktiv / Phasenanschnitt) LED (Phasenanschnitt) dž elektronischer Trafo (kapazitiv / Phasenabschnitt) LED (Phasenabschnitt) Bild 2: LED Lampenlasten LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 8 von 194...

  • Seite 9: Zubehör

    Inbetriebnahme-Modus S-Mode Nennspannung KNX DC 21 ... 32 V SELV Stromaufnahme KNX 6 ... 15 mA Anschlussart KNX Anschlussklemme Zubehör Abdeckkappe 2050 K Kompensationsmodul LED KMLED230U LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 9 von 194...

  • Seite 10: Sicherheitshinweise

    61558-2-6 (VDE 0570 Teil 2-6) verwenden. Das Gerät darf nicht geöffnet und außerhalb der technischen Spezifikation betrieben werden. Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 10 von 194...

  • Seite 11: Montage Und Elektrischer Anschluss

    Mischlast kapazitiv-induktiv nicht zulässig Pro Leitungsschutzschalter 16 A maximal 600 W LED- oder Kompaktleucht- stofflampen anschließen. Bei Anschluss von Trafos die Angaben des Trafoh- erstellers beachten. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 11 von 194...
  • Seite 12 Auslieferungszustand beachten. Vor Anschluss und Einschalten den Dimmak- tor auf die geänderte Ausgangsbelegung programmieren. Parallelgeschaltete Dimmausgänge nicht mit Leistungszusätzen erweitern. Bild 4: Geräteanschluss (Anschlussbeispiel) ￭ Lampenlasten entsprechend Anschlussbeispiel anschließen. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 12 von 194...

  • Seite 13: Hilfe Im Problemfall

    Gerät mindestens 15 Minuten abkühlen lassen. Einbausituation prüfen, für Kühlung sorgen, z. B. Abstand zu umgebenden Geräten schaffen. Ursache 2: Überspannungsschutz hat ausgelöst. HV-LED-Phasenabschnitt: Betrieb in Einstellung "HV-LED-Phasenanschnitt" prüfen, dazu ggf. angeschlossene Last reduzieren. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 13 von 194...
  • Seite 14 Handbetrieb deaktivieren (permanenten Handbetrieb ausschalten). Ursache 3: Keine oder fehlerhafte Anwendungssoftware. Programmierung überprüfen und korrigieren. Alle Ausgänge aus und kein Einschalten möglich Ursache 1: Busspannungsausfall. Busspannung kontrollieren. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 14 von 194...
  • Seite 15 LED-Lampe leuchtet schwach bei ausgeschaltetem Dimmer Ursache: LED-Lampe ist für diesen Dimmer nicht optimal geeignet. Kompensationsmodul verwenden, siehe Zubehör. LED-Lampe eines anderen Typs oder Herstellers verwenden. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 15 von 194...

  • Seite 16: Inbetriebnahme

    Durch erneutes kurzes Drücken der Programmier-Taste kann der Program- mier-Modus wie gewohnt auch im Safe-State-Mode ein- und ausgeschaltet werden. Die Programmier-LED beendet bei aktivem Programmiermodus das Blinken. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 16 von 194...
  • Seite 17 Inbetriebnahme Safe-State-Mode deaktivieren ￭ Busspannung ausschalten (ca. 15 s warten) oder ETS-Programmiervorgang durchführen. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 17 von 194...

  • Seite 18: Applikationsprogramme

    ETS5 ab Version 5.7.3 und ETS6 Dedizierte Applikation für Secure-Betrieb. für ETS5 ab Version 5.7.3 und ETS6 ab Maskenversion SystemB (07B0) Kurzbeschreibung Multifunktionale Dimmapplikation mit Logikfunktionen und Handbedienung. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 18 von 194...

  • Seite 19: Funktionsumfang

    Einbeziehung in Lichtszenen möglich: Bis zu 64 interne Szenen sind je Aus- gang parametrierbar. – Betriebsstundenzähler einzeln für jeden Ausgang aktivierbar. – Eingangsüberwachung auf zyklische Aktualisierung des Schalten-Objekts mit Sicherheitsstellung. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 19 von 194...
  • Seite 20 Grenzwertschalter mit Hysterese mit oberem und unterem Schwellwert bei 9 verschiedenen Eingangs-Datenformaten. Inkl. Vorgabe der 1-Bit-Ausgabewer- – Die Logikfunktionen besitzen eigene KNX-Kommunikationsobjekte und kön- nenTelegramme des Aktors oder anderer Busgeräte verarbeiten. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 20 von 194...

  • Seite 21: Hinweise Zur Software

    Zur Projektierung und Inbetriebnahme des Gerätes ist die ETS5 ab Version 5.7.3 oder die ETS6 erforderlich. Eine Projektierung und Inbetriebnahme des Geräts mit der ETS2, ETS3 oder ETS4 ist nicht möglich. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 21 von 194...

  • Seite 22: Bedienung Und Anzeige

    Alle Ausgänge ausschalten Die LED (4) zeigen den Status der Ausgänge optional nur temporär an (para- meterabhängig). Betriebsarten – Busbetrieb: Bedienung über Tastsensoren oder andere Busgeräte LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 22 von 194...
  • Seite 23 LED ǃ (7) leuchtet, LED A1... (4) des ersten konfigurierten Ausgangs blinkt. Permanenter Handbetrieb ist eingeschaltet. Permanenten Handbetrieb ausschalten Das Gerät befindet sich im permanenten Handbetrieb. ￭ Taste ǃ (6) mindestens 5 s drücken. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 23 von 194...
  • Seite 24 Das Gerät befindet sich im permanenten Handbetrieb. Ein oder mehrere Ausgänge wurden im Handbetrieb gesperrt. ￭ Taste ǃ (6) so oft drücken, bis der zu entsperrende Ausgang angewählt ist. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 24 von 194...
  • Seite 25 Bedienung und Anzeige | Tastenbedienung und Anzeigefunktionen ￭ Tasten DŽ (9) und Dž (10) gleichzeitig mindestens 5 s drücken. Sperrung ist aufgehoben. LED A1... (4) des gewählten Ausgangs blinkt langsam. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 25 von 194...

  • Seite 26: Ets-Konfiguration

    Den Parameter "Sperrfunktion" auf der Parameterseite "Handbedienung" akti- vieren. Die Sperrfunktion der Handbedienung ist freigegeben und das Sperrobjekt wird sichtbar. ￭ Beim Parameter "Polarität Sperrobjekt" die gewünschte Telegrammpolarität parametrieren. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 26 von 194...
  • Seite 27 Handbedienung zuletzt eingestellten oder intern nachgeführten Zustand (direkter Betrieb, Zwangsstellung, Sperrverriegelung) eingestellt. Der Parameter "En- de der permanenten Handbedienung" legt dabei die Reaktion fest. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 27 von 194...
  • Seite 28 Einzelne Dimmkanäle lassen sich vor Ort durch eine Handbedienung am Gerät sper- ren, so dass die angeschlossenen Verbraucher nicht mehr über den KNX ansteuer- bar sind. Eine solche Sperrung der Busbedienung wird durch Bedienung im perma- LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 28 von 194...

  • Seite 29: Statusanzeige

    Handbetrieb aktiviert. Während einer Handbedienung bleibt die Statusanzeige immer aktiv. Am Ende eines Handbetriebs wird die Anzeigedauer der tempo- rären Statusanzeige neu angestoßen. Die Status-LED erlöschen dann nach Ablauf der konfigurierten Zeit. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 29 von 194...
  • Seite 30 Tür geschlossen, bleiben die Status-Anzeigen zur Energieeinsparung ausgeschaltet. Während einer laufenden Anzeigedauer sendet das Objekt "Temporäre Statu- sanzeige" bei weiteren Betätigungen der Taste "Handbedienung" keine neuen Telegramme aus. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 30 von 194...

  • Seite 31: Parameter Bedienung Und Anzeige

    0 = inaktiv; 1 = permanente Handbedienung aktiv: Das Objekt ist nur dann "EIN", wenn die permanente Handbedienung aktiviert ist. Dieser Parameter ist nur sichtbar, wenn die Statusfunktion freigegeben ist. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 31 von 194...
  • Seite 32 Statusanzeige neu angestoßen. Die Status-LED erlöschen dann nach Ablauf der konfigurierten Zeit. 6 ... 10 ... 255 Anzeigedauer (6...255) Dieser Parameter definiert die Anzeigedauer bei aktivierter temporärer Statusanzei- LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 32 von 194...
  • Seite 33 Wert "EIN". Wenn das Objekt ein Telegramm mit dem Wert "AUS" oder "EIN" emp- fängt, zeigen die Status-LED gemäß Anzeigedauer den Zustand der Ausgänge an. Die Handbedienung wird dabei nicht aktiviert. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 33 von 194...

  • Seite 34: Objektliste Bedienung Und Anzeige

    Status-LED gemäß Anzeigedauer den Zustand der Ausgänge an. Die Handbe- dienung wird dabei nicht aktiviert. Das Objekt ist nur sichtbar, wenn die temporäre Statusanzeige aktiviert ist LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 34 von 194...

  • Seite 35: Dimmbetrieb

    Auslieferungszustand beachten. Vor Anschluss und Einschalten den Dimmak- tor auf die geänderte Ausgangsbelegung programmieren. Bei einer Parallelverdrahtung von Dimmausgängen ist es nicht zulässig, an die betroffenen Lastausgänge zusätzliche Leistungserweiterungen anzuschließen! LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 35 von 194...
  • Seite 36 ETS verstellt, wenn die Kanaldefinition verändert wird. Dadurch können Para- metereinstellungen oder Zuordnungen von Gruppenadressen zu Objekten ver- loren gehen. Aus diesem Grund die Kanaldefinitionen zu Beginn der Parame- trierung des Aktors einstellen! LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 36 von 194...

  • Seite 37: Parameter Kanalkonfiguration

    Gruppenadressen angesteuert werden sollen (z. B. in Bürokomplexen oder bei Hotelzimmern). Bei der Einstellung "jeder Kanal individuell" können alle Dimmkanäle des Geräts autark konfiguriert wer- den. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 37 von 194...

  • Seite 38: Objektliste Kanalkonfiguration

    Helligkeitswert Dimmkanal ... (...) - 1 Byte 5.001 K, -, S, -, A Eingang 1 Byte Objekt zur Vorgabe eines absoluten Dimmwertes (Helligkeitswert 0…255) vom Bus. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 38 von 194...

  • Seite 39: Bezeichnung Des Dimmkanals

    Verwendung des Ausgangs verdeutlichen (z. B. "Wandleuch- te Wohnzimmer", "Deckenleuchte Bad"). Die Bezeichnungen werden ausschließlich in der ETS im Text der Parameterseiten und Kommunikationsobjekte verwendet. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 39 von 194...

  • Seite 40: Parameter Bezeichnung Des Dimmkanals

    Der in diesem Parameter eingegebene Text wird in den Namen der Kommunikati- onsobjekte übernommen und dient der Kennzeichnung des Dimmausgangs im ETS- Parameterfenster (z. B. "Wandleuchte Wohnzimmer", "Deckenleuchte Bad"). Der Text wird nicht in das Gerät programmiert. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 40 von 194...

  • Seite 41: Lastart Definieren

    Einmessen ermöglichen. In diesem Fall muss ein geeignetes Dimmprin- zip vorgewählt werden (siehe folgende Einstellungen). ￭ Den Parameter einstellen auf "elektronischer Trafo (kapazitiv / Phasenab- schnitt)". LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 41 von 194...
  • Seite 42 Durch Schutzfunktionen (Überspannungsabschaltung) wird sichergestellt, dass das Gerät nicht zerstört wird, wenn die angeschlossenen LED-Lampen in einem Dimm- prinzip angesteuert werden, für die sie herstellerseitig nicht ausgelegt sind. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 42 von 194...
  • Seite 43 Lampen flackern – Dimmaktor überhitzt (Ausgang schaltet wegen Übertemperatur ab) – Dimmaktor brummt Abhilfe: Angeschlossene Last reduzieren, Betrieb im Phasenabschnitt prüfen, Lam- pen gegen anderen Typ tauschen. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 43 von 194...

  • Seite 44: Parameter Lastart

    LED (Phasenanschnitt): Der Dimmkanal wird fest auf ein optimiertes Phasenan- schnittprinzip eingestellt. Es erfolgt kein automatisches Einmessen der Lastart. An den Ausgang können HV-LED oder Kompaktleuchtstofflampen angeschlossen wer- den, die für dieses Dimmprinzip optimiert sind. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 44 von 194...

  • Seite 45: Betrieb Mit Universal-Leistungszusatz

    Dimmaktor ohne Leistungszusatz. Der Dimmak- tor skaliert den einstellbaren Helligkeitsbereich für den betroffenen Kanal auto- matisch um, so dass eine Vorgabe und Rückmeldung im Bereich 0...100 % weiterhin möglich ist. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 45 von 194...

  • Seite 46: Parameter Betrieb Mit Universal-Leistungszusatz (Alt)

    Einstellung dieses Parameters automatisch das Ausgangssignal zur Verwen- dung von Universal-Leistungszusätzen an. Bei Anschluss des aktuellen Leistungs- zusatz LED Art.-Nr. ULZ1755REG ist diese Anpassung nicht erforderlich. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 46 von 194...

  • Seite 47: Dimmkennlinie

    Logarith- Wurzel- Lineare Quadrati- Kubische Exponen- mische funktion Funktion sche Funktion tialfunkti- Funktion [%] (2) [%] (3) Funktion [%] (5) [%] (1) [%] (4) [%] (6) LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 47 von 194...
  • Seite 48 Das 1-Byte Kommunikationsobjekt Helligkeitswert ist mit einer Gruppenadresse ver- bunden. Die Maximalhelligkeit ist auf 100 % eingestellt. Bei Empfang eines Hellig- keitswertes wird der Wert angesprungen. ￭ Die untere Helligkeitsgrenze prüfen/einstellen. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 48 von 194...
  • Seite 49 Grundhelligkeit ("Stufe 1", "Stufe 2" bis "Stufe 8" -> "1 %") oder alternativ durch die Minimalhelligkeit. Die in den folgenden Bildern gezeigten Dimmkennlinien unterscheiden diese Konfigurationsweisen und verdeutlichen die sich daraus erge- bende reale Dimmzeit eines Dimmvorgangs. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 49 von 194...
  • Seite 50 In einigen praktischen Anwendungsfällen ist eine lineare Dimmkennlinie nicht opti- mal. Deshalb ermöglicht der Aktor in der ETS alternativ eine benutzerdefinierte An- passung des Dimmverlaufes. Dadurch können beispielsweise Helligkeitsveränderun- LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 50 von 194...
  • Seite 51 Helligkeitsbereich in bis zu fünf Teilbereiche mit unter- schiedlichen Dimmschrittzeiten aufgeteilt wird. Bild 9: Benutzerdefinierte Dimmkennlinie als Beispiel mit Grundhelligkeit und Maxi- malhelligkeit Bild 10: Benutzerdefinierte Dimmkennlinie als Beispiel mit Minimalhelligkeit und LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 51 von 194...
  • Seite 52 "DAx - Dimmkennlinie" (x = Nummer des Dimmkanals 1...4) für jeden Bereich auf die erforderlichen Dimmschrittzeiten einstellen. Die Dimmkennlinie ist fertig definiert. Für jeden der bis zu fünf Teilbereiche wird mit der angegebenen Dimmschrittgeschwindigkeit gedimmt. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 52 von 194...

  • Seite 53: Parameter Dimmkennlinie

    An dieser Stelle wird der Helligkeitsgrenzwert des Bereiches parametriert. Dieser Grenzwert legt die Grenze zwischen dem ersten und dem zweiten Teilbereich fest. Bei einer linearen Kennlinie ist der Grenzwert fest auf 100 % eingestellt. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 53 von 194...
  • Seite 54 KNX möglichen 256 Dimmschritte an das Empfinden des menschlichen Auges. Bei einer Änderung dieses Parameters wird in dem darunter stehenden Diagramm der Verlauf der Kennlinie dargestellt. Die Wahl der Kennlinie hängt vom angeschlossenen Leuchtmittel ab. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 54 von 194...

  • Seite 55: Helligkeitsbereich

    Eine Empfehlung für Glühlampen und Halogenlampen ist in der ETS als Einstellhilfe angegeben. Bild 11: Beispiel eines Helligkeitsbereiches mit Grundhelligkeit ￭ Definition der unteren Helligkeitsgrenze mit Minimalhelligkeit (siehe Bild 12): LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 55 von 194...
  • Seite 56 Der Parameter "Untere Helligkeitsgrenze" ist auf "als Minimalhelligkeit" konfiguriert. ￭ Den Parameter "Minimalhelligkeit" auf den erforderlichen Helligkeitswert ein- stellen. Die eingestellte Helligkeit wird in keinem eingeschalteten Betriebszustand un- terschritten. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 56 von 194...
  • Seite 57 über das Helligkeitsobjekt Werte empfängt, die die Maximalhelligkeit überschreiten. Wenn eine Erweiterung der Leistung eines Dimmkanals durch Universal-Leis- tungszusätze aus unserem Haus stattfindet, ist die maximale Helligkeit auf höchstens 90 % zu reduzieren! LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 57 von 194...

  • Seite 58: Parameter Helligkeitsbereich

    Dieser Parameter ist nur sichtbar, wenn die "Untere Helligkeitsgrenze" als "Minimal- helligkeit" eingestellt ist. Maximalhelligkeit 10 % 100 % Die an dieser Stelle eingestellte Helligkeit wird in keinem eingeschalteten Betriebs- zustand überschritten. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 58 von 194...

  • Seite 59: Schalt-/Dimmverhalten

    "DAx - Allgemein" (x = Nummer des Dimmkanals 1...4) auf "andimmen" ein- stellen. Sobald ein neuer Helligkeitswert empfangen wird, wird dieser anhand der kon- figurierten Dimmschrittzeit anhand der vorgegebenen Dimmkennlinie einge- stellt. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 59 von 194...
  • Seite 60 Helligkeit verändert werden, die nicht durch den Szenenabruf ausgeschaltet wur- den. Hier ist es erforderlich, dass Dimmkanäle nicht auf ein relatives Dimmen reagie- ren und folglich nicht einschalten. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 60 von 194...
  • Seite 61 Bei einer Handbedienung vor Ort am Gerät kann im Zustand "AUS" stets durch eine lange Tastenbedienung eingeschaltet und hochgedimmt werden. Der Parameter "Bei relativem Hochdimmen im ausgeschalteten Zustand" hat folglich auf eine Handbedienung keine Auswirkung. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 61 von 194...

  • Seite 62: Parameter Schalt-/Dimmverhalten

    Hier wird die Fadingzeit eingestellt, wenn beim Dimmverhalten das Fading vorgege- ben ist. Ein Dimmvorgang über Fading dauert exakt die parametrierte Zeit. Die Ein- stellung "0" bewirkt ein direktes Anspringen des Helligkeitswerts. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 62 von 194...
  • Seite 63 Telegramm "Hochdimmen" ein. keine Reaktion: Der Dimmkanal reagiert nur dann auf ein relatives Dimmtelegramm, wenn er eingeschaltet ist. Im Zustand "AUS" ignoriert der Kanal ein Telegramm "Hochdimmen". LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 63 von 194...

  • Seite 64: Zentralfunktionen

    Erst wenn die Zentralfunktionen 2 und 3 deaktiviert sind, kann der zugeordnete Ausgang wieder durch Zentralfunktion 1 angesteuert werden. Nach Busspannungswiederkehr sind alle Zentralfunktionen inaktiv. Es werden keine Zentralfunktionen bei Busspannungsausfall gespeichert. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 64 von 194...
  • Seite 65 Der durch die Zentralfunktionen neu eingestellte Zustand wird in den Rückmel- de-Objekten nachgeführt und, falls diese aktiv sendend sind, auch auf den Bus ausgesendet. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 65 von 194...

  • Seite 66: Parameter Allgemein Zentralfunktionen

    Checkbox (ja / nein) Zentralfunktion X Zuordnung (X = 1...6) Diese Parameter ordnen die Zusatzfunktionen dem gewählten Dimmkanal zu. Diese Parameter sind nur bei freigegebenen Zentralfunktionen sichtbar. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 66 von 194...
  • Seite 67 Reaktion: Der Dimmkanal reagiert nur dann auf ein relatives Dimmtelegramm, wenn er eingeschaltet ist. Im Zustand "AUS" ignoriert der Kanal ein Telegramm "Hochdimmen". Dieser Parameter ist nur bei den Einstellungen Schalten & Dimmen sichtbar. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 67 von 194...

  • Seite 68: Objektliste Allgemein Zentralfunktionen

    Zentralfunktion ... 1 Byte 5.001 K, (L), S, -, 16, 19, 22 (...) - Eingang 1 Byte Objekt zur Vorgabe eines absoluten Dimmwertes (Helligkeitswert 0…255) vom Bus. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 68 von 194...

  • Seite 69: Zeiten

    1 s, 2 s, 5 s, 10 s Zu Beginn und am Ende der Zusatzfunktion "Sperren" kann ein Dimmkanal blinken. An dieser Stelle wird allgemein für alle betroffenen Dimmkanäle die Blink-Zykluszeit eingestellt. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 69 von 194...

  • Seite 70: Reset- Und Initialisierungsverhalten

    Helligkeitswert wird in den Rückmeldeobjekten nachgeführt. Aktiv sendende Rückmeldeobjekte senden auch nach einem ETS-Programmiervorgang erst, wenn die Initialisierung abgeschlossen und ggf. die "Verzögerungszeit nach Busspannungswiederkehr" abgelaufen ist. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 70 von 194...
  • Seite 71 Andernfalls erfolgt keine Speicherung (Helligkeitswerte = "0"). Fällt die Busspannung aus, während eine Handbedienung am Gerät aktiviert ist, so wird der Parameter "Verhalten bei Busspannungsausfall" nicht ausge- führt. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 71 von 194...
  • Seite 72 Busspannungswiederkehr" abgelaufen ist. Bei Zwangsstellung als Zusatzfunktion: Das Kommunikationsobjekt der Zwangsstellung kann nach Busspannungswiederkehr separat initialisiert wer- den. Dadurch wird bei einer Aktivierung der Zwangsstellung bei Busspan- LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 72 von 194...
  • Seite 73 Zwangsstellung nach Busspannungswiederkehr aktiviert ist! Bei Sperrfunktion als Zusatzfunktion: Aktive Sperrfunktionen sind nach Buss- pannungswiederkehr stets inaktiv. Bei Busspannungswiederkehr wird eine aktive Handbedienung beendet. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 73 von 194...

  • Seite 74: 1Parameter Reset- Und Initialisierungsverhalten

    Helligkeitswert: Der Kanal stellt den mit dem nachfolgenden Parameter definierten Helligkeitswert her. Ausschalten: Bei Busspannungsausfall wird der Kanal ausgeschaltet. keine Reaktion: Bei Busspannungsausfall behält der Aktor den aktuellen Helligkeits- wert bei. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 74 von 194...
  • Seite 75 Die Wert muss stets zwischen dem oberen und unteren Hel- ligkeitsgrenzwert des Dimmbereichs liegen. Die Auswahl "Grundhelligkeit" entfällt bei Verwendung einer Minimalhelligkeit. Der Parameter ist nur bei der Einstellung "Helligkeitswert" sichtbar LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 75 von 194...

  • Seite 76: Kanalorientierte Rückmeldungen

    (nur, wenn sich der Schaltzustand dadurch verändert). – Immer bei Busspannungswiederkehr, bei Netzspannungsausfall ("AUS") oder am Ende eines ETS-Programmiervorgangs (ggf. auch zeitverzögert und nach dem Einmessen der Last). LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 76 von 194...
  • Seite 77 Die Rückmeldungen müssen auf der Parameterseite "Dimmkanal... -> DA... - Allge- mein -> Freigaben" freigegeben sein. Zudem muss die Schaltstatus-Rückmeldung auf aktiv sendend konfiguriert sein. ￭ Den Parameter einstellen auf "bei jeder Aktualisierung Objekt 'Schalten'/'Zen- tral'". LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 77 von 194...
  • Seite 78 Die Schaltstatus-Rückmeldetelegramme können falls aktiv sendend zusätzlich zur Übertragung bei Aktualisierung auch zyklisch ausgesendet werden. ￭ Den Parameter "Zyklisches Senden" auf der Parameterseite "Dimmkanal ... -> DA... - Allgemein -> Rückmeldungen" aktivieren. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 78 von 194...

  • Seite 79: 2Helligkeitswert-Rückmeldung

    In der Funktion als passives Statusobjekt erfolgt keine Telegramm- übertragung bei Aktualisierung. Hier muss der Objektwert ausgelesen werden. Die ETS setzt automatisch die zur Funktion erforderlichen Kommunikationsflags des Ob- jekts. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 79 von 194...
  • Seite 80 Telegrammwert der Rückmeldung nicht zwangsläufig ändern. Folglich wird bei z. B. zyklischen Telegrammen auf das Objekt "Helligkeitswert" auch eine entsprechende Helligkeitswert-Rückmeldung erzeugt. ￭ Den Parameter einstellen auf "nur bei Änderung des Rückmeldewerts". LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 80 von 194...
  • Seite 81 ￭ Den Parameter deaktivieren. Das zyklische Senden ist deaktiviert, so dass die Rückmeldungen nur bei Ak- tualisierung durch den Aktor auf den KNX ausgesendet werden. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 81 von 194...

  • Seite 82: 3Kurzschluss-Rückmeldung

    Verzögerungszeit wird keine Rückmeldung ausgesendet, auch dann nicht, wenn sich der Zustand während der Verzögerung ändert. ￭ Den Parameter deaktivieren. Die Kurzschluss-Rückmeldungen werden nach Busspannungswiederkehr oder nach einem ETS-Programmiervorgang sofort ausgesendet. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 82 von 194...

  • Seite 83: 4Überlast- Und Netzspannungsausfall-Rückmeldung

    Ausgänge gemeinsam eingestellt wird. ￭ Den Parameter "Verzögerung nach Busspannungswiederkehr" auf der Para- meterseite "Dimmkanal ... -> DA... - Allgemein -> Rückmeldungen" aktivieren. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 83 von 194...

  • Seite 84: 5Lastart-Rückmeldung

    Den Parameter "Art der Rückmeldung" einstellen Die Lastart-Rückmeldung wird ausgesendet, sobald diese aktualisiert wird. Nach Netzspannungswiederkehr an einem Lastausgang, Busspannungswie- derkehr, oder nach einem ETS-Programmiervorgang erfolgt automatisch eine Telegrammübertragung der Rückmeldung. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 84 von 194...

  • Seite 85: 6Parameter Rückmeldungen

    Rückmeldung ist passives Statusobjekt: Ein Schaltstatus wird nur dann als Antwort ausgesendet, wenn das Rückmeldeobjekt vom KNX ausgelesen wird. Nach Buss- pannungswiederkehr oder nach einem ETS-Programmiervorgang erfolgt keine auto- matische Telegrammübertragung der Rückmeldung. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 85 von 194...
  • Seite 86 Parameter aktiviert: Das zyklische Senden ist aktiviert. Parameter deaktiviert: Das zyklische Senden ist deaktiviert, so dass die Rückmel- dungen nur bei Aktualisierung durch den Aktor auf den KNX ausgesendet werden. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 86 von 194...
  • Seite 87 Telegrammwert), sendet der Aktor auch keine Rückmel- dung aus. Folglich wird bei einem aktiv sendenden Rückmeldeobjekt dann auch kein Telegramm mit selbem Inhalt wiederholt ausgegeben. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 87 von 194...
  • Seite 88 ETS-Programmiervorgang zeitverzögert auf den KNX ausgesendet werden. Der aktivierte Parameter bewirkt eine Verzögerung bei Busspannungswiederkehr. Die Verzögerungszeit wird auf der Parameterseite "Allgemein" parametriert. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 88 von 194...
  • Seite 89 (per Parameter eingestellt) / "2" = Phasenanschnitt (per Parameter eingestellt) / "3" = universal, eingemessen auf kapazitive oder ohmsche Last / "4" = universal, einge- messen auf induktive Last / "5" ... "255" nicht verwendet LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 89 von 194...

  • Seite 90: 7Objektliste Rückmeldungen

    K, L, -, Ü, A 205, 211 schluss Ausgang 1 Bit Objekt zur Meldung eines Kurzschlusses bezogen auf den Dimmkanal ("1" = Kurzschluss vorhanden / "0" = Kurzschluss nicht vorhanden). LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 90 von 194...
  • Seite 91 1 Bit Objekt zur Meldung einer Überlast oder eines Netzspannungsausfall bezogen auf den Dimmkanal ("1" = Überlast/Netzspannungsausfall vorhanden / "0" = Über- last/Netzspannungsausfall nicht vorhanden). LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 91 von 194...

  • Seite 92: Sammelrückmeldung Schaltstatus

    In den zuletzt genannten Fällen sind auch die zugehörigen "S"- Bits dauerhaft "0", weil es keinen Schaltzustand gibt. Ein "blinkender" Ausgang (siehe "Sperrfunktion") wird stets als "eingeschaltet" zurückgemeldet. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 92 von 194...
  • Seite 93 Der Aktor aktualisiert den Rückmeldewert im Objekt nur dann, wenn sich auch der Telegrammwert (z. B. "AUS" nach "EIN") ändert oder sich der Schaltzu- stand intern verändert (z. B. durch eine Zeitfunktion). Ändert sich der Tele- LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 93 von 194...
  • Seite 94 Den Parameter "Zyklisches Senden" deaktivieren. Das zyklische Senden ist deaktiviert, so dass die Sammelrückmeldung nur bei Änderung oder Aktualisierung eines der Schaltzustände auf den KNX ausge- sendet wird. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 94 von 194...

  • Seite 95: 1Parameter Allgemein Sammelrückmeldung

    Statusobjekt: Ein Status wird nur dann als Antwort ausgesendet, wenn das Rückmeldeobjekt vom KNX ausgelesen wird. Nach Busspannungswiederkehr oder nach einem ETS-Programmiervorgang erfolgt keine automatische Telegrammüber- tragung der Rückmeldung. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 95 von 194...
  • Seite 96 Parameter aktiviert: Das zyklische Senden ist aktiviert. Parameter deaktiviert: Das zyklische Senden ist deaktiviert, so dass die Rückmel- dungen nur bei Aktualisierung durch den Aktor auf den KNX ausgesendet werden. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 96 von 194...

  • Seite 97: 2Objektliste Sammelrückmeldung

    1...4. In der Sammelrückmeldung werden die Schaltzustände in nur einem Tele- gramm zusammengefasst. Das Objekt enthält bitorientiert die Rückmeldeinformatio- nen. Das Objekt kann aktiv sendend oder passiv auslesbar sein (parameterabhän- gig). LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 97 von 194...

  • Seite 98: Zeitverzögerungen

    Die Zeitverzögerungen müssen auf der Parameterseite "Dimmkanal ... -> DA... - All- gemein -> Freigaben" freigegeben sein. ￭ Den Parameter "Auswahl der Zeitverzögerung" auf "Ausschaltverzögerung" oder auf "Ein- und Ausschaltverzögerung" einstellen. Die gewünschte Aus- schaltverzögerungszeit parametrieren. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 98 von 194...
  • Seite 99 Zeit gestartet. Ein weiteres AUS-Telegramm triggert die Zeit nur dann nach, wenn der Parameter "Ausschaltverzögerung nachtriggerbar" aktiviert ist. Ein EIN-Telegramm während der Ausschaltverzögerung bricht die Verzöge- rung ab und stellt den Schaltzustand auf "EIN". LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 99 von 194...

  • Seite 100: 1Parameter Zeitverzögerungen

    (Parameter aktiviert). Alternativ kann das Nachtriggern unter- drückt werden (Parameter deaktiviert). Die Parameter zur Ausschaltverzögerung sind nur bei aktivierter Einschaltverzögerung oder Ein- und Ausschaltverzögerung sichtbar. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 100 von 194...

  • Seite 101: Ein-Ausschaltverhalten

    Ein über den Bus gesperrter Dimmkanal kann in Abhängigkeit der Parametrie- rung für die Sperrfunktion auch blinken. Dabei wird beim EIN und AUS Blinken nicht mit den Soft- Funktionen gedimmt. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 101 von 194...

  • Seite 102: 2Automatisches Ausschalten

    Beleuchtung durch ein relatives Dimmen nicht nur auf Grundhelligkeit einzu- stellen, sondern auch auszuschalten. Eine weitere Anwendung ist zum Beispiel das zeitgesteuerte 'Gute-Nacht- Ausschalten' einer heruntergedimmten Kinderzimmerbe- leuchtung. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 102 von 194...
  • Seite 103 übersteuert (Bild 20). Wenn die Ausschaltfunktion übersteuert wird, bricht der Aktor die Auswertung der Ausschalthelligkeit ab. Automatische Ausschaltfunktion freigeben In der ETS kann die automatische Ausschaltfunktion separat für jeden Dimmkanal eingestellt werden. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 103 von 194...
  • Seite 104 Helligkeit konstant eingestellt wurde, triggert der Aktor die Verzögerungszeit an. Der betroffene Dimmkanal schaltet endgültig aus, so- bald die Verzögerungszeit abgelaufen ist. Die Verzögerungszeit ist durch wei- tere Dimmvorgänge nachtriggerbar. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 104 von 194...

  • Seite 105: 3Parameter Ein-Ausschaltverhalten

    Checkbox (ja / nein) Hier kann die eine Verzögerung für die automatische Ausschaltfunktion des Dimm- kanals aktiviert werden. Wenn aktiviert, kann die Verzögerungszeit eingestellt wer- den. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 105 von 194...
  • Seite 106 Ausschalthelligkeit am Ende eines Dimmvorgangs unterschritten ist, wird nach Ab- lauf der hier eingestellten Zeit der Dimmkanal ausgeschaltet. Die Parameter zur Verzögerungszeit sind nur bei freigegebener Ausschaltfunktion sichtbar. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 106 von 194...

  • Seite 107: Szenenfunktion

    Die Szenenfunktion muss auf der Parameterkarte "Dimmkana ... -> DA... - Allgemein -> Freigaben" freigeschaltet sein. ￭ Auf der Parameterseite "Dimmkanal ... -> DA... - Allgemein -> Szenen" den Parameter "Szenenabruf verzögern" aktivieren. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 107 von 194...
  • Seite 108 ETS einprogrammierten Helligkeits- werte gültig. Bei der ersten Inbetriebnahme des Aktors sollte der Parameter aktiviert sein, damit der Helligkeitswerte auf gültige Szenen-Helligkeitswerte initialisiert wird. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 108 von 194...
  • Seite 109 Der parametrierte Helligkeitswert wird nur dann bei einem ETS-Programmier- vorgang in den Aktor übernommen, wenn der Parameter "Im Gerät gespei- cherte Werte beim ETS-Download überschreiben" aktiviert ist. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 109 von 194...
  • Seite 110 ... -> DA... - Allgemein -> Szenen" aktivieren. Das Objekt "Erweiterter Szenenabruf" ist verfügbar. Jedes EIN-Telegramm ruft die nächste Szene ab. Jedes AUS-Telegramm ruft die vorhergehende Szene LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 110 von 194...
  • Seite 111 Ein Szenenüberlauf ist nicht möglich. Nach Erreichen der letzten Szene der gewählten Konfiguration werden weitere EIN-Telegramm des erweiterten Sze- nenabrufs ignoriert. Analog hierzu ignoriert der Aktor weitere AUS-Telegram- me, wenn zuletzt die Szene 1 abgerufen wurde. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 111 von 194...

  • Seite 112: 1Parameter Szenenfunktion

    Einstellung der Fadingzeit, wenn der Helligkeitswert einer Szene über ein Fading an- gedimmt werden soll. Dieser Parameter ist nur sichtbar, wenn der Parameter "Ver- halten beim Szenenabruf" auf "Helligkeitswert andimmen über Fading" eingestellt ist. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 112 von 194...
  • Seite 113 Kommunikationsobjekt "Erweiterter Szenenabruf". Jedes über dieses Objekt emp- fangene EIN-Telegramm ruft die nächste Szene ab. Jedes empfangene AUS-Tele- gramm ruft die vorhergehende Szene ab. Dieser Parameter gibt bedarfsweise den erweiterten Szenenabruf frei. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 113 von 194...
  • Seite 114 Anzahl der Szenen (1...64) 1...10...64 Dieser Parameter ist nur bei variabler Szenenkonfiguration verfügbar und definiert, wie viele Szenen für den Dimmkanal in der ETS sichtbar und folglich verwendbar sind. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 114 von 194...
  • Seite 115 Bei aktiviertem Parameter ist die Speicherfunktion der Szene freigegeben. Es kann dann der aktuelle Schaltzustand beim Empfang eines Speichertelegramms über das Nebenstellenobjekt intern abgespeichert werden. Bei deaktiviertem Parameter wer- den Speichertelegramme verworfen. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 115 von 194...

  • Seite 116: 2Objektliste Szenenfunktion

    Reihe nach die nächste Szene eines Dimmkanals ab. Jedes empfangene AUS- Telegramm ruft die vorhergehende Szene ab. Nach einem Reset (Busspannungswiederkehr, ETS-Programmiervorgang) wird durch ein EIN- oder AUS-Telegramm immer zunächst Szene 1 abgerufen. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 116 von 194...

  • Seite 117: Treppenhausfunktion

    ) der Vorwarnfunktion (siehe "Vorwarnfunktion der Treppenhausfunktion ein- Vorwarn stellen"). Unter Berücksichtigung einer möglichen Einschaltverzögerung und einer Vorwarnfunktion ergibt sich das im folgenden Bild gezeigte Einschaltverhalten der Treppenhausfunktion. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 117 von 194...
  • Seite 118 Empfangene EIN-Telegramme während der EIN-Phase der Treppenhauszeit werden verworfen. Die Treppenhauszeit wird nicht nachgetriggert. Ein empfangenes EIN-Telegramm während der Vorwarnzeit triggert die Trep- penhauszeit unabhängig vom Parameter "Treppenhauszeit nachtriggerbar" im- mer nach. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 118 von 194...
  • Seite 119 Bild 19: Ausschaltverhalten der Treppenhausfunktion mit Soft-Funktionen (als Bei- spiel mit Minimalhelligkeit = 0 %) Der Parameter "Reaktion auf AUS-Telegramm" legt fest, ob die Treppenhauszeit ) der Treppenhausfunktion vorzeitig abgebrochen werden kann. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 119 von 194...
  • Seite 120 Die Einschaltverzögerung für die Treppenhausfunktion ist freigegeben. Es kann die gewünschte Einschaltverzögerungszeit vorgegeben werden. Nach Empfang eines EIN-Telegramms auf das Objekt "Treppenhausfunktion start/stopp" wird die Einschaltverzögerung gestartet. Ein LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 120 von 194...
  • Seite 121 Bild 20: Die Vorwarnfunktion der Treppenhausfunktion ohne Soft-AUS-Funktion Zusätzlich kann die Vorwarnfunktion auch durch die Soft-AUS-Funktion erweitert werden. Unter Berücksichtigung einer Soft-AUS-Funktion ergibt sich ein modifiziertes Ausschaltverhalten der Treppenhausfunktion nach Ablauf der Vorwarnung. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 121 von 194...
  • Seite 122 Ausschalten vorzeitig beendet werden kann. Bei Verwendung der automatischen Ausschaltfunktion: Die reduzierte Hellig- keit der Vorwarnung startet beim Erreichen oder Unterschreiten der Aus- schalthelligkeit die Ausschaltfunktion nicht! LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 122 von 194...
  • Seite 123 Zusätzlich kann die Dauerbeleuchtung auch durch die Soft-Funktionen erweitert wer- den. Unter Berücksichtigung einer Soft-EIN- und AUS-Funktion ergibt sich ein modifi- ziertes Verhalten der Dauerbeleuchtung der Treppenhausfunktion. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 123 von 194...
  • Seite 124 Durch die Zeitverlängerung kann die Treppenhauszeit über das Objekt "Treppenh- ausfunktion start/stopp" mehrfach nachgetriggert, also verlängert werden. Die zeitli- che Länge der Verlängerung wird durch eine Mehrfachbedienung an einer Bedien- LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 124 von 194...
  • Seite 125 Einschaltverzögerung die Zeitverlängerung erfasst. Falls eine Zeitverlängerung als Zusatzfunktion parametriert wurde, sind die Parameter "Treppenhauszeit nachtriggerbar" und "Einschaltverzögerung nachtriggerbar" fest deaktiviert, da das Nachtriggern durch die Zeitverlänge- rung erfolgt. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 125 von 194...
  • Seite 126 Treppenhausfunktion übermittelt. Je höher die Etage, desto grö- ßer der übermittelte Faktorwert damit die Beleuchtung länger eingeschaltet bleibt, wenn das Durchlaufen des Treppenhauses mehr Zeit beansprucht. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 126 von 194...
  • Seite 127 < 20 s) wird auch bei Buswiederkehr das Verhalten "nach ETS-Programmiervorgang" ausgeführt. Das parametrierte Verhalten wird nur dann ausgeführt, wenn keine Zwangs- stellung nach Busspannungswiederkehr aktiviert ist. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 127 von 194...

  • Seite 128: 1Parameter Treppenhausfunktion

    Objekt "Treppenhausfunktion start/stopp" wird unmittelbar die Trep- penhauszeit aktiviert und der Ausgang eingeschaltet. Einschaltverzögerung 0...23 h 0...3...59 0...59 Hier wird die Dauer der Einschaltverzögerung parametriert. Einstellung der Stunden der Einschaltverzögerung. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 128 von 194...
  • Seite 129 Zeitvorgabe über Bus: Die Zeitvorgabe über den Bus ist aktiviert. Bei dieser Zusatz- funktion kann die parametrierte Einschaltzeit durch einen über den KNX empfange- nen Faktor multipliziert, also dynamisch angepasst werden. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 129 von 194...
  • Seite 130 Ablauf der Einschaltzeit dauerhaft aktiv. Erst, wenn wieder ein EIN-Telegramm über das Objekt "Treppenhausfunktion start / stopp" empfangen wird, schaltet der Aktor zurück auf Einschalthelligkeit und zählt die Einschaltzeit neu an. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 130 von 194...
  • Seite 131 Hier wird die Dauer der Vorwarnzeit parametriert. Die Vorwarnzeit wird auf die Ein- schaltzeit aufaddiert. Reduzierte Helligkeit Grundhelligkeit 50 % 100 % Dieser Parameter legt die reduzierte Helligkeit fest, die entweder zur Vorwarnung oder als Dauerbeleuchtung eingestellt wird. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 131 von 194...

  • Seite 132: 2Objektliste Treppenhausfunktion

    Schalten... - Ein- 1 Byte 5.010 K, (L), S, -, Faktor gang 1-Byte Objekt zur Vorgabe eines Zeitfaktors für die Einschaltzeit der Treppenhaus- funktion (Wertebereich: 0 ... 255). LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 132 von 194...

  • Seite 133: Verknüpfungsfunktion

    ETS-Programmiervorgang" auf die erforderlichen Initialzustände einstel- len. Nach Busspannungswiederkehr oder nach einem ETS-Programmiervorgang des Applikationsprogramms oder der Parameter wird das Objekt "Verknüp- fung" mit den eingestellten Schaltzuständen initialisiert. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 133 von 194...
  • Seite 134 Ergebnis am Schaltausgang einge- stellt, wenn das Schalten-Objekt als Eingang der Verknüpfung durch mindes- tens ein Telegramm aktualisiert wird. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 134 von 194...

  • Seite 135: 1Parameter Verknüpfungsfunktion

    Nach einem ETS-Programmiervorgang der Applikation oder der Parameter wird der Objektwert des Verknüpfungsobjekts mit dem an dieser Stelle vorgegebenen Wert initialisiert. Dieser Parameter ist nur bei freigeschalteter Verknüpfungsfunktion sichtbar. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 135 von 194...

  • Seite 136: 2Objektliste Verknüpfungsfunktion

    K, (L), S, -, gang 1-Bit Objekt als Eingang der logischen Verknüpfung eines Dimmkanals. Der Objekt- wert nach Busspannungswiederkehr oder nach einem ETS-Programmiervorgang kann per Parameter vordefiniert werden. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 136 von 194...

  • Seite 137: Betriebsstundenzähler

    Busspannungsausfall oder durch einen ETS-Program- miervorgang nicht verloren. Beim Stundenzähler: Aufsummierte Betriebsminuten (noch keine volle Stunde er- reicht) werden in diesem Fall jedoch verworfen. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 137 von 194...
  • Seite 138 Optional kann ein Startwert in der ETS eingestellt oder über das Kommunikationsob- jekt "Startwert Betriebsstundenzähler" vorgegeben werden. Falls ein Startwert einge- stellt ist, wird der Rückwärtszähler nach einem Neustart mit diesem Wert anstelle des LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 138 von 194...
  • Seite 139 Werte gehen bei Busspannungsausfall oder durch einen ETS- Programmiervorgang verloren, wenn zuvor kein Zählerneustart ausgeführt wurde. Aus diesem Grund wird empfohlen, bei der Vorgabe eines neuen Start- LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 139 von 194...
  • Seite 140 (beispielsweise nach der Installation der Geräte, wobei durch die Handbe- dienung bereits Betriebsstunden gezählt wurden). Um den Neustart auszufüh- ren, muss zunächst ein Grenz- oder Startwert größer "0" vorgegeben werden. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 140 von 194...
  • Seite 141 Der Zählwert wird zyklisch ausgesendet. Die Zykluszeit wird durch den gleich- namigen Parameter definiert. Nach Busspannungswiederkehr oder nach ei- nem ETS-Programmiervorgang wird der Zählerstand erstmalig nach Ablauf der parametrierten Zykluszeit auf den KNX ausgesendet. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 141 von 194...

  • Seite 142: 1Parameter Betriebsstundenzähler

    Kommunikationsobjekt vom Bus aus individuell angepasst werden kann. Die Einstellung "Nein" deaktiviert den Grenzwert. Dieser Parameter ist nur in der Konfiguration "Zählerart = Vorwärtszähler" sichtbar. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 142 von 194...
  • Seite 143 Änderung um Intervallwert: Der Zählerstand wird nur bei Änderung auf den KNX ausgesendet. Zeit für zyklisches Senden Stunden 0...23 (0...23) Dieser Parameter definiert die Zykluszeit für das zyklische Senden. Einstellung der Stunden der Zykluszeit. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 143 von 194...
  • Seite 144 KNX ausgesendet. *: Bei Sekundenzähler **: Bei Stunden-Zähler Dieser Parameter ist nur sichtbar, wenn der Parameter "Sendeverhalten des Zähl- wertes" auf "bei Änderung um Intervallwert" eingestellt ist. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 144 von 194...

  • Seite 145: 2Objektliste Betriebsstundenzähler

    Busspannungswiederkehr oder nach einem ETS-Programmiervor- gang aktiv auf den Bus ausgesendet. Im Auslieferungszustand ist der Wert "0". Dieses Objekt ist nur beim Sekundenzähler verfügbar. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 145 von 194...
  • Seite 146 = Meldung inaktiv). Der Wert des Kommunikationsobjektes geht bei Busspannungsausfall nicht verloren und wird nach Busspannungswiederkehr oder nach einem ETS-Programmiervor- gang aktiv auf den Bus ausgesendet. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 146 von 194...

  • Seite 147: Sperrfunktion/Zwangsstellung

    Blinkens wird der logische Schaltzustand des Dimmkanals als "einge- schaltet" rückgemeldet. und der Helligkeitswert als "Einschalthelligkeit" rück- gemeldet. Eine Soft-EIN/AUS-Funktion wird beim Blinken nicht ausgeführt. Bei Sperrfunktion ohne Quittierungsobjekt... ￭ Den Parameter "Quittierung" deaktivieren. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 147 von 194...
  • Seite 148 Am Ende der Sperrung wird das parametrierte Verhalten ausgeführt und die Busbedienung des Dimmkanals wieder freigegeben. Bei der Einstellung "Ausschalten" schaltet der Ausgang aus und verbleibt in diesem Zustand. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 148 von 194...
  • Seite 149 Beim zwangsgeführten Einschalten wird durch einen ETS-Parameter festgelegt, auf welchen Helligkeitswert eingeschal- tet werden soll. Mit dem zweiten Bit (Bit 1) Objektes wird die Zwangsführung aktiviert LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 149 von 194...
  • Seite 150 Zwangsende werden die nachgeführten Zustände eingestellt. Der aktuelle Zustand des Objekts der Zwangsstellung wird bei Busspannungs- ausfall gespeichert. ￭ Den Parameter "Nach Busspannungswiederkehr" auf das erforderliche Verhal- ten einstellen. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 150 von 194...

  • Seite 151: 1Parameter Sperrfunktion/Zwangsstellung

    Telegramme auf das Sperrobjekt gemäß Polarität "Sperrung aufheben" werden durch den Aktor ignoriert. Parameter deaktiviert: Es ist kein zusätzliches Quittierungsobjekt vorhanden. Die Sperrfunktion wird über das Sperrobjekt gemäß eingestellter Polarität aufgehoben. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 151 von 194...
  • Seite 152 Parameterseite "Allgemein" parametriert. Während des Blinkens ist der logi- sche Schaltzustand "ein 1" und als Helligkeit wird die Einschalthelligkeit zurückge- meldet. Eine Soft-EIN/AUS-Funktion wird beim Blinken nicht berücksichtigt. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 152 von 194...
  • Seite 153 "ein 1" und als Helligkeit wird die Einschalthelligkeit zurück gemeldet. Eine Soft-EIN/AUSFunktion wird beim Blinken nicht berücksichtigt. Der Blinkzustand bleibt solange aktiv, bis dass ein anderer Busbefehl empfangen wird und einen an- deren Zustand vorgibt. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 153 von 194...
  • Seite 154 Soft-EIN/AUSFunktion wird beim Blinken nicht berücksichtigt. Der Blinkzustand bleibt solange aktiv, bis dass ein anderer Busbefehl empfangen wird und einen an- deren Zustand vorgibt. Dimmkanal... -> DA... - Allgemein -> Zwangsstellung LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 154 von 194...
  • Seite 155 Zwangsstellungsfunktion empfangene oder der vor der Funktion eingestellte Zu- stand mit dem passenden Helligkeitswert nachgeführt. Dabei werden auch ggf. ab- laufende Zeitfunktionen berücksichtigt. Die Busbedienung des Dimmkanals ist wie- der freigegeben. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 155 von 194...
  • Seite 156 Zustand (Reaktion dann wie "keine Zwangsstellung aktiv"). Wenn der nachge- führte Zustand "keine Zwangsstellung" ist, wird bei Busspannungswiederkehr der zwangsunabhängige Parameter "Nach Busspannungswiederkehr" (Parameterseite "Dimmkanal... -> DA... - Allgemein") ausgeführt. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 156 von 194...

  • Seite 157: 2Objektliste Sperrfunktion/Zwangsstellung

    1-Bit Objekt zur Quittierung einer aktiven Sperrfunktion eines Dimmkanals. Dieses Objekt ist nur sichtbar, wenn die Quittierung bei der Sperrfunktion verwendet werden soll ("1" = Sperrfunktion wird deaktiviert / "0" = Sperrfunktion bleibt aktiv). LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 157 von 194...

  • Seite 158: Logikfunktionen

    Es werden der Auswahl entsprechend viele Logikfunktionen angelegt. Das Applikationsprogramm löscht vorhandene Logikfunktionen aus der Konfi- guration, wenn die Anzahl der verfügbaren Funktionen verringert wird. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 158 von 194...

  • Seite 159: Parameter Logikfunktionen

    Der in diesem Parameter eingegebene Text wird in den Namen der Kommunikati- onsobjekte übernommen und dient der Kennzeichnung der Logikfunktion im ETS- Parameterfenster Der Text wird nicht in das Gerät programmiert. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 159 von 194...
  • Seite 160 Schwellwert bestimmt. Die Schwellwerte werden in der ETS parametriert. Der Ein- gangswert wird mit den Schwellwerten verglichen. Der Befehl am Ausgang (EIN / AUS) beim Über- und Unterschreiten der konfigurierten Schwellwerte ist konfigurier- bar. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 160 von 194...

  • Seite 161: Logikgatter

    Sofern Eingang 1 auf "1" gesetzt wird und der Ausgang noch "0" ist, wird durch die Rückführung der Eingang 1 auch wieder auf "0" gesetzt. Erst LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 161 von 194...
  • Seite 162 Eingänge eines Logikgatters können separat aktiviert oder deaktiviert werden. Hier- durch lassen sich Gatter mit individueller Anzahl an Eingängen (1...4) realisieren. Op- tional ist es möglich, Eingänge zu invertieren. Das Sendeverhalten des Gatter-Ausgangs ist konfigurierbar. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 162 von 194...

  • Seite 163: Parameter Logikgatter

    Und mit Rückführung (ANDR): Ein Und-Gatter mit Rückführung ist konfiguriert. Das Gatter besitzt 1...4 Eingänge und einen Ausgang. Der Ausgang wird auf den ersten Eingang des Gatters zurückgeführt. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 163 von 194...
  • Seite 164 Eingang des Gatters verfügbar und legt fest, ob der jeweilige Eingang unverändert oder invertiert ausgewertet werden soll. Dieser Parameter ist nur bei "Art der Logikfunktion" = "Logikgatter" sichtbar. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 164 von 194...
  • Seite 165 Die Parameter zur Sendeverzögerung sind nur sichtbar bei "Sendekriterium" = "im- mer senden bei Aktualisierung des Eingangs" und "nur senden, wenn sich der Aus- gang ändert". LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 165 von 194...
  • Seite 166 Dieser Parameter definiert die Minuten der Zykluszeit. Sekunden (0...59) 0...59 Dieser Parameter definiert die Sekunden der Zykluszeit. Die Parameter zur Zykluszeit sind nur sichtbar bei "Sendekriterium" = "zyklisch sen- den". LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 166 von 194...

  • Seite 167: Objektliste Logikgatter

    1-Bit Objekt als Eingang 4 eines Logikgatters (1...8). Der Eingangszustand kann op- tional invertiert werden. Dieses Objekt ist nur verfügbar, wenn die Art der Logikfunktion auf "Logikgatter" konfiguriert ist und der Eingang 4 verwendet wird. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 167 von 194...
  • Seite 168 Ausgang 391, 393, 395, 397 1-Bit Objekt als Ausgang eines Logikgatters (1...8). Dieses Objekt ist nur verfügbar, wenn die Art der Logikfunktion auf "Logikgatter" konfiguriert ist. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 168 von 194...

  • Seite 169: Umsetzer (1 Bit -> 1 Byte)

    Am Ende einer Sperrfunktion wird der Umsetzer wieder freigegeben. Der Umsetzer wartet dann am Eingang auf das nächste Telegramm. Die Telegrammpolarität des Sperrobjekts ist parametrierbar. Das Sendeverhalten des Umsetzer-Ausgangs ist konfigurierbar. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 169 von 194...

  • Seite 170: Parameter Umsetzer

    Eingang empfangen wurde. Der Ausgang sendet auch, sobald am Ein- gang ein Telegramm neu empfangen wird. Dabei wird die Zykluszeit für das zykli- sche Senden neu angestoßen! LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 170 von 194...
  • Seite 171 Dieser Parameter definiert die Minuten der Zykluszeit. Sekunden (0...59) 0...59 Dieser Parameter definiert die Sekunden der Zykluszeit. Die Parameter zur Zykluszeit sind nur sichtbar bei "Sendekriterium" = "zyklisch sen- den". LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 171 von 194...

  • Seite 172: Objektliste Umsetzer

    433, 434, 435, 436, 437, 438 1-Byte Objekt als Wertausgang eines Umsetzers. Dieses Objekt ist nur verfügbar, wenn die Art der Logikfunktion auf "Umsetzer" konfi- guriert ist. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 172 von 194...

  • Seite 173: Sperrglied

    Telegramme und folglich nicht automatisch angestoßen. Nach Busspannungswiederkehr oder nach einem ETS-Programmiervorgang werden die Verzögerungen automatisch angestoßen. Der Filter wird durch den Parameter "Filterfunktion" gemäß der folgenden Tabelle eingestellt. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 173 von 194...
  • Seite 174 Sperrglied wieder freigegeben. Das Sperrglied wartet dann am Eingang auf das nächste Telegramm oder auf den nächsten Ablauf der konfigurierten Verzöge- rungszeiten. Die Telegrammpolarität des Sperrobjekts ist parametrierbar. Das Sendeverhalten des Sperrglied-Ausgangs ist konfigurierbar. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 174 von 194...

  • Seite 175: Parameter Sperrglied

    Besonderheit bei Verwendung der Verzögerungen: Wenn kein Telegramm am Ein- gang empfangen wird, wirkt eine parametrierte Verzögerungszeit (Zeit > 0) wie ein automatischer zyklischer Trigger des Filters. Der jeweils zuletzt empfangene Ein- LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 175 von 194...
  • Seite 176 EIN -> --- / AUS -> EIN: EIN-Telegramme werden gefiltert und nicht an den Ausgang weitergegeben. AUS-Telegramme werden zu EIN-Telegrammen umgeformt und an den Ausgang weitergeleitet. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 176 von 194...
  • Seite 177 Dieser Parameter definiert die Minuten der Zykluszeit. Sekunden (0...59) 0...59 Dieser Parameter definiert die Sekunden der Zykluszeit. Die Parameter zur Zykluszeit sind nur sichtbar bei "Sendekriterium" = "zyklisch sen- den". LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 177 von 194...

  • Seite 178: Objektliste Sperrglied

    388, 390, 392, 394, 396, 398 1-Bit Objekt als Ausgang eines Sperrglieds. Dieses Objekt ist nur verfügbar, wenn die Art der Logikfunktion auf "Sperrglied" kon- figuriert ist. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 178 von 194...

  • Seite 179: Vergleicher

    Der Ausgang des Vergleichers ist "EIN" (wahr), wenn der Eingang ungleich dem Vergleichswert ist. Ist der Eingangs- wert gleich dem Vergleichswert, ist der Ausgang "AUS" (falsch). LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 179 von 194...
  • Seite 180 Vergleichswert ist. Sofern der Eingangswert kleiner als der erste Vergleichswert oder größer als der zweite Vergleichswert ist, schaltet der Ausgang "AUS" (falsch). Das Sendeverhalten des Vergleicher-Ausgangs ist konfigurierbar. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 180 von 194...

  • Seite 181: Parameter Vergleicher

    2-Byte Wert 0...655535 7.001 2-Byte Wert -32768...32767 8.001 2-Byte Gleitkommazahl 9.0xx 4-Byte Wert -2147483648...2147483647 13.001 Die folgende Tabelle zeigt die möglichen Vergleichsfunktionen (E = Eingangswert, V = Vergleichswert). LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 181 von 194...
  • Seite 182 Vergleichswert ist. Sofern der Eingangswert kleiner als der erste Vergleichswert oder größer als der zweite Vergleichswert ist, schaltet der Ausgang "AUS" (falsch). Das Sendeverhalten des Vergleicher-Ausgangs ist konfigurierbar. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 182 von 194...

  • Seite 183: Objektliste Vergleicher

    1-Byte Objekt als Eingang eines Vergleichers. Dieses Objekt ist nur verfügbar, wenn die Art der Logikfunktion auf "Vergleicher" und das Datenformat auf "1 Byte Wert 0...255 (DPT 5.010)" konfiguriert ist. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 183 von 194...
  • Seite 184 4-Byte Objekt als Eingang eines Vergleichers. Dieses Objekt ist nur verfügbar, wenn die Art der Logikfunktion auf "Vergleicher" und das Datenformat auf "4 Byte Wert -2147483648...2147483647 (DPT 13.001)" konfi- guriert ist. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 184 von 194...
  • Seite 185 (DPT 1.002) definiert und gibt das Ergebnis der Vergleichsoperation aus (EIN = wahr / AUS = falsch). Dieses Objekt ist nur verfügbar, wenn die Art der Logikfunktion auf "Vergleicher" konfiguriert ist. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 185 von 194...

  • Seite 186: Grenzwertschalter

    Ausgang immer ein Telegramm aus, wenn am Eingang der erste Wert empfangen wurde. Das Telegramm ist abhängig davon, ob der Wert den obe- ren Schwellwert (H2) erreicht oder überschreitet, oder nicht. Ist der Wert klei- LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 186 von 194...
  • Seite 187 5.010 1-Byte Helligkeitswert 0...100% 5.001 2-Byte Wert 0...655535 7.001 2-Byte Wert -32768...32767 8.001 2-Byte Gleitkommazahl 9.0xx 4-Byte Wert -2147483648...2147483647 13.001 Das Sendeverhalten des Grenzwertschalter-Ausgangs ist konfigurierbar. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 187 von 194...

  • Seite 188: Parameter Grenzwertschalter

    Ausgang immer ein Telegramm aus, wenn am Eingang der erste Wert empfangen wurde. Das Telegramm ist abhängig davon, ob der Wert den obe- ren Schwellwert (H2) erreicht oder überschreitet, oder nicht. Ist der Wert klei- LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 188 von 194...
  • Seite 189 5.010 1-Byte Helligkeitswert 0...100% 5.001 2-Byte Wert 0...655535 7.001 2-Byte Wert -32768...32767 8.001 2-Byte Gleitkommazahl 9.0xx 4-Byte Wert -2147483648...2147483647 13.001 Das Sendeverhalten des Grenzwertschalter-Ausgangs ist konfigurierbar. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 189 von 194...

  • Seite 190: Objektliste Grenzwertschalter

    1-Byte Objekt als Eingang eines Grenzwertschalters. Dieses Objekt ist nur verfügbar, wenn die Art der Logikfunktion auf "Grenzwertschal- ter" und das Datenformat auf "1 Byte Wert 0...255 (DPT 5.010)" konfiguriert ist. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 190 von 194...
  • Seite 191 2-Byte Objekt als Eingang eines Grenzwertschalters. Dieses Objekt ist nur verfügbar, wenn die Art der Logikfunktion auf "Grenzwertschal- ter" und das Datenformat auf "2 Byte Gleitkommazahl (DPT 9.0xx)" konfiguriert ist. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 191 von 194...
  • Seite 192 1-Bit (DPT 1.002) definiert und gibt das Ergebnis der Schwellwertauswertung aus (EIN = wahr / AUS = falsch). Dieses Objekt ist nur verfügbar, wenn die Art der Logikfunktion auf "Grenzwertschal- ter" konfiguriert ist. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 192 von 194...

  • Seite 193: Auslieferungszustand

    Der Auslieferungszustand kann durch das Entladen des Applikationspro- gramms mit Hilfe der ETS nicht wiederhergestellt werden. Bei einem entlade- nen Applikationsprogramm bleiben alle Ausgänge stets ausgeschaltet. Die Handbedienung bleibt in diesem Fall funktionslos. LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 193 von 194...
  • Seite 194 Kontakt ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de www.jung.de LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD ​ 6 3961320 Seite 194 von 194...
