Licht-Management
1.
2.
25 571 13
Stand: Apr-09 3

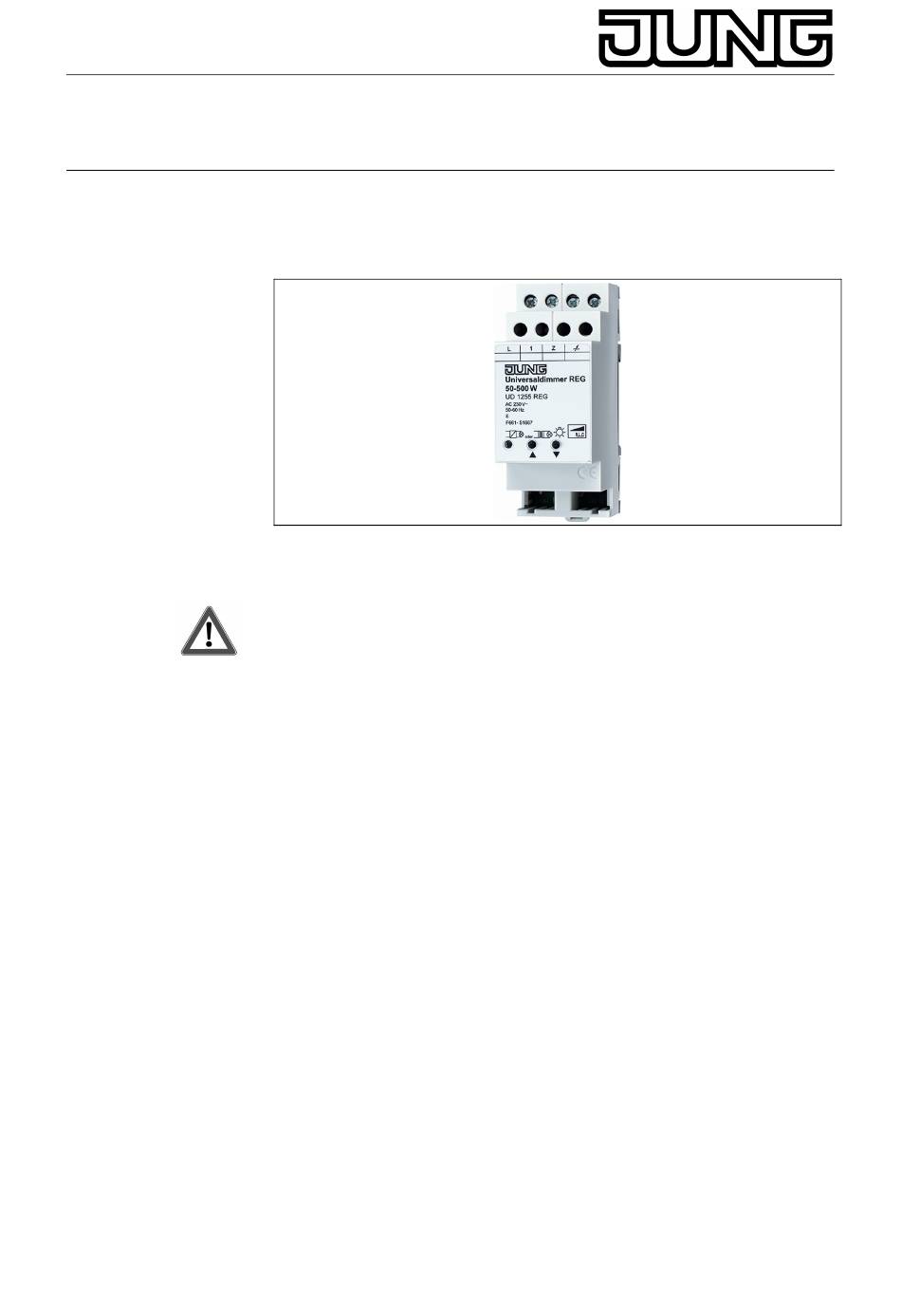

Bedienungsanleitung für
Universaldimmer REG
Gefahrenhinweise
Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch
eine Elektrofachkraft ausgeführt werden.
Nicht zum Freischalten geeignet. Bei ausgeschaltetem
Universaldimmer REG ist die Last nicht galvanisch vom Netz
getrennt.
Zur Vermeidung eines elektrischen Schlages, vor arbeiten am Gerät
oder der Last freischalten (Sicherungsautomat ausschalten).
Bei Betrieb mit konventionellen Trafos muss jeder Trafo,
entsprechend Herstellerangabe, primärseitig abgesichert sein. Es
dürfen nur Sicherheitstransformatoren nach EN 61558-2-6
verwendet werden.
Bei Nichtbeachtung der Installationshinweise können Brand oder
andere Gefahren entstehen.
Funktion
Universaldimmer REG zum Schalten und Dimmen von:
230 V-Glühlampen, 230 V-Halogenlampen
NV-Halogenlampen in Verbindung mit JUNG Tronic-Trafos
NV-Halogenlampen in Verbindung mit konventionellen Trafos
Das Einschalten der Leuchtmittel erfolgt mit einem lampenschonenden
Softstart. Schalt- und Dimmbefehle erfolgen durch Betätigung der an der
Frontseite des Dimmers integrierten Taster oder durch angeschlossene
Nebenstellen. Die LED zeigt die Schaltzustände des Dimmers an.
LED an:
Dimmer EIN
LED aus:
Dimmer AUS
Universal-Dimmer REG
Art.-Nr.: UD 1255 REG
