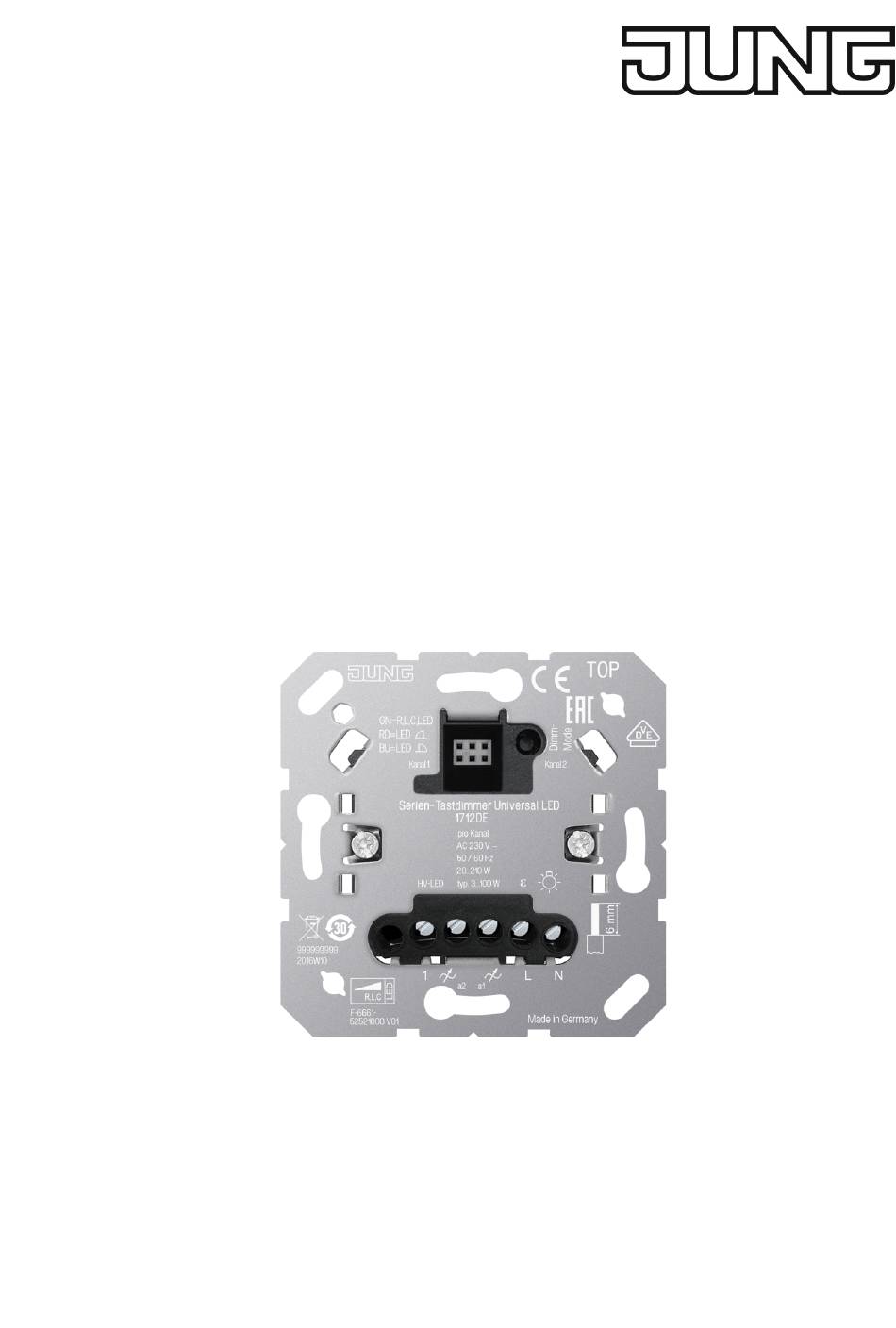

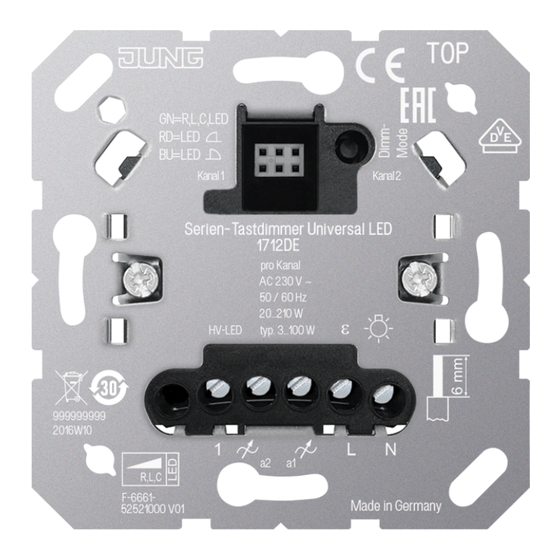

- Seite 1 Bedienungsanleitung Serien-Tastdimmer Universal LED Art.-Nr. 1712DE ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de 17.08.2022 82401823 J0082401823 www.jung.de...
-
Seite 2: Inhaltsverzeichnis
Serien-Tastdimmer Universal LED Inhaltsverzeichnis Sicherheitshinweise ...................... 3 Bestimmungsgemäßer Gebrauch .................. 3 Produkteigenschaften ....................... 3 Bedienung ......................... 4 Informationen für Elektrofachkräfte ................... 5 Technische Daten ...................... 8 Hilfe im Problemfall ...................... 9 Zubehör ........................... 11 Gewährleistung ....................... 11 82401823 2 / 12 17.08.2022 J0082401823... -
Seite 3: Sicherheitshinweise
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben. Bestimmungsgemäßer Gebrauch – Schalten und Dimmen von Beleuchtung – Betrieb mit geeignetem Aufsatz aus den Systemen LB-Management, JUNG HOME, eNet und KNX RF – Montage in Gerätedose mit Abmessungen nach DIN 49073 Produkteigenschaften –... -
Seite 4: Bedienung
Serien-Tastdimmer Universal LED Leistungserweiterung durch Leistungszusätze möglich. Bedienung Diese Anleitung beschreibt die Bedienung mit einem LB-Management Taster 2fach. Links: Bedienung von Ausgang a1. – – Rechts: Bedienung von Ausgang a2. Mit einem LB-Management Taster 1fach werden immer beide Ausgänge ge- meinsam bedient. -
Seite 5: Informationen Für Elektrofachkräfte
Serien-Tastdimmer Universal LED Bedienung über Nebenstellen Die Bedienung entspricht im Wesentlichen der Bedienung an der Hauptstelle. 3- Draht Nebenstelle mit LB-Management Taster 2fach unabhängiges bedienen der Ausgänge, 3-Draht Nebenstelle mit LB-Management Taster 1fach und Drehneben- stelle bedienen nur Ausgang a1, 2-Draht Nebenstelle mit LB-Management Taster 1fach und Taster bedienen beide Ausgänge gemeinsam. - Seite 6 Serien-Tastdimmer Universal LED Bild 1: Anschlussplan mit optionalen Nebenstellen Taste Dimm-Mode Anzeige-LED Ausgang 2 Anzeige-LED Ausgang 1 2-Draht-Nebenstelle 3-Draht-, Drehnebenstelle Taster, Schließerkontakt Pro Leitungsschutzschalter 16 A maximal 600 W LED- oder Kompaktleucht- stofflampen anschließen. Bei Anschluss von Trafos die Angaben des Trafoh- erstellers beachten.
- Seite 7 Serien-Tastdimmer Universal LED Bild 2: Klemmbare Leiterquerschnitte Durch kurze Betätigungen der Taste Dimm-Mode kann das Licht für beide Ausgänge geschaltet werden (Schaltzustände: a1 ein a2 aus, a1 aus a2 ein, a1 und a2 ein, a1 und a2 aus). Übertemperaturschutz/Kurzschlussschutz zurücksetzen Dimmer vom Netz trennen. Betriebsart: Universal, R,L,C,LED (Werkseinstellung) –...
-
Seite 8: Technische Daten
Serien-Tastdimmer Universal LED Bild 3: Zuordnung LED-Farbe zu Dimmprinzip ￭ Taste Dimm-Mode (1) so oft kurz drücken, bis für einen Ausgang die benötigte Betriebsart ausgewählt ist. LED (2) oder (3) leuchtet in der Farbe der ausgewählten Betriebsart (siehe Bild 3). ￭ Taste Dimm-Mode (1) länger 1 Sekunde drücken und gedrückt halten. -
Seite 9: Hilfe Im Problemfall
Serien-Tastdimmer Universal LED Bild 4: Anschlussleistung pro Ausgang Betriebsart {: Anschlussleistung für HV-LED-Lampen typ. 3 ... 100 W, elektronische Trafos mit NV-LED typ. 20 ... 100 W. Mischlast pro Ausgang ohmsch-kapazitiv 20 ... 210 W kapazitiv-induktiv nicht zulässig ohmsch-induktiv 20 ... 210 VA ohmsch und HV-LED typ. - Seite 10 Serien-Tastdimmer Universal LED Last an Ausgang a1 prüfen. Angeschlossene LED- oder Kompaktleuchtstofflampen schalten in niedrigster Dimmstellung aus oder flackern Ursache: Eingestellte Minimalhelligkeit ist zu niedrig. Minimalhelligkeit erhöhen. Angeschlossene Lampen schalten in niedrigster Dimmstellung nicht oder verspätet Ursache: Eingestellte Minimalhelligkeit ist zu niedrig. Minimalhelligkeit erhöhen.
-
Seite 11: Zubehör
LED-Lampe eines anderen Typs oder Herstellers verwenden. Zubehör Kompensationsmodul LED Art.-Nr. KMLED230U Gewährleistung Die Gewährleistung erfolgt im Rahmen der gesetzlichen Bestimmungen über den Fachhandel. ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle 82401823 11 / 12 17.08.2022 J0082401823... - Seite 12 Serien-Tastdimmer Universal LED GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de www.jung.de 82401823 12 / 12 17.08.2022 J0082401823...
