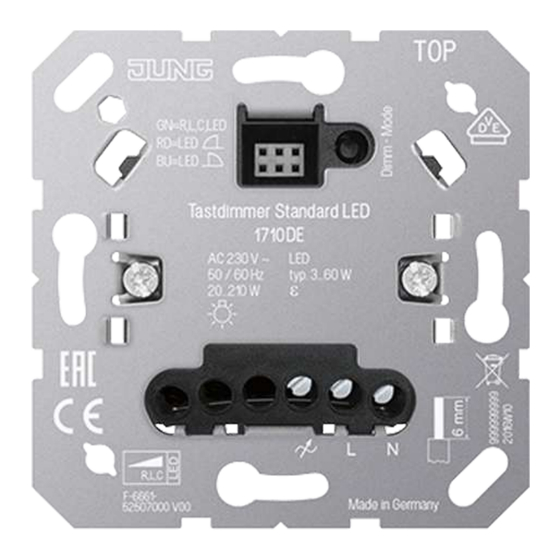

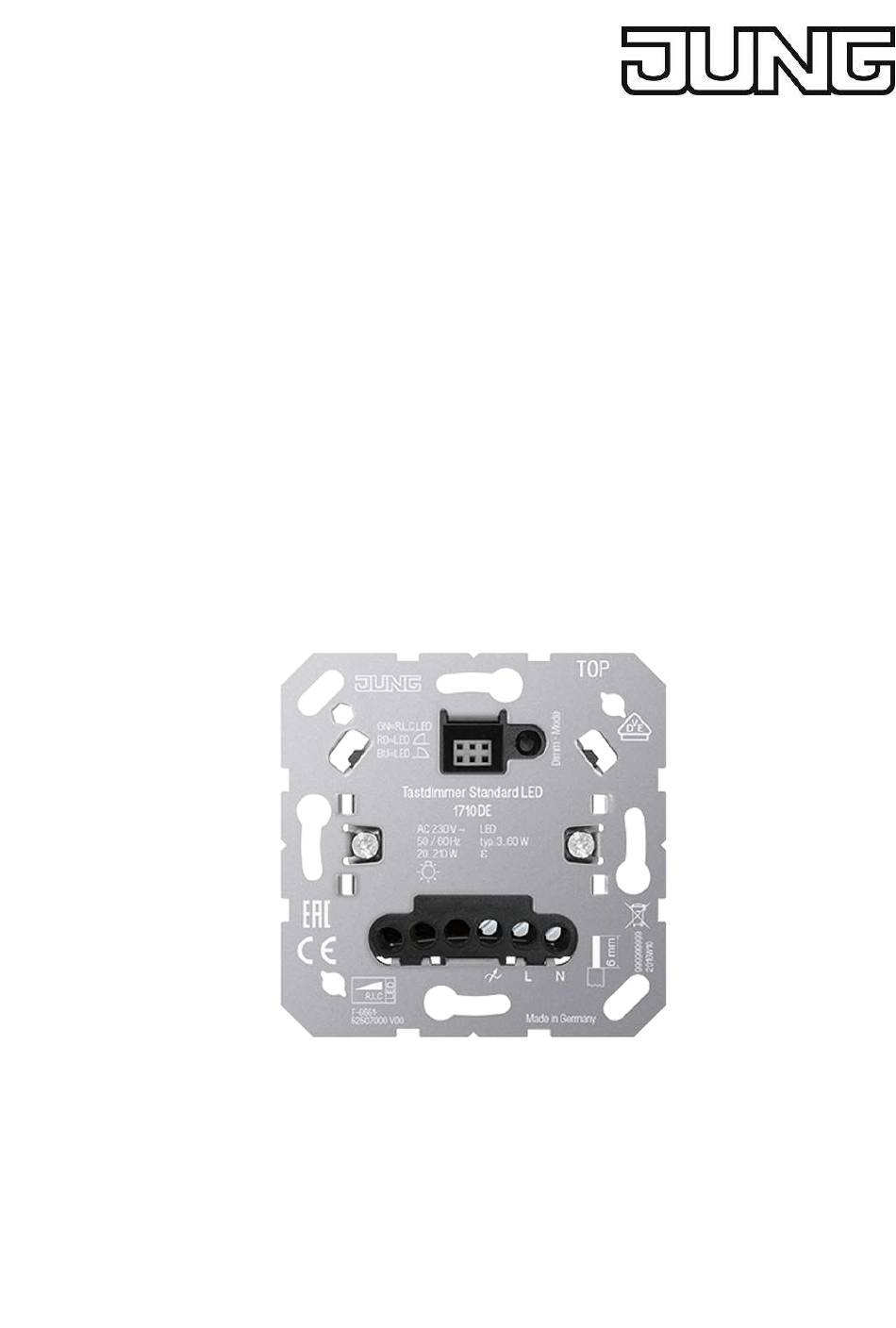

- Seite 1 Bedienungsanleitung Tastdimmer Standard LED Art.-Nr. 1710DE ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de 16.08.2022 82597823 J0082597823 www.jung.de...
-
Seite 2: Inhaltsverzeichnis
Tastdimmer Standard LED Inhaltsverzeichnis Sicherheitshinweise ...................... 3 Bestimmungsgemäßer Gebrauch .................. 3 Produkteigenschaften ....................... 3 Bedienung ......................... 4 Informationen für Elektrofachkräfte ................... 5 Montage und elektrischer Anschluss .............. 5 Inbetriebnahme ...................... 6 Technische Daten ...................... 7 Hilfe im Problemfall ...................... 8 Zubehör ........................... 10 Gewährleistung ....................... 10 82597823 2 / 10 16.08.2022 J0082597823... -
Seite 3: Sicherheitshinweise
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben. Bestimmungsgemäßer Gebrauch – Schalten und Dimmen von Beleuchtung – Betrieb mit geeignetem Aufsatz aus den Systemen LB-Management, JUNG HOME, eNet und KNX RF – Montage in Gerätedose mit Abmessungen nach DIN 49073 Produkteigenschaften –... -
Seite 4: Bedienung
Tastdimmer Standard LED Bedienung Diese Anleitung beschreibt die Bedienung mit einem LB-Management Taster 1fach. Bedienung mit anderen Aufsätzen wird in der Anleitung des jeweiligen Aufsatzes be- schrieben. Licht schalten ￭ Bedienaufsatz kurz drücken: Licht schaltet ein oder aus. Helligkeit einstellen Licht ist eingeschaltet. -
Seite 5: Informationen Für Elektrofachkräfte
Tastdimmer Standard LED Informationen für Elektrofachkräfte Montage und elektrischer Anschluss GEFAHR! Lebensgefahr durch elektrischen Schlag. Gerät freischalten. Spannungsführende Teile abdecken. Montage und elektrischer Anschluss Bild 1: Anschlussplan Taste Dimm-Mode Anzeige-LED und Anschlussbuchse für Aufsatz Pro Leitungsschutzschalter 16 A maximal 600 W LED- oder Kompaktleucht- stofflampen anschließen. -
Seite 6: Inbetriebnahme
Tastdimmer Standard LED Durch kurze Betätigung der Taste Dimm-Mode kann das Licht geschaltet wer- den. Übertemperaturschutz/Kurzschlussschutz zurücksetzen Hat der elektronische Übertemperatur- oder Kurzschlussschutz ausgelöst, den Dim- mer vom Netz trennen. Inbetriebnahme Betriebsart: Universal, R,L,C,LED (Werkseinstellung) – Automatisches Einmessen auf die Last, Phasenabschnitt, Phasenanschnitt oder LED-Phasenanschnitt –... -
Seite 7: Technische Daten
Tastdimmer Standard LED LED (2) blinkt. Licht schaltet auf niedrigster Helligkeit ein und wird langsam heller. Bei Wechsel der Betriebsart zu Universal erfolgt zunächst das Einmessen auf die Last. Taste Dimm-Mode (1) weiter gedrückt halten. In niedrigster Dimmstellung muss ein Leuchten der Lampe erkennbar sein. ￭... -
Seite 8: Hilfe Im Problemfall
Tastdimmer Standard LED Leistungsangaben einschließlich Trafoverluste. Induktive Trafos mit mindestens 85% Nennlast betreiben. Ohmsch-induktive Mischlast: maximal 50% Anteil ohmsche Last. Andernfalls falsches Einmessen möglich. Betrieb ohne Neutralleiter: Mindestlast 50 W. Gilt nicht für Lasten mit HV-LED- und Kompaktleuchtstofflampen. Leistungsreduzierung pro 5 °C Überschreitung von 25 °C -10% bei Einbau in Holz- oder Trockenbauwand -15%... - Seite 9 Tastdimmer Standard LED Angeschlossene LED- oder Kompaktleuchtstofflampen sind in niedrigster Dimmstellung zu hell; Dimmbereich ist zu klein Ursache 1: Eingestellte Minimalhelligkeit ist zu hoch. Minimalhelligkeit reduzieren. Ursache 2: Betriebsart (Dimmprinzip) passt nicht optimal zu den angeschlossenen HV-LED-Lampen. Betrieb in anderer Betriebsart prüfen, dazu ggf. angeschlossene Last reduzie- ren.
-
Seite 10: Zubehör
LED-Lampe eines anderen Typs oder Herstellers verwenden. Zubehör Kompensationsmodul LED Art.-Nr. KMLED230U Gewährleistung Die Gewährleistung erfolgt im Rahmen der gesetzlichen Bestimmungen über den Fachhandel. ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de www.jung.de...
