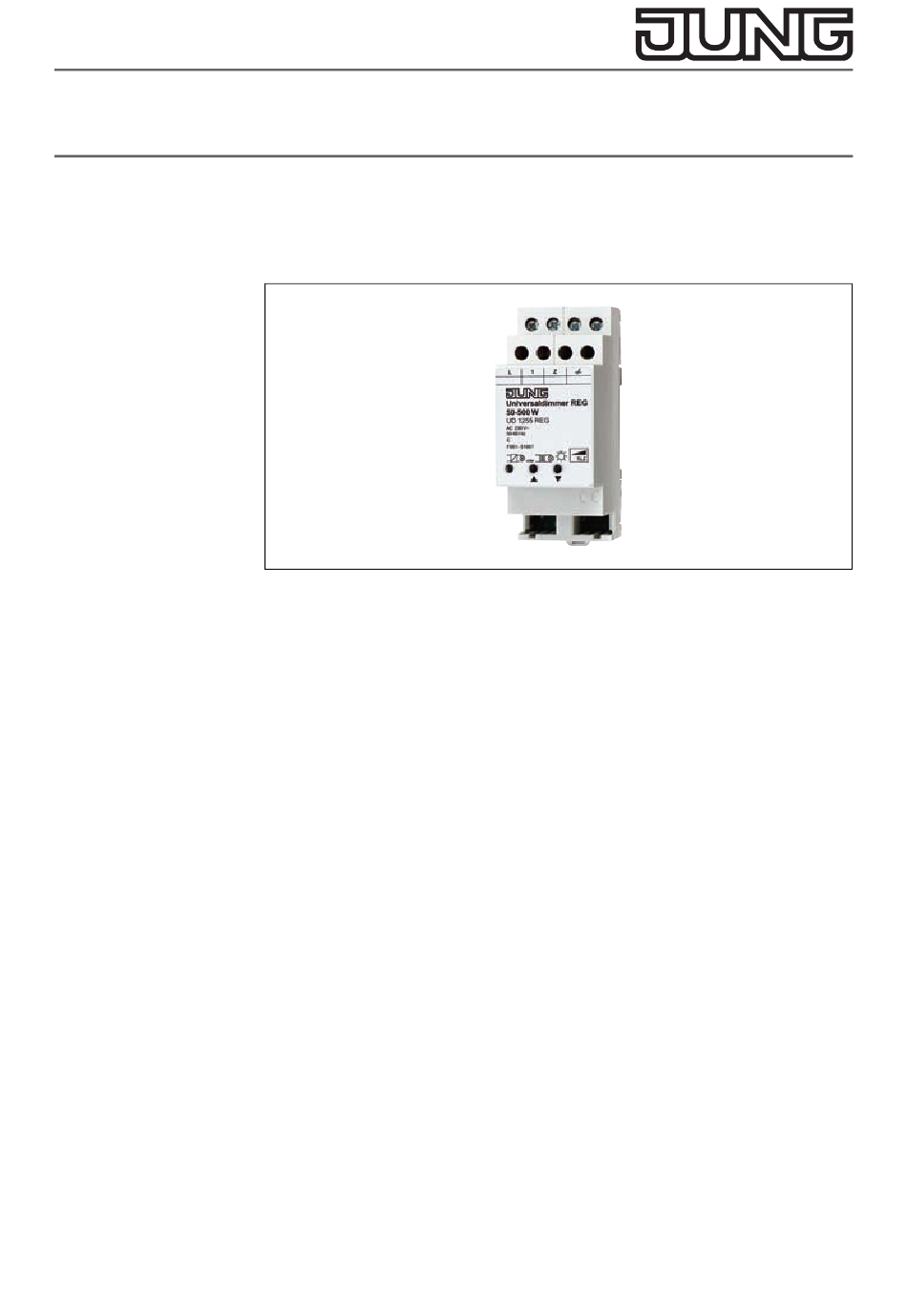

Licht-Management

Inhaltsverzeichnis

82557113
12.05
Bedienungsanleitung
Universaldimmer REG
1. Gefahrenhinweise .................................................................. 2
2. Funktion .................................................................................. 2
3. Bedienung über integrierte Taster ......................................... 3
4. Bedienung über lokale Nebenstelle ........................................ 3
4.1 Nebenstelle „2-Draht" Art.-Nr. 1220 NE .............................................. 3
5. Zentrale Nebenstelle .............................................................. 4
6. Montage ................................................................................. 5
7. Installationshinweise ............................................................... 5
8. Anschluss ............................................................................... 6
9. Kurzschlussschutz .................................................................. 6
10. Übertemperaturschutz ............................................................ 6
11. Technische Daten ................................................................... 7
12. Gewährleistung ...................................................................... 8

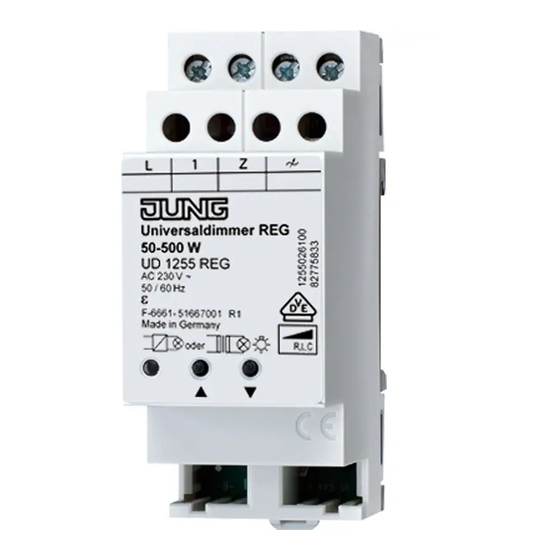

Universaldimmer REG
Art.-Nr. UD 1255 REG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Jung UD 1255 REG

Inhaltszusammenfassung für Jung UD 1255 REG

  • Seite 1: Inhaltsverzeichnis

    Licht-Management Universaldimmer REG Art.-Nr. UD 1255 REG Bedienungsanleitung Universaldimmer REG Inhaltsverzeichnis 1. Gefahrenhinweise ..............2 2. Funktion .................. 2 3. Bedienung über integrierte Taster ......... 3 4. Bedienung über lokale Nebenstelle ........3 4.1 Nebenstelle „2-Draht“ Art.-Nr. 1220 NE ..........3 4.2 Mechanischer Taster (Schließer) als lokale Nebenstelle ....

  • Seite 2: Gefahrenhinweise

    Universaldimmer REG Art.-Nr. UD 1255 REG 1. Gefahrenhinweise Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft ausgeführt werden. Nicht zum Freischalten geeignet. Bei ausgeschaltetem Universaldimmer REG ist die Last nicht galvanisch vom Netz getrennt. Zur Vermeidung eines elektrischen Schlages, vor Arbeiten am Gerät oder der Last freischalten (Sicherungsautomat ausschalten).

  • Seite 3: Bedienung Über Integrierte Taster

    Universaldimmer REG Art.-Nr. UD 1255 REG 3. Bedienung über integrierte Taster Bedienung aus dem ausgeschalteten Zustand Kurz tasten Dimmer schaltet auf eingestellten (kürzer 400 ms) Helligkeitswert ein. beide Taster Dimmer schaltet auf Minimalhelligkeit ein und dimmt anschließend bis Maximal- Länger betätigen beide Taster helligkeit.

  • Seite 4: Mechanischer Taster (Schließer) Als Lokale Nebenstelle

    Universaldimmer REG Art.-Nr. UD 1255 REG 4.2 Mechanischer Taster (Schließer) als lokale Nebenstelle Kurze Betätigung: EIN / AUS Längere Betätigung: Dimmen • Bei kurzer Tastenbetätigung aus dem ausgeschalteten Zustand wird auf den abgespeicherten Helligkeitswert eingeschaltet. • Bei langer Betätigung aus dem ausgeschalteten Zustand erfolgt zunächst Ein- schalten auf Minimalhelligkeit.

  • Seite 5: Montage

    Universaldimmer REG Art.-Nr. UD 1255 REG 6. Montage Der Dimmer ist als Reiheneinbaugerät ausgelegt und wird auf eine Hutschiene entsprechend DIN EN 50 022 aufgeschnappt. Die Anschlussklemmen liegen dabei oben. Hinweise: • Beim Betrieb von mehreren Dimmern oder Leistungszusätzen in einem Schalt- schrank muss zwischen den Geräten ein Abstand von 1 TE eingehalten...

  • Seite 6: Anschluss

    Universaldimmer REG Art.-Nr. UD 1255 REG 8. Anschluss AC 230 V ~ 50/60 Hz AC 230 V AC 230 V L 1 Z L 1 Z Lokale Nebenstelle Universaldimmer REG Zentrale Nebenstelle Last 9. Kurzschlussschutz • Betrieb im Phasenabschnitt (Kapazitive Last, ohmsche Last): Abschaltung mit automatischem Wiederanlauf nach Kurzschlussbeseitigung innerhalb von 7 s.

  • Seite 7: 11. Technische Daten

    Universaldimmer REG Art.-Nr. UD 1255 REG 11. Technische Daten Nennspannung: AC 230 V ~, 50/60 Hz Anschlussleistung: 50–500 W/VA Lastarten: • 230 V Glühlampen (ohmsche Last, Phasenabschnitt) • Hochvolt-Halogenlampen (ohmsche Last, Phasenabschnitt) • TRONIC-Trafos (kapazitive Last, Phasenabschnitt) • Konventionelle Trafos...

  • Seite 8: 12. Gewährleistung

    12. Gewährleistung Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unsere zentrale Kundendienststelle: ALBRECHT JUNG GMBH & CO. KG Service-Center Kupferstr. 17-19 D-44532 Lünen Service-Line: +49 (0) 23 55 . 80 65 51 Telefax: +49 (0) 23 55 .
