11.5.1 Parameter Vergleicher
Der Vergleicher arbeitet mit einem Eingang, dessen Datenformat parametrierbar ist,
und mit einem 1-Bit Ausgang zur Ausgabe des Ergebnisses der Vergleichsoperation.
Der Vergleicher vergleicht den am Eingang empfangenen Wert mit einem konfigurier-
ten Vergleichswert und bewertet entsprechend der vorgegebenen Vergleichsfunktion,
ob der Vergleich zutrifft (Ergebnis = wahr) oder nicht zutrifft (Ergebnis = falsch).
Die Vergleichsfunktion sowie der Vergleichswert werden in der ETS konfiguriert.
Der Parameter "Datenformat" legt die Größe und die Formatierung des Eingangsob-
jekts gemäß der folgenden Tabelle fest. Das Ausgangsobjekt ist fest auf 1-Bit (DPT
1.002) definiert und gibt das Ergebnis der Vergleichsoperation aus (EIN = wahr /
AUS = falsch). Der in der ETS einstellbare Vergleichswert passt sich dem Eingangs-
Datenformat an.
Datenformat
4-Bit Dimmen
1-Byte Betriebsmodusumschaltung
1-Byte Szenennebenstelle
1-Byte Wert 0...255
1-Byte Helligkeitswert 0...100%
2-Byte Wert 0...655535
2-Byte Wert -32768...32767
2-Byte Gleitkommazahl
4-Byte Wert -2147483648...2147483647
Die folgende Tabelle zeigt die möglichen Vergleichsfunktionen (E = Eingangswert, V
= Vergleichswert).
LED-Universal-Dimmaktor 4fach | Art.-Nr. 390041SR | TD 6 3961320

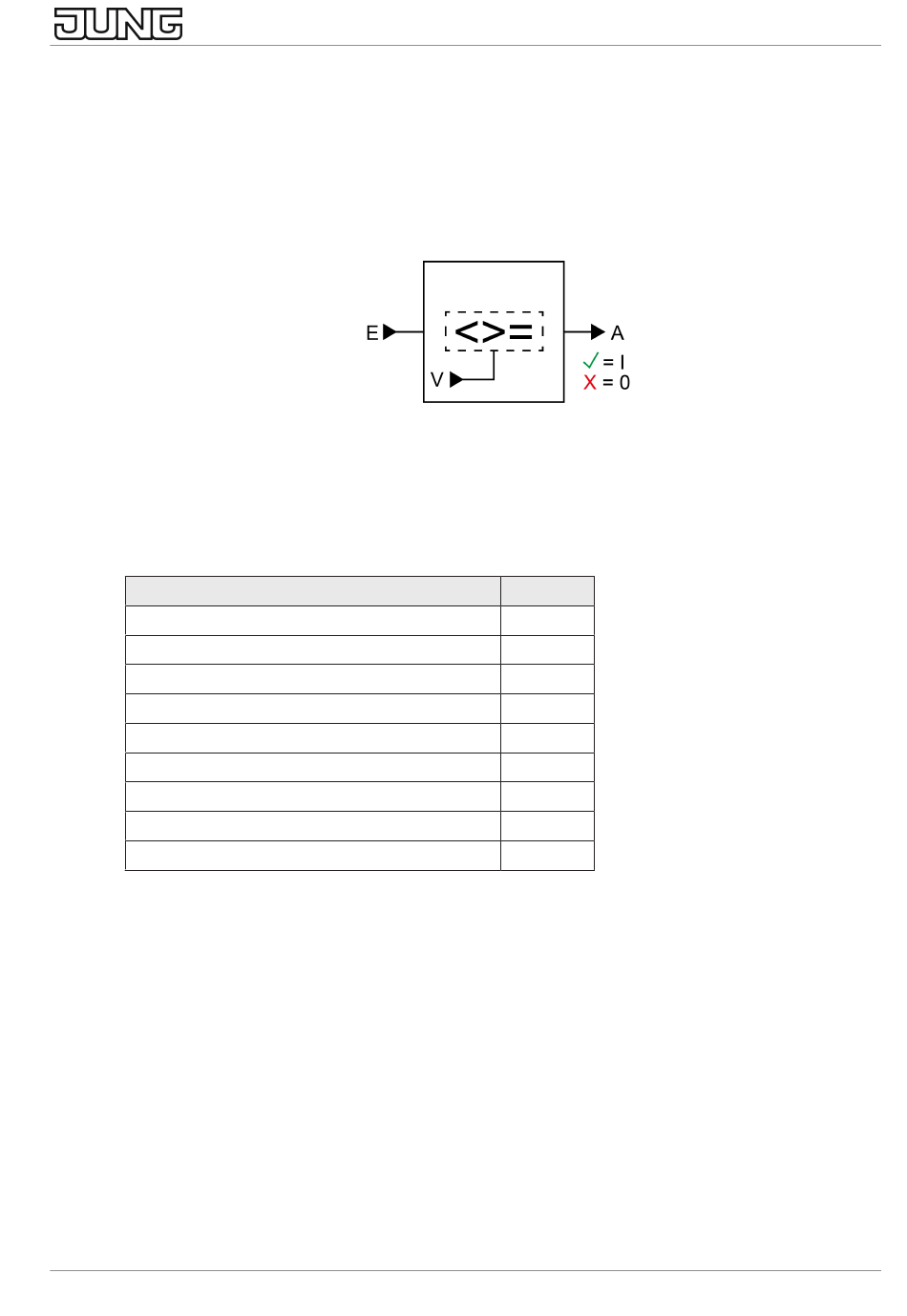

Bild 30: Vergleicher
KNX DPT
3.007
20.102
18.001
5.010
5.001
7.001
8.001
9.0xx
13.001
Logikfunktionen | Vergleicher
Seite 181 von 194
