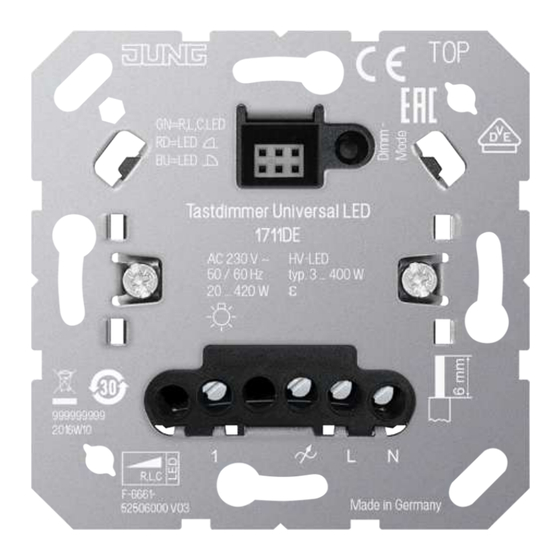

- Seite 1 Bedienungsanleitung Tastdimmer Universal LED Art.-Nr. 1711DE ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de 19.08.2022 82597733 J0082597733 www.jung.de...
-
Seite 2: Inhaltsverzeichnis
Tastdimmer Universal LED Inhaltsverzeichnis Sicherheitshinweise ...................... 3 Bestimmungsgemäßer Gebrauch .................. 3 Produkteigenschaften ....................... 3 Bedienung ......................... 4 Informationen für Elektrofachkräfte ................... 5 Montage und elektrischer Anschluss .............. 5 Inbetriebnahme ...................... 7 Technische Daten ...................... 9 Hilfe im Problemfall ...................... 10 Zubehör ........................... 12 Gewährleistung ....................... 12 82597733 2 / 12 19.08.2022 J0082597733... -
Seite 3: Sicherheitshinweise
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben. Bestimmungsgemäßer Gebrauch – Schalten und Dimmen von Beleuchtung – Betrieb mit geeignetem Aufsatz aus den Systemen LB-Management, JUNG HOME, eNet und KNX RF – Montage in Gerätedose mit Abmessungen nach DIN 49073 Produkteigenschaften –... -
Seite 4: Bedienung
Tastdimmer Universal LED Bedienung Diese Anleitung beschreibt die Bedienung mit einem LB-Management Taster 1fach. Die Bedienung mit einem anderen Aufsatz wird in der Anleitung des jeweiligen Auf- satzes beschrieben. Die Bedienung über 2-Draht oder 3-Draht Nebenstelle mit LB- Management Taster 1fach oder Taster entspricht im Wesentlichen der Bedienung an der Hauptstelle. -
Seite 5: Informationen Für Elektrofachkräfte
Tastdimmer Universal LED ￭ Bedienaufsatz vollflächig länger 4 Sekunden drücken. Einschalthelligkeit ist gelöscht. Das Einschalten erfolgt auf den zuletzt einge- stellten Helligkeitswert. Zur Bestätigung schaltet das Licht kurz aus und wieder ein. Bedienung über Taster als Nebenstelle ￭ Taster kurz drücken: Licht schaltet ein oder aus. ￭... - Seite 6 Tastdimmer Universal LED Montage und elektrischer Anschluss Bild 1: Anschlussplan mit optionalen Nebenstellen Taste Dimm-Mode Anzeige-LED und Anschlussbuchse für Aufsatz 2-Draht-Nebenstelle 3-Draht-, Drehnebenstelle Taster, Schließerkontakt Pro Leitungsschutzschalter 16 A maximal 600 W LED- oder Kompaktleucht- stofflampen anschließen. Bei Anschluss von Trafos die Angaben des Trafoh- erstellers beachten.
-
Seite 7: Inbetriebnahme
Tastdimmer Universal LED Bild 2: Klemmbare Leiterquerschnitte Durch kurze Betätigung der Taste Dimm-Mode kann das Licht geschaltet wer- den. Übertemperaturschutz/Kurzschlussschutz zurücksetzen Hat der elektronische Übertemperatur- oder Kurzschlussschutz ausgelöst, den Dim- mer vom Netz trennen. Inbetriebnahme Betriebsart: Universal, R,L,C,LED (Werkseinstellung) – Automatisches Einmessen auf die Last, Phasenabschnitt, Phasenanschnitt oder LED-Phasenanschnitt Betriebsart: LED-Phasenabschnitt, { –... - Seite 8 Tastdimmer Universal LED ￭ Taste Dimm-Mode (1) länger 1 Sekunde drücken und gedrückt halten. LED (2) blinkt. Licht schaltet auf niedrigster Helligkeit ein und wird langsam heller. Beim Wechsel der Betriebsart zu Universal erfolgt zunächst das Einmessen auf die Last. Taste Dimm-Mode (1) weiter gedrückt halten. In niedrigster Dimmstellung muss ein Leuchten der Lampe erkennbar sein.
-
Seite 9: Technische Daten
Tastdimmer Universal LED Technische Daten Nennspannung AC 230 V ~ Netzfrequenz 50 / 60 Hz Standbyleistung abhängig vom Aufsatz ca. 0,1 ... 0,5 W Verlustleistung ca. 4 W Umgebungstemperatur -5 ... +45 °C Anschlussleistung bei 25°C (siehe Bild 4) Bild 4: Anschlussleistung Betriebsart {: Anschlussleistung für HV-LED-Lampen typ. -
Seite 10: Hilfe Im Problemfall
Tastdimmer Universal LED 3-Draht, Drehnebenstelle Gesamtlänge Leitung Nebenstelle max. 100 m Lastleitung max. 100 m Hilfe im Problemfall Angeschlossene LED- oder Kompaktleuchtstofflampen schalten in niedrigster Dimmstellung aus oder flackern Ursache: Eingestellte Minimalhelligkeit ist zu niedrig. Minimalhelligkeit erhöhen. Angeschlossene Lampen schalten in niedrigster Dimmstellung nicht oder verspätet Ursache: Eingestellte Minimalhelligkeit ist zu niedrig. - Seite 11 Tastdimmer Universal LED HV-LED-Lampen gegen anderen Typ tauschen. Dimmer schaltet Last kurz aus und wieder ein. Ursache: Kurzschlussschutz hat ausgelöst, aber zwischenzeitlich liegt kein Fehler mehr vor. Dimmer hat abgeschaltet und lässt sich nicht wieder einschalten Ursache 1: Übertemperaturschutz hat ausgelöst. Dimmer vom Netz trennen, dazu Leitungsschutzschalter ausschalten.
-
Seite 12: Zubehör
Tastdimmer Universal LED Zubehör Kompensationsmodul LED Art.-Nr. KMLED230U Gewährleistung Die Gewährleistung erfolgt im Rahmen der gesetzlichen Bestimmungen über den Fachhandel. ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de www.jung.de...
