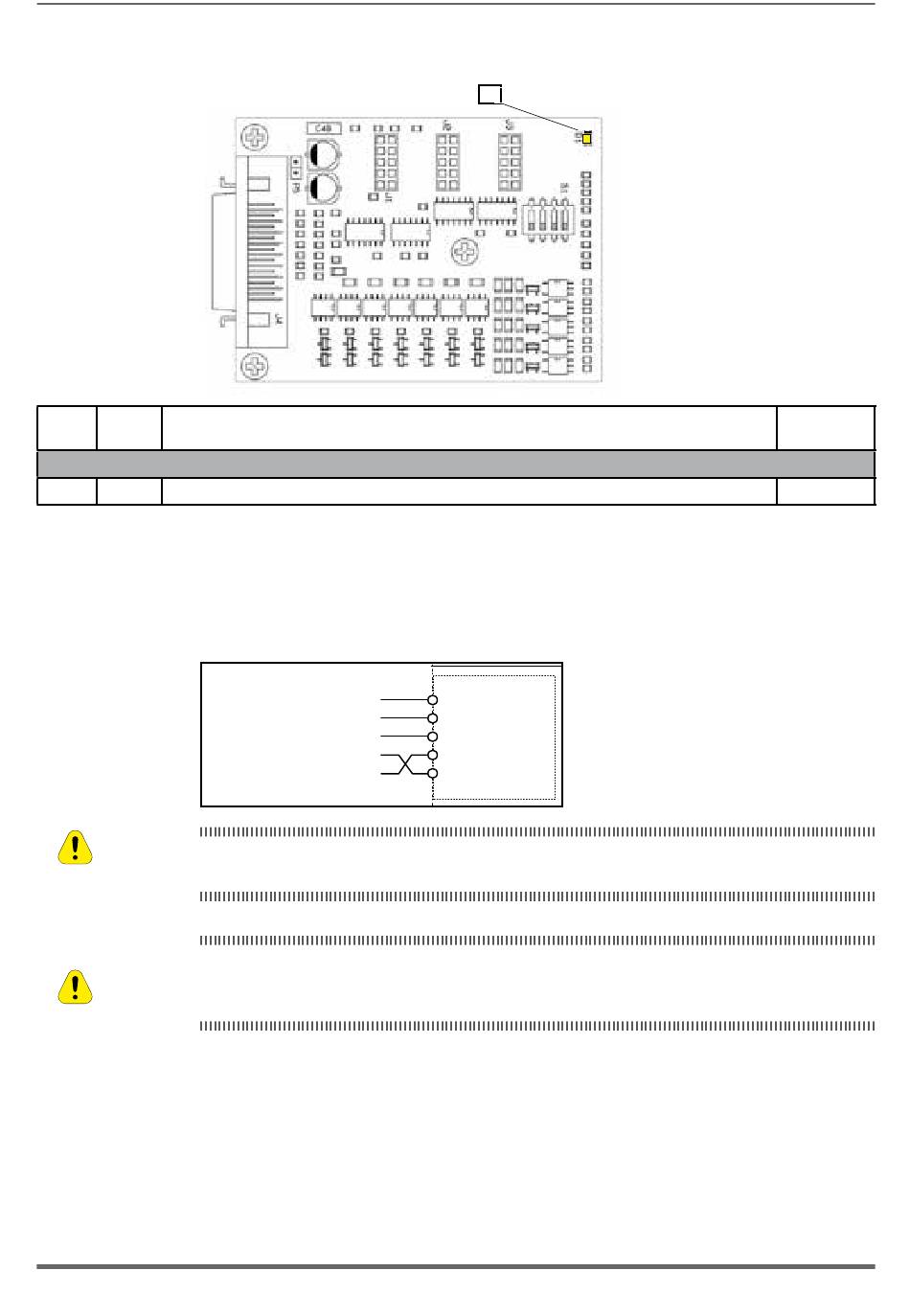

INT-SLAVE-Karte
LEDS
Farbe
D1
Gelb
Blinkt, wenn das Temperatursignal des angeschlossenen Slave-Antriebs vorhanden ist

A 1.6 Safety STO Interface

A 1.6.1 Modelle ADV-...-MS-SI (Karte INT-P-ADV Version „F" und niedriger)
Die Karte EXP- SFTy ist im Master-Umrichter der parallel geschalteten Ausführungen
von 400 kW und 1 MW als Standard integriert.
Wenn die Sicherheitsfunktion nicht verlangt wird, muss Klemme 1 der Karte EXP-SFTy-ADV trotz-
dem die Freigabe (Safety Enable) erteilt werden, um den Antrieb freizugeben.
Achtung
Für Anschluss und Inbetriebsetzung der Sicherheitskarte mit Sicherheitsfunktion auf Stufe SIL2 oder
SIL3 siehe Kapitel 7 „Application Examples" im Safety-Handbuch (Code 1S5F94) - dieses kann von der
Internetseite www.gefran.com heruntergeladen werden.
Achtung
A 1.6.2 Modelle ADV-...-MS-SI (Karte INT-P-ADV ab Version „L")
Im Frequenzumrichter ADV200 Größe 7 (und parallele ADV-...-MS) befindet sich
nicht die Karte EXP-SFTy-ADV. Sie ist unter Beibehaltung aller Funktionen in die
Karte INT-P-ADV (INT-P-ADV MASTER) ab Version „L" integriert.
Im Handbuch „Beschreibung der Funktionen und Parameterliste" (ADV200 ASY
FP, Art.-Nr. 1S9H50 oder ADV200 SYN FP, Art.-Nr. 1S9H65) beziehen sich die
Parameter für das Management der Sicherheitsfunktionen auf die „Karte EXP-
SFTy-ADV".
K0
K2T
K1M
K2
Antieb Bereit
Antieb OK
+
Safety Enable
24V
-
+
Feedback power supply
24V
-
Safety Enable
Feedback
(**)
5
6
3
4
2
1
K1M
F1
L1(*)
ADV200 • Schnellanleitung zur Installation
S3
+ 24V
D1
MONITOR LED
C3
0 V24
COM Dig. Out.3/4
C2
COM ID
Analog
output 1
Analog
output 2
7
Dig Eingang E Anz
(Freigabe)
8
FR Rechtslauf
9
FR Linkslauf
10
Null
11
FUNKTION
Null
12
Fehler Reset Quelle
MONITOR
R24
Dig. Output 2
R21
(Relay 2)
R14
Dig. Output 1
R11
(Relay 1)
RS 485
EXP-SFTy-ADV
1
2
(on ADV-...-SI models)
3
4
5
L3
L2
L1
14
Dig. Out.4
IS1
PS Dig. Out.3/4
13
Dig. Out.3
IC1
5
C1
6
S1-
- 10 V
S1+
+ 10 V
0 V 10
C1
1
2
3
4
EXP-DE-...
(Option)
Bremswiderstand
BR2
BR1
SMPS
D
C
W
V
U
G1
Normaler
Betrieb
Blinken
(Option)
M
E
3~
