Rotek PM-FS-200-S Benutzer- Und Wartungshandbuch
Folienschweißgerät
Verwandte Anleitungen für Rotek PM-FS-200-S
Inhaltszusammenfassung für Rotek PM-FS-200-S

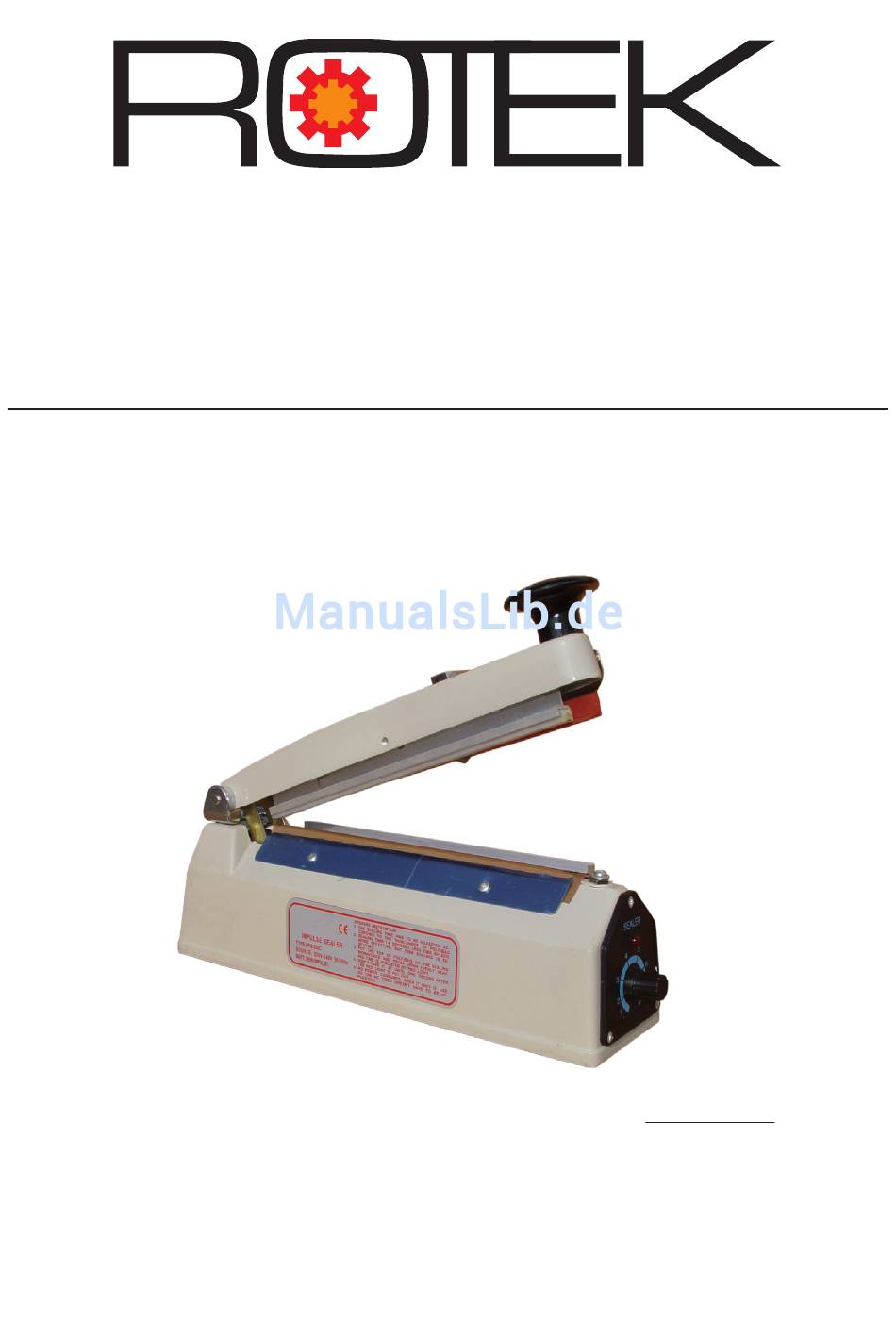

- Seite 1 Folienschweissgerät PM-FS-200-S 200mm Schweißlänge mit Schneideeinrichtung Benutzer- und Wartungshandbuch DE V1.0 Stand 01-2008 Modell: PM-FS-200-S Versorgung: 230 V~, 50 Hz Leistung: 300 W Schweißlänge: 200 mm Schweißbreite: 2 mm PACK013 Abmessungen: 320 x 75 x 150 mm Gewicht: 2,5 kg...
- Seite 2 Dieses Zeichen kennzeichnet die besonders wichtigen Hinweise in diesem Handbuch. Warnhinweis: Wir verbessern ständig die Qualität unserer Pro- dukte. Aus diesem Grund kann es vorkommen, dass zwischen der tatsächlichen Ausführung und der Abbildungen in diesem Handbuch klei- ne Unterschiede vorhanden sind. Sollten Zweifel in Bezug auf die Handhabung mit Ihrem Gerät auftreten, kontaktieren Sie uns bitte vor der In- betriebnahme.
-
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise 1.1. Gefahren- und Warnhinweise Die Bedienung und Wartung dieser Verpackungsmaschine birgt Gefahren, welche über Symbole in diesem Handbuch verdeutlicht werden sollen. Bitte beachten Sie die jeweiligen Hinweise sehr aufmerksam. Allgemeiner Warnhinweis Dieses Symbol markiert einen wichtigen Hinweis für die Bedienung oder Wartung des Gerätes. Gefahr eines Stromschlages ACHTUNG Lebensgefahr! Es besteht die direkte Gefahr eines Stromschlages. - Seite 4 1.2.3. Verwendung • Es ist verboten bei eingeschaltenem Gerät die Schweißeinheit zu berühren. • Berühren Sie niemals die Schweißeinheit unmittelbar nach einer Verschweißung. • Kontrollieren Sie vor der Inbetriebnahme das Gerät auf Beschädigungen. Defekte Geräte dürfen nicht in Betrieb genommen werden. • Halten Sie stets Körperteile (Hände) oder Gegenstände vom Schließbereich des Sch- weissbalkens fern. • Die Folie kann bei falsch eingestellter Schweißzeit beschädigt werden. Stellen Sie vor der Verwendung sicher, dass die Schweißzeit korrekt eingestellt wurde. • Ziehen Sie während einer Verschweißung niemals den Netzstecker, dies könnte das Gerät beschädigen.
-
Seite 5: Spezifikation
3. Spezifikation Dieses Impulsschweissgerät dient zum schnellen und sicheren Verschweißen verschiedener Folien. Die integrierte Schneideinheit ermöglicht ein sauberes und schnelles Abtrennen der Folie. 3.1. Technische Daten Modell PM-FS-200-S Schweißlänge 200 mm Schweißbreite 2 mm Zyklenzeit einstellbar Schneidwerk integriert Codiereinheit keine Max. - Seite 6 4. Verwendung Bringen Sie das Gerät an den jeweiligen Verwendungsort. Beachten Sie dabei die Sicherheitshinweise unter Punkt 1. • Stecken Sie den Netzstecker (7) in eine Steckdose. • Passen Sie die Schweißzeit durch drehen des Einstellrades (1) an die verwendete Fo- lienart und Stärke an (siehe Tabelle unten). Wert für Einstellrad Polyethylene Folie Polyprofylene Folie bis 0,06 mm 0,07 - 0,1 mm...
-
Seite 7: Garantiebedingungen
5. Garantiebedingungen Die Garantiedauer dieses Gerätes beträgt 12 Monate ab Zustellung. Garantiegrenzen Sollte dieses Gerät professionell, häufig und dauernd in Gebrauch stehen, obwohl die oben angegebene Frist von 12 Monaten noch nicht abgelaufen ist, verfällt die Garantie automa- tisch bei Überschreitung einer Zyklenzahl von 2.000 Verschweißungen. Bei Geräten ohne Zählwerk wird der allgemeine Verschleisszustand der Maschine als Referenz herangezo- gen. Innerhalb der vorher genannten Grenzen verpflichten wir uns jene Teile kostenlos zu reparieren oder zu ersetzen, welche nach Prüfung durch uns oder einer authorisierten Servicestelle Herstellungs- oder Materialfehler aufweisen. - Seite 8 Bei Fragen oder Anregungen wenden Sie sich bitte an : Rotek Handels GmbH Handelsstr. 4, A-2201 Hagenbrunn Tel : +43-2246-20791 Fax : +43-2246-20791-50 e-mail: office@rotek.at http://www.rotek.at © Rotek Handels GmbH 2007...
