5 Installation
 Installieren und bedienen Sie das Mehrachssystem nur, nachdem Sie die
Benutzerhandbücher aller Komponenten des Mehrachssystems gelesen und verstanden
haben.
 Wenn Sie spezielle Montageadapter benötigen, wenden Sie sich an den Kundendienst
(S. 41).
5.4.2

XY-System aufbauen

INFORMATION
Zum Aufbau von XY-Systemen können Positionierer der Reihen M-403 und M-404 ohne
Verwendung eines Montageadapters miteinander kombiniert werden.

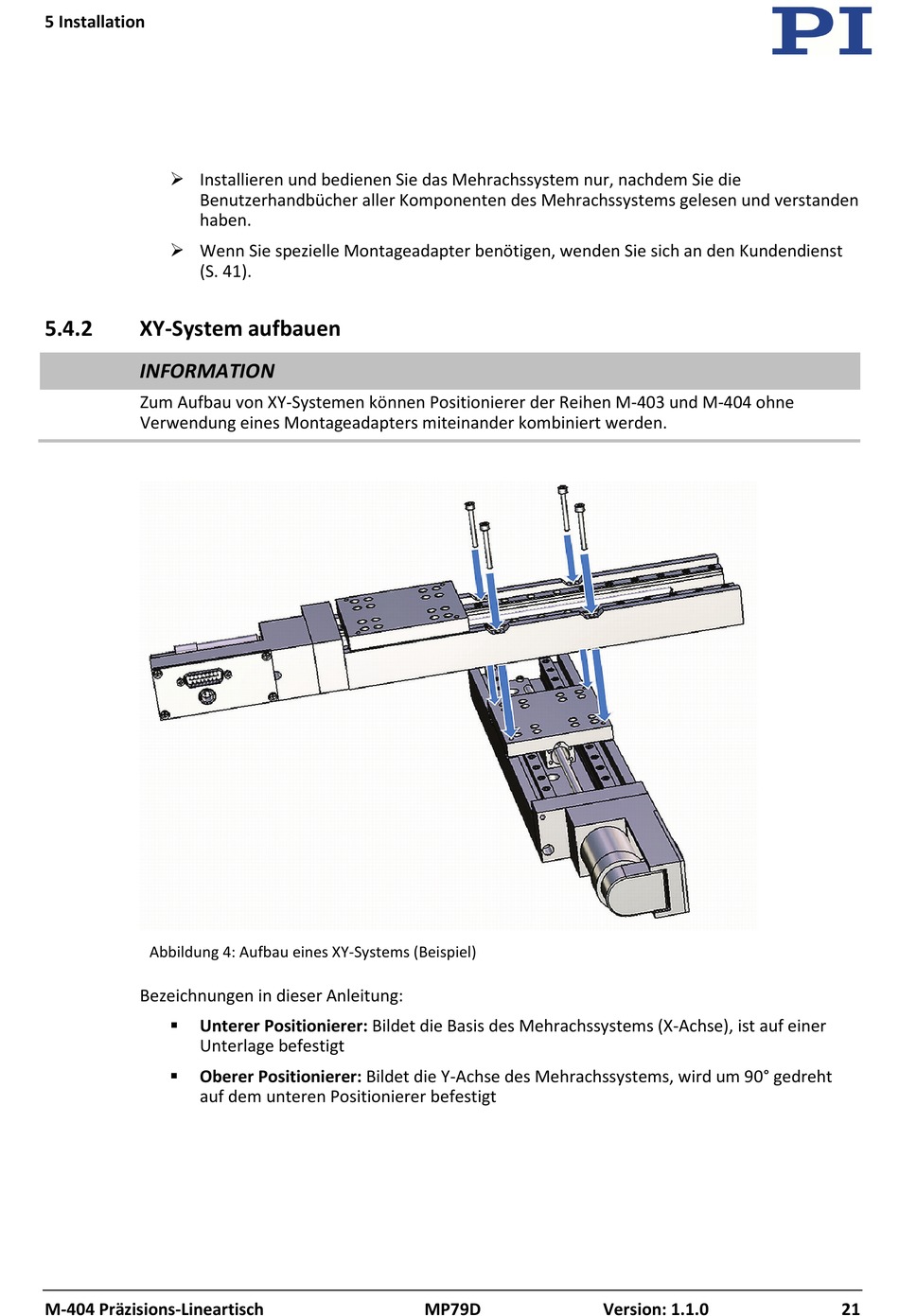

Abbildung 4: Aufbau eines XY-Systems (Beispiel)
Bezeichnungen in dieser Anleitung:
Unterer Positionierer: Bildet die Basis des Mehrachssystems (X-Achse), ist auf einer

Unterlage befestigt
Oberer Positionierer: Bildet die Y-Achse des Mehrachssystems, wird um 90° gedreht

auf dem unteren Positionierer befestigt
M-404 Präzisions-Lineartisch MP79D Version: 1.1.0 21
