3 Produktbeschreibung
Position
2
2
2
2
3
4
3.5

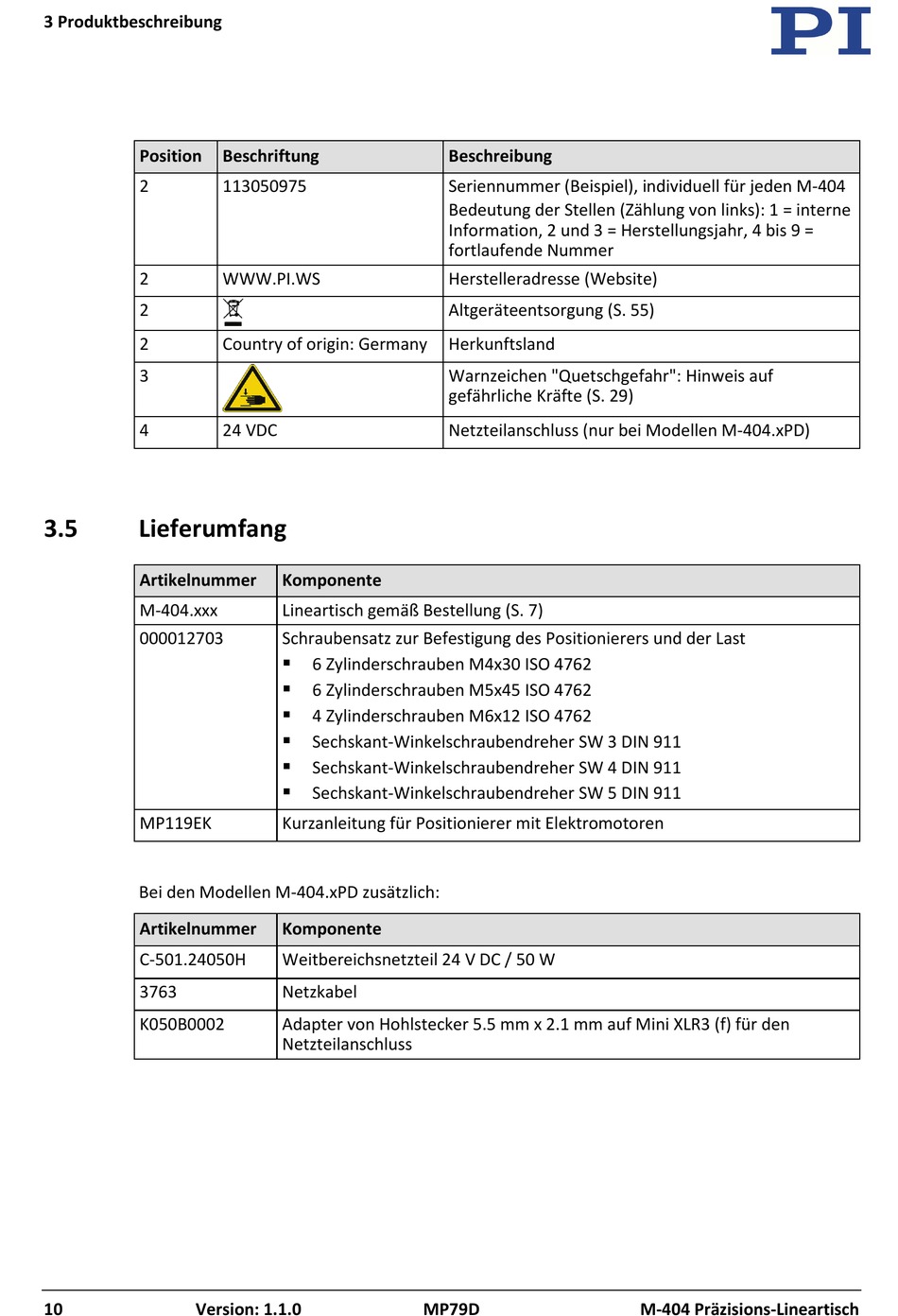

Lieferumfang

Artikelnummer
M-404.xxx
000012703
MP119EK
Bei den Modellen M-404.xPD zusätzlich:
Artikelnummer
C-501.24050H
3763
K050B0002
10 Version: 1.1.0
Beschriftung
113050975
WWW.PI.WS
Country of origin: Germany
24 VDC
Komponente
Lineartisch gemäß Bestellung (S. 7)
Schraubensatz zur Befestigung des Positionierers und der Last
6 Zylinderschrauben M4x30 ISO 4762

6 Zylinderschrauben M5x45 ISO 4762

4 Zylinderschrauben M6x12 ISO 4762

Sechskant-Winkelschraubendreher SW 3 DIN 911

Sechskant-Winkelschraubendreher SW 4 DIN 911

Sechskant-Winkelschraubendreher SW 5 DIN 911

Kurzanleitung für Positionierer mit Elektromotoren
Komponente
Weitbereichsnetzteil 24 V DC / 50 W
Netzkabel
Adapter von Hohlstecker 5.5 mm x 2.1 mm auf Mini XLR3 (f) für den
Netzteilanschluss
Beschreibung
Seriennummer (Beispiel), individuell für jeden M-404
Bedeutung der Stellen (Zählung von links): 1 = interne
Information, 2 und 3 = Herstellungsjahr, 4 bis 9 =
fortlaufende Nummer
Herstelleradresse (Website)
Altgeräteentsorgung (S. 55)
Herkunftsland
Warnzeichen "Quetschgefahr": Hinweis auf
gefährliche Kräfte (S. 29)
Netzteilanschluss (nur bei Modellen M-404.xPD)
MP79D M-404 Präzisions-Lineartisch
