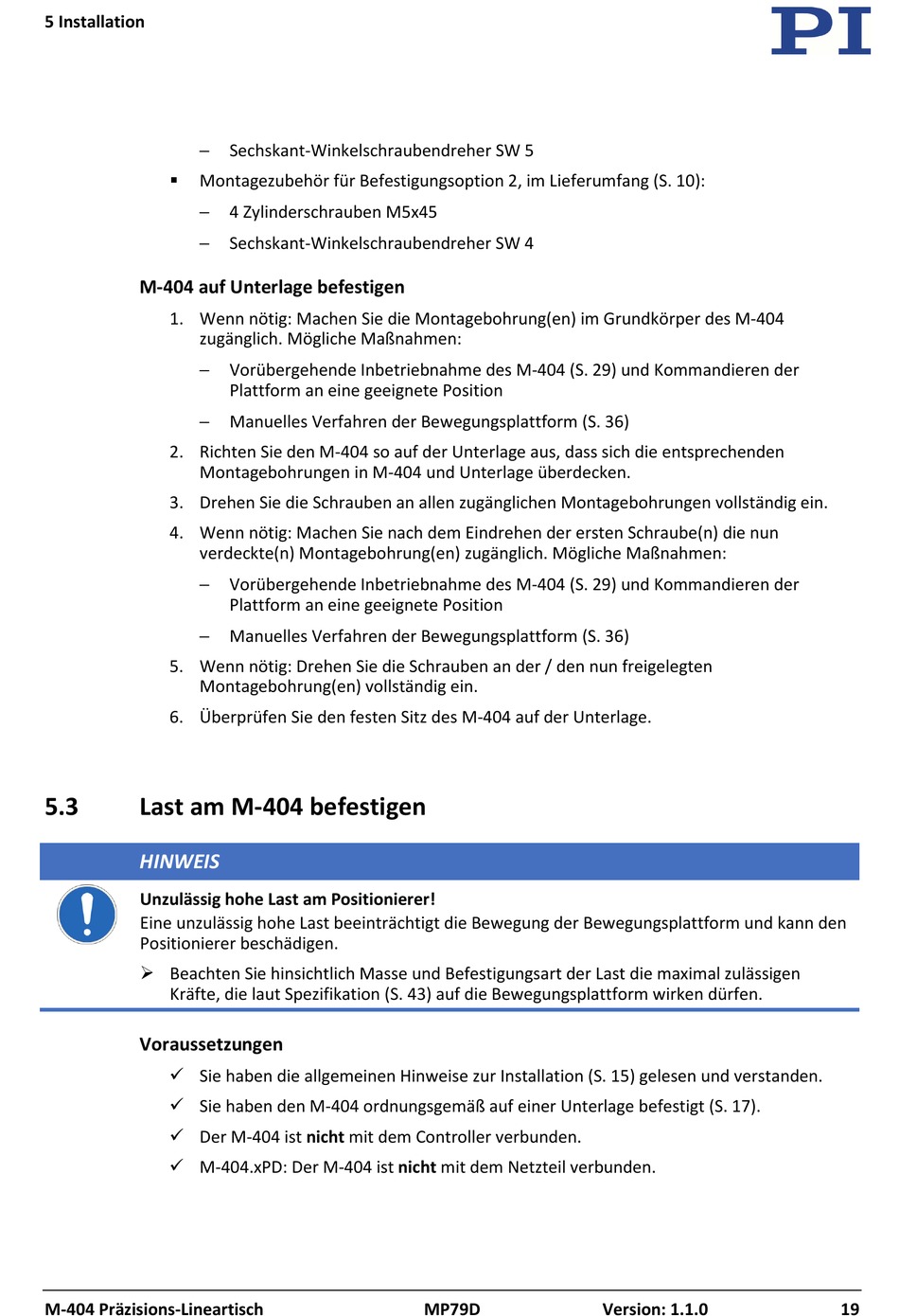

5 Installation
−
Montagezubehör für Befestigungsoption 2, im Lieferumfang (S. 10):

−
−
M-404 auf Unterlage befestigen
1. Wenn nötig: Machen Sie die Montagebohrung(en) im Grundkörper des M-404
zugänglich. Mögliche Maßnahmen:
−
−
2. Richten Sie den M-404 so auf der Unterlage aus, dass sich die entsprechenden
Montagebohrungen in M-404 und Unterlage überdecken.
3. Drehen Sie die Schrauben an allen zugänglichen Montagebohrungen vollständig ein.
4. Wenn nötig: Machen Sie nach dem Eindrehen der ersten Schraube(n) die nun
verdeckte(n) Montagebohrung(en) zugänglich. Mögliche Maßnahmen:
−
−
5. Wenn nötig: Drehen Sie die Schrauben an der / den nun freigelegten
Montagebohrung(en) vollständig ein.
6. Überprüfen Sie den festen Sitz des M-404 auf der Unterlage.
5.3

Last am M-404 befestigen

HINWEIS
Unzulässig hohe Last am Positionierer!
Eine unzulässig hohe Last beeinträchtigt die Bewegung der Bewegungsplattform und kann den
Positionierer beschädigen.
 Beachten Sie hinsichtlich Masse und Befestigungsart der Last die maximal zulässigen
Kräfte, die laut Spezifikation (S. 43) auf die Bewegungsplattform wirken dürfen.
Voraussetzungen
 Sie haben die allgemeinen Hinweise zur Installation (S. 15) gelesen und verstanden.
 Sie haben den M-404 ordnungsgemäß auf einer Unterlage befestigt (S. 17).
 Der M-404 ist nicht mit dem Controller verbunden.
 M-404.xPD: Der M-404 ist nicht mit dem Netzteil verbunden.
M-404 Präzisions-Lineartisch
Sechskant-Winkelschraubendreher SW 5
4 Zylinderschrauben M5x45
Sechskant-Winkelschraubendreher SW 4
Vorübergehende Inbetriebnahme des M-404 (S. 29) und Kommandieren der
Plattform an eine geeignete Position
Manuelles Verfahren der Bewegungsplattform (S. 36)
Vorübergehende Inbetriebnahme des M-404 (S. 29) und Kommandieren der
Plattform an eine geeignete Position
Manuelles Verfahren der Bewegungsplattform (S. 36)
MP79D Version: 1.1.0 19
