Alpine MRP-M350 Bedienungsanleitung Seite 5

(Rechte Seite/Lato destro/
Höger sida)
1
RCA-Eingangsbuchsen
Verbinden Sie diese Buchsen mittels RCA-Kabeln mit
dem RCA-Ausgang Ihres Hauptgerätes. Benutzen Sie
für den Anschluss ein RCA-Verlängerungskabel (als
Zubehör im Handel erhältlich). Achten Sie auf die rich-
tigen Kanalanschlüsse; Links an links und rechts an
2
rechts.
Anschluss: Lautsprecherausgang
Der MRP-M350 verfügt über einen Lautsprechersatz.
Stellen Sie sicher, dass Sie die Lautsprecher-
Ausgangsanschlüsse und die Einrichtung der
Gleichphasigkeit im Verhältnis zu den anderen
Lautsprechern im System durchführen. Schließen Sie
den positiven Ausgang an den positiven
Lautsprecheranschluss und den negativen an den
negativen an. Schließen Sie auf keinen Fall den (–)-
Lautsprecheranschluss an das Fahrzeugchassis an.
Hinweise:
• Schließen Sie keine Lautsprecherkabel zusammen
oder an die Chassis-Masse an.
• Der Eingang ist Stereo, aber die Ausgabe erfolgt mon-
3
aural.
Batterie-Zuleitung (Gelb) (separat erhältlich)
Stellen Sie sicher, dass Sie eine Sicherung mit 40
Ampere so nahe wie möglich dem positiven (+)-Pol
der Batterie hinzufügen. Im Falle eines Kurzschlusses
schützt diese Sicherung das elektrische System Ihres
Fahrzeuges. Wenn Sie eine Verlängerung dieser
Leitung benötigen, sollte die Drahtlehre 8 AWG oder
4
mehr aufweisen.
Ferneinschaltkabel (Blau/Weiß) (separat
erhältlich)
Schließen Sie dieses Kabel an die Ferneinschaltung
oder die Powerantennen-Zuleitung (positive
5
Spannung, (+) nur 12V) Ihres Hauptgerätes an.
Massekabel (Schwarz) (separat erhältlich)
Schließen Sie diese Zuleitung fest an einen sauberen
Punkt aus reinem Metall am Fahrzeugchassis an.
Überprüfen Sie, dass es sich bei dem ausgewählten
Punkt tatsächlich um eine echte Erde handelt, indem
Sie die Verbindung zwischen dem entsprechenden
Punkt und der negativen (–) Klemme der Autobatterie
prüfen. Erden Sie alle Ihre Audio-Komponenten am
gleichen Punkt des Chassis, um Masseschleifen zu
6
verhindern.
7
Isolationsschlauch
Steckverbinder Lautsprechereingänge
Diese Kabel werden für die Eingänge bei Hauptgeräten
ohne Vorverstärker-Ausgänge verwendet. Wenn Sie die
RCA-Eingangsanschlüsse nicht benutzen, sollten Sie
diese Kabel an die Lautsprecherausgänge des
Hauptgerätes anklemmen. An den MRP-M350 können
sowohl Hauptgeräte mit hoher Leistung, als auch mit
8
Standardleistung angeschlossen werden.
9
Linker Lautsprecher (Weiß (+))
Ä
Linker Lautsprecher (Weiß/Schwarz (–))
Å
Rechter Lautsprecher (Grau (+))
Rechter Lautsprecher (Grau/Schwarz (–))
Hinweis:
Falls das Lautsprecher-Eingangskabel verwendet wird,
kann es je nach verwendeter Kopf-Einheit zu Störungen
bei der Stromversorgung aus kommen. Sollten Ihnen
die Störungen etwas ausmachen, fügen Sie dem
Anschluss einfach einen SPST-Schalter hinzu. (Seite 6)
Deutsch
CH-2 CH-1
CH-1 NOM +6dB 100
0.5V 75 140
(L) 55 170
MIN MAX 0dB +12dB 50 200
(R) (L) (Hz)
INPUT
GAIN BASS EQ LP FILTER
(R)
SPEAKER
LEVEL INPUT CHANNEL - 1/2
CH-2
1
8
9
7
10
11
1
Prese di ingresso RCA
Collegate queste prese ai fili di uscita in linea della
vostra unità principale usando i cavi di prolunga RCA
(venduti separatamente). Assicuratevi di rispettare i
corretti collegamenti dei canali: sinistro a sinistro e
destro a destro.
2
Terminali di uscita per gli altoparlanti
Il MPR-M350 ha un set di uscite per altoparlanti.
Assicuratevi di osservare il collegamento dei con-
nettori degli altoparlanti e la messa in fase in rela-
zione agli altri altoparlanti del sistema. Collegate
l'uscita positiva al terminale positivo dell'altoparlan-
te e la negativa, alla negativa. Non collegate il termi-
nale dell'altoparlante (–) al chassis del veicolo.
Note:
• Non collegate mai i fili degli altoparlanti l'uni con gli
altri né collegateli con messa a terra sullo chassis.
• L'entrata è stereo ma l'uscita è monoaurale.
3
Filo della batteria (giallo) (venduto separatamen-
te)
Assicuratevi di aggiungere un fuso di 40 amp il più
vicino possibile al terminale positivo (+) della batte-
ria. Questo fuso proteggerà il sistema elettrico della
vostra auto in caso di corto circuito. Se avete biso-
gno di estendere questo conduttore, lo spessore
4
dovrebbe essere di 8 AWG o più.
Filo di accensione a distanza (blu/bianco) (vendu-
to separatamente)
Collegate questo filo al filo di accensione a distanza
o al filo dell'antenna di potenza (azionamento positi-
5
vo, (+)12V soltanto) della vostra unità principale.
Filo di massa (nero) (venduto separatamente)
Collegate questo filo in modo ben saldo su un punto
metallico sullo chassis dell'automobile. Verificate che
il punto selezionato sia adatto per una buona messa
a terra controllando la continuità tra lo stesso punto
e il terminale negativo (–) della batteria del veicolo.
Mettete a terra tutti i componenti audio sullo stesso
punto dello chassis per prevenire dei salti di massa.
6
7
Tubo isolante
Connettori di entrata dell'altoparlante
Questi cavi sono adibiti ad ingresso per l'utilizzo con
unità principali non dotate di uscite preamplificate.
Quando i connettori di ingresso di linea RCA non
vengono utilizzati, questi cavi devono essere colle-
gati ai cavi di uscita dell'altoparlante dell'unità prin-
cipale. L'MRP-M350 accetta l'entrata di unità princi-
8
pali di potenza alta o standard.
9
Altoparlante sinistro (bianco (+))
Ä
Altoparlante sinistro (bianco/nero (–))
Å
Altoparlante destro (grigio (+))
Altoparlante destro (grigio/nero (–))
Nota:
Nel caso di utilizzazione del cavo di immissione dell'al-
toparlante, potrebbero verificarsi alcuni rumori a cor-
rente spenta a seconda dell'unità principale collegata.
Se tali rumori vi dovessero dare fastidio, aggiungete un
commutatore SPST al collegamento. (Pagina 6)
Italiano
BATTERY REMOTE
20A 20A
SPEAKER OUTPUT FUSE POWER SUPPLY
2 2
3
4
5
1
RCA-ingångar
Anslut dessa ingångar till linjeutgångarna på din
huvudapparat med RCA-kablar (säljs separat). Var
noga med att följa polariteten; vänster till vänster
och höger till höger.
2
Högtalarutgångar
MRP-M350 har en uppsättning högtalarutgångar.
Kontrollera högtalarutgångarnas rätta anslutningar
och fasinställning i förhållande till de andra
högtalarna i systemet. Anslut den positiva kontakten
till det positiva högtalaruttaget och den negativa till
det negativa. Anslut inte högtalaruttaget (–) till
fordonets chassi.
Observera:
• Högtalarkablarna får aldrig kopplas ihop eller
anslutas till chassijord.
• Ingången är stereo men utgången är enkanalig.
3
Batterikabel (gul) (säljs separat)
Lägg till en 40 A-säkring så nära batteriets positiva
kontakt (+) som möjligt. Denna säkring kommer att
skydda ditt fordons elsystem om det skulle ske en
kortslutning. Om du behöver förlänga denna ledning,
bör trådtolken vara 8 AWG eller mer.
4
Fjärrtillslagskabel (blå/vit) (säljs separat)
Anslut den här kabeln till kabeln för fjärrtillslag eller
elantenn (positiv styrpuls, endast (+) 12V) på din
huvudapparat.
5
Jordkabel (svart) (säljs separat)
Anslut omsorgsfullt den här kabeln till en ren, plåtren
punkt på fordonets chassi. Kontrollera att punkten
verkligen är en jordpunkt genom att mäta att den är
kortsluten till bilbatteriets minuspol (–). Jorda alla
audiokomponenter till samma punkt på chassit för
att förhindra jordströmmar.
6
7
Isolationsrör
Högtalarnivåingångar
Dessa kablar används för anslutning av apparater
som inte har några förförstärkarutgångar. Om
linjeingångarna av RCA-typ inte används, skall du
istället ansluta dessa kablar till högtalarutgångarna
på huvud-apparaten. MRP-M350 tål normal och hög
effekt från huvudapparater med inbyggd förstärkare.
8
9
Högtalare vänster (vit (+))
Ä
Högtalare vänster (vit/svart (–))
Å
Högtalare höger (grå (+))
Högtalare höger (grå/svart (–))
Observera:
När man använder högtalarens ingångskabel kan
oljud uppstå då strömmen är avslagen, beroende på
vilken huvudenhet som är tillkopplad. Anslut en
SPST-omkopplare om du tycker att oljuden är
obehagliga. (Sid 6)
Svenska
GND
(Linke Seite/Lato sinistro/
Vänster sida)
6

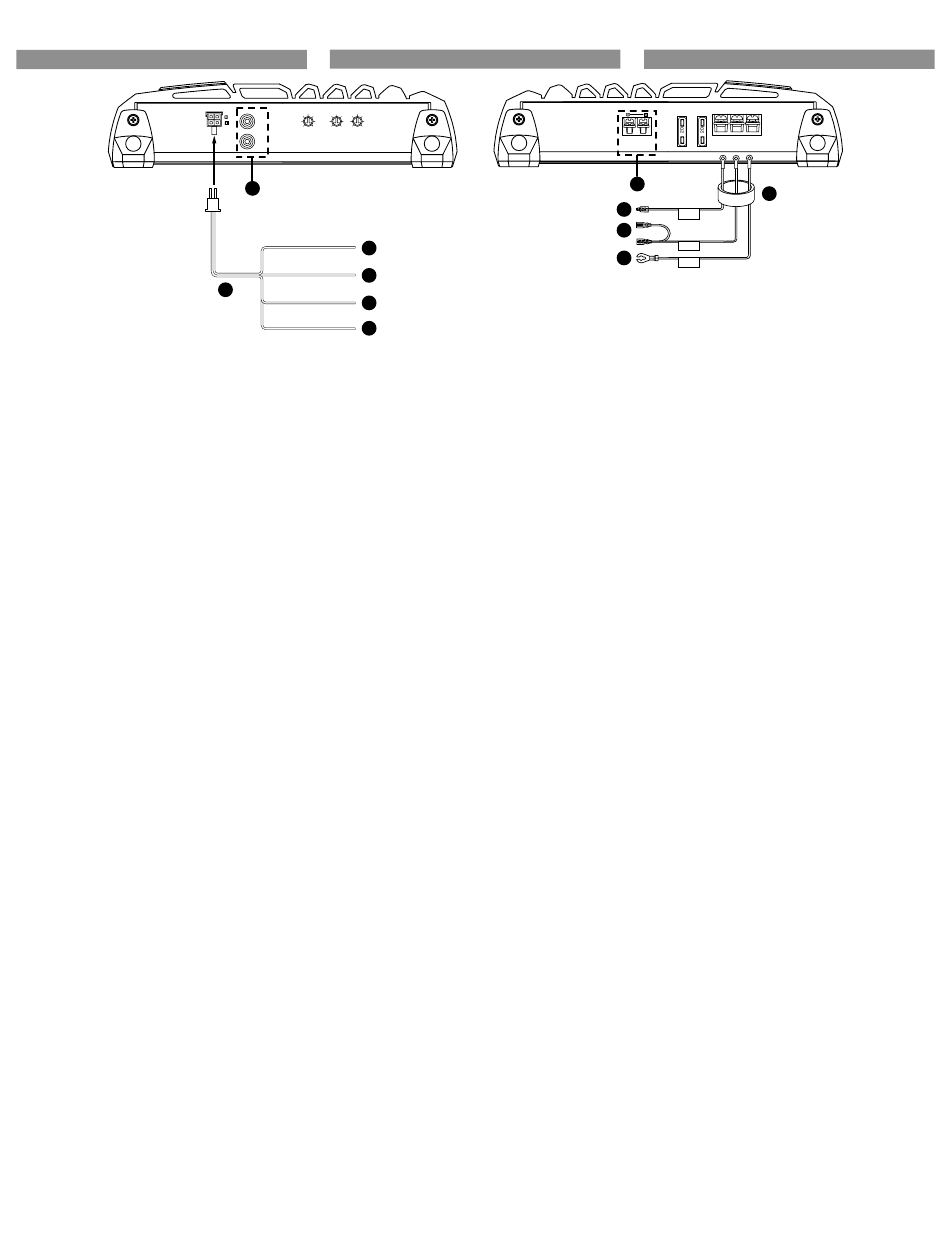

Abb.2/Fig. 2
5
