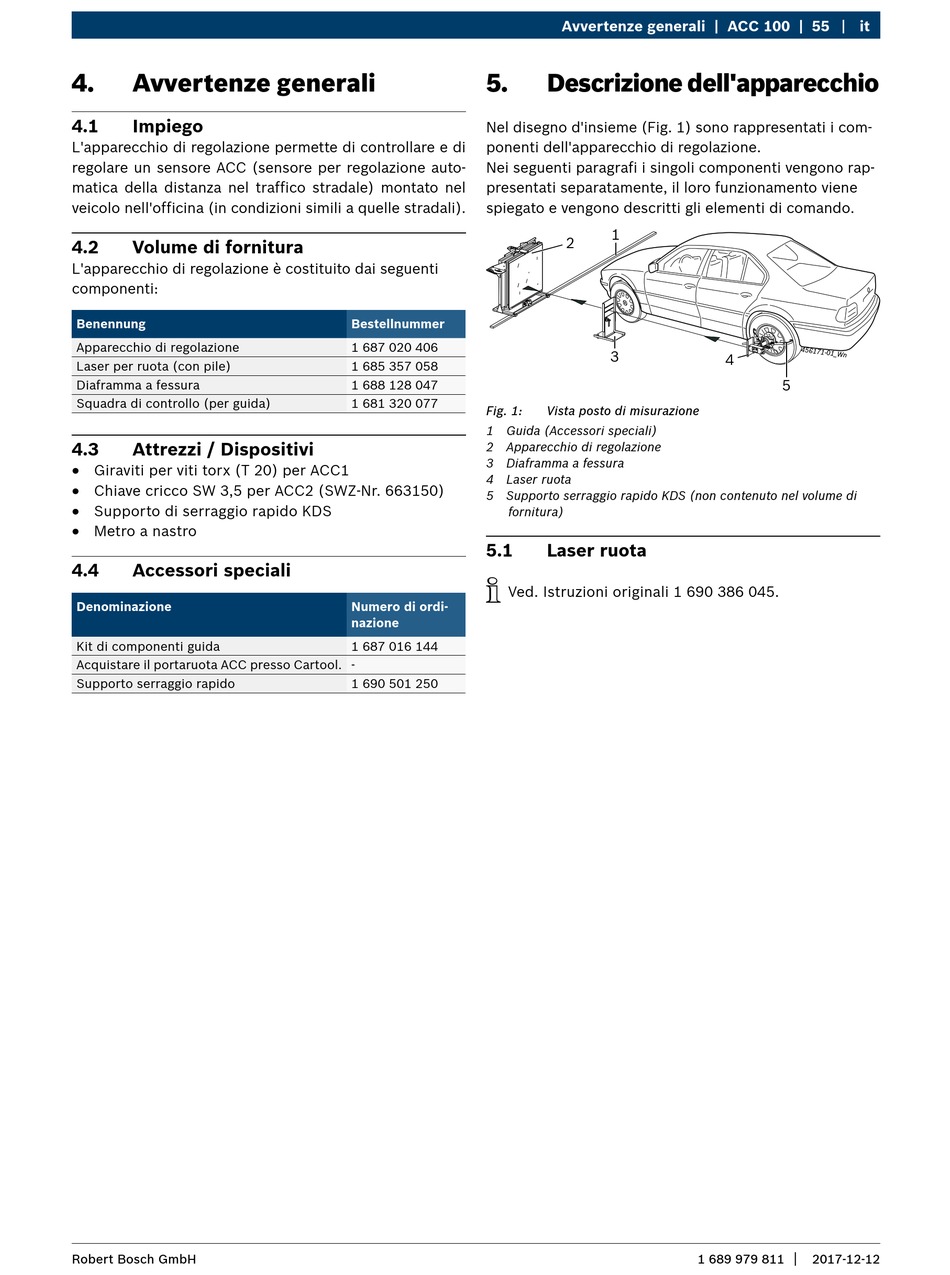

4.

Avvertenze generali

4.1 Impiego
L'apparecchio di regolazione permette di controllare e di
regolare un sensore ACC (sensore per regolazione auto-
matica della distanza nel traffico stradale) montato nel
veicolo nell'officina (in condizioni simili a quelle stradali).
4.2

Volume di fornitura

L'apparecchio di regolazione è costituito dai seguenti
componenti:
Benennung
Apparecchio di regolazione
Laser per ruota (con pile)
Diaframma a fessura
Squadra di controllo (per guida)
4.3 Attrezzi / Dispositivi
R
Giraviti per viti torx (T 20) per ACC1
R
Chiave cricco SW 3,5 per ACC2 (SWZ-Nr. 663150)
R
Supporto di serraggio rapido KDS
R
Metro a nastro
4.4

Accessori speciali

Denominazione
Kit di componenti guida
Acquistare il portaruota ACC presso Cartool. -
Supporto serraggio rapido
Robert Bosch GmbH
5.
Nel disegno d'insieme (Fig. 1) sono rappresentati i com-
ponenti dell'apparecchio di regolazione.
Nei seguenti paragrafi i singoli componenti vengono rap-
presentati separatamente, il loro funzionamento viene
spiegato e vengono descritti gli elementi di comando.
Bestellnummer
1 687 020 406
1 685 357 058
1 688 128 047
1 681 320 077
Fig. 1:
1 Guida (Accessori speciali)
2 Apparecchio di regolazione
3 Diaframma a fessura
4 Laser ruota
5 Supporto serraggio rapido KDS (non contenuto nel volume di
fornitura)
5.1
i
Ved. Istruzioni originali 1 690 386 045.
Numero di ordi-
nazione
1 687 016 144
1 690 501 250
Avvertenze generali | ACC 100 | 55

Descrizione dell'apparecchio

1
2
3
4
Vista posto di misurazione
Laser ruota
1 689 979 811
