5 BETRIEB
4.
Anpassung des korrekten Rollendrucks:

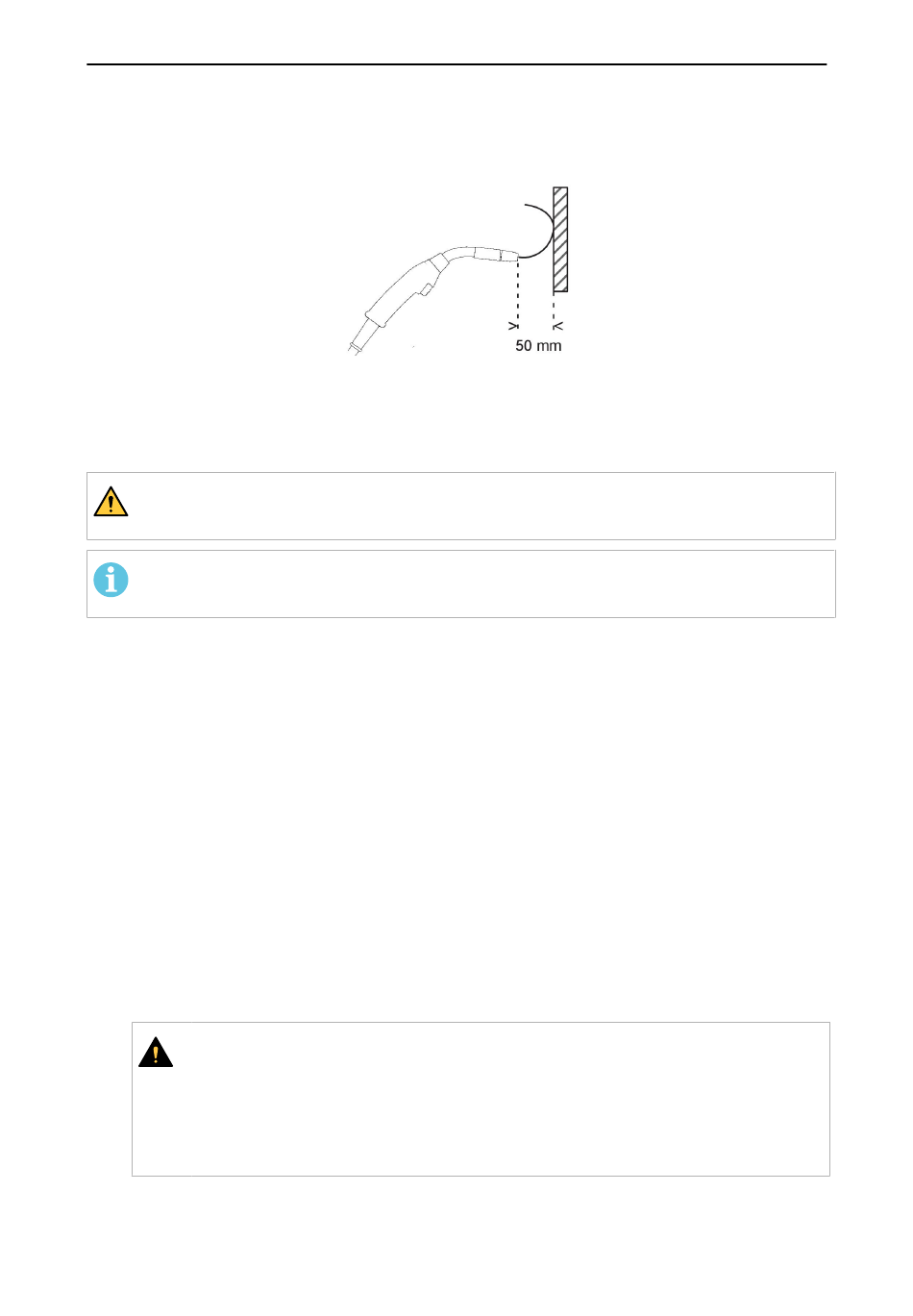

Wenn Sie den Schweißbrenner ca. 50 mm (2 Zoll) vor das Holzstück halten, sollte der
Draht ausgegeben werden und sich biegen.
5.11
Entfernen/Einbauen der Drahtvorschubrollen
WARNUNG!
Die Stromversorgung muss für dieses Verfahren abgeschaltet werden.
HINWEIS!
Für dieses Verfahren ist es nicht notwendig, das Gas anzuschließen.
Zwei Paare mit verschiedener Größe der Vorschubrollen mit doppelter Nut werden
standardmäßig ausgeliefert (aufgelistet im Anhang als „STANDARD" und als „ZUBEHÖR").
Die Vorschubrollen müssen gemäß der Drahtgröße/des Drahttyps auf der Drahtspule
ausgewechselt werden. Lesen Sie den Abschnitt „AUSWAHL DER ROLLEN UND
DRAHTFÜHRUNGEN" im Anhang, um die passenden Vorschubrollen auszuwählen.
5.11.1
Entfernen der Drahtvorschubrollen
1.
Wenn neue Rollen eingebaut werden sollen, müssen Sie die richtige Größe und den
richtigen Typ (Stahl oder Aluminium) für den einzubauenden Draht auswählen.
2.
Trennen Sie die elektrische Stromquelle vom Gerät.
3.
Offen Sie die Tür auf der Seite der Drahtspule des EMP-Geräts.
4.
Lösen Sie den Zugarm, indem Sie ihn nach oben aus seiner Arretierung herausziehen
und anschließend in Ihre Richtung drehen (siehe Abbildung 5). Da der
Drahtvorschubdruck unterbrochen werden muss, um diesen Arm auszubauen, muss
die Spannung der Rollen in einem späteren Schritt neu angepasst werden. Der
Zugarm (2) ist federbelastet. Er springt heraus, wenn der Spannknopf im vorherigen
Schritt gedreht wird.
5.
Entfernen Sie den Draht aus dem Drahtvorschubmechanismus.
VORSICHT!
Beim Entfernen der Antriebsrollen (auf der linken Seite) müssen Sie vorsichtig
umgehen, um nicht das Zahnrad zu entfernen. Dabei besteht das Risiko,
dass sich die Scheibenfeder auf der Motorwelle löst. Wenn darauf nicht
geachtet wird, ist das Gerät erst dann wieder einsatzfähig, wenn dieses Teil
ausgetauscht wird.
6.
Entfernen Sie die beiden Drahtvorschubrollen, indem Sie ihre Befestigungsschrauben
und Unterlegscheiben entfernen und jede einzelne Rolle von der Welle schieben
(siehe Abbildung 7).
0463 605 001
