Bedienungsanleitung
Anzeige
Fehlersimulation
Das Diagnosegerät verfügt über die Möglichkeit, gängige Fehler zu simulieren (siehe Seite 7 und
10). Dies sind im Einzelnen:
• Kurzschluss der Diode in der Beschaltung des Fahrzeugs
• Kurzschluss zwischen CP und PE
• Fehlerstrom zwischen L1 und PE (durch Widerstand 6,8K)
Durch Auslösen der verschiedenen Fehler, kann die Reaktion des Ladepunktes beobachtet werden.

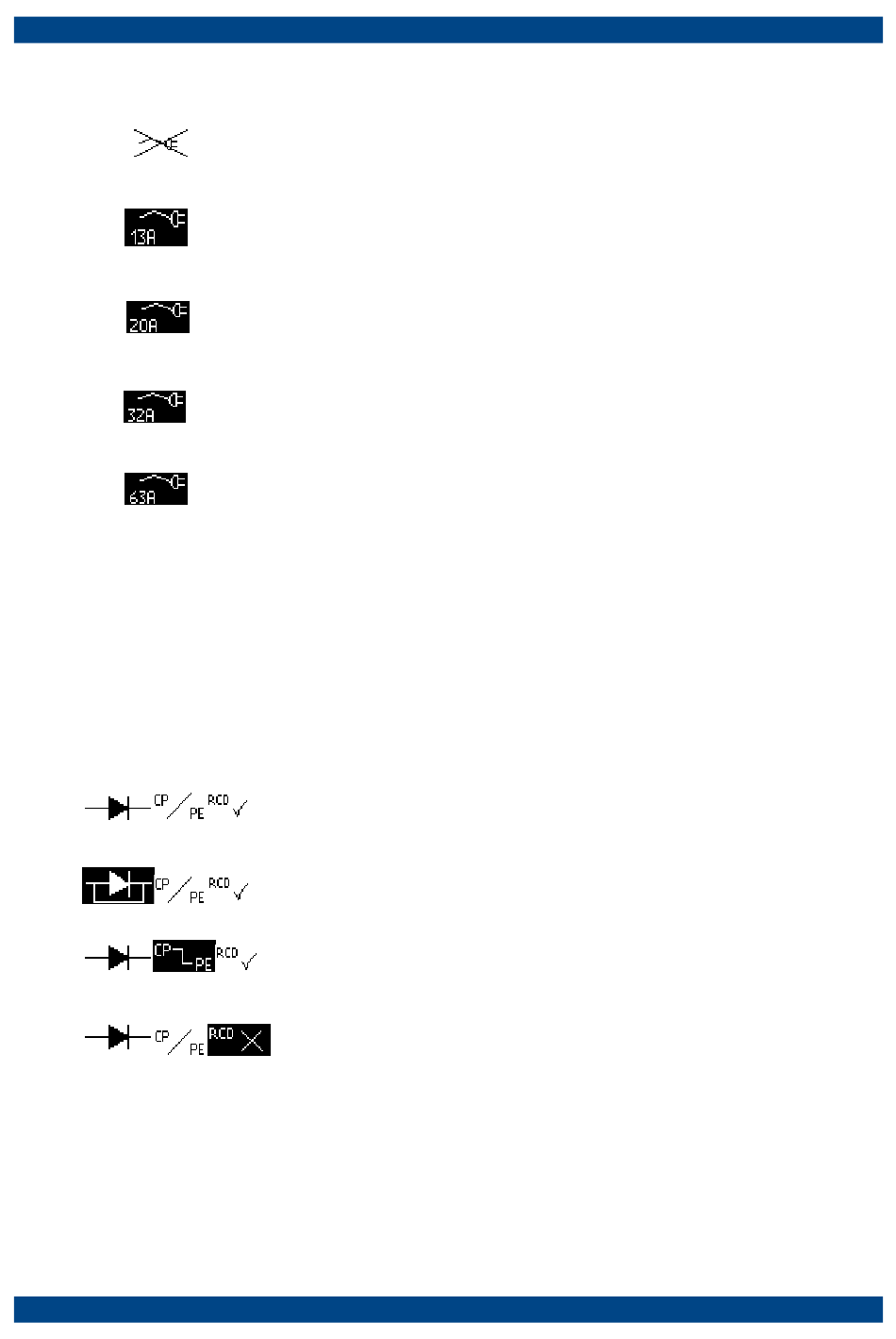

Anzeige
PROFITEST H+E BASE, H+E BASE 32, H+E BASE C
Widerstand
keiner
1,5 KΩ
680 Ω
220 Ω
100 Ω
Fehlerstrom zwischen L1 und PE
Max. zulässiger Strom
Kein Kabel
13 A
20 A
32 A
63 A
Simulierter Fehler
Kein Fehler
Kurzschluss Diode
Kurzschluss CP / PE
