5 Installation planen
Anschluss der Solarmodule (DC) planen
Bei 3 Modulstrings pro DC-Eingang sollten grundsätzlich
Stringsicherungen verwendet werden.
+ –
1
2
3
4
5
6
DC 1

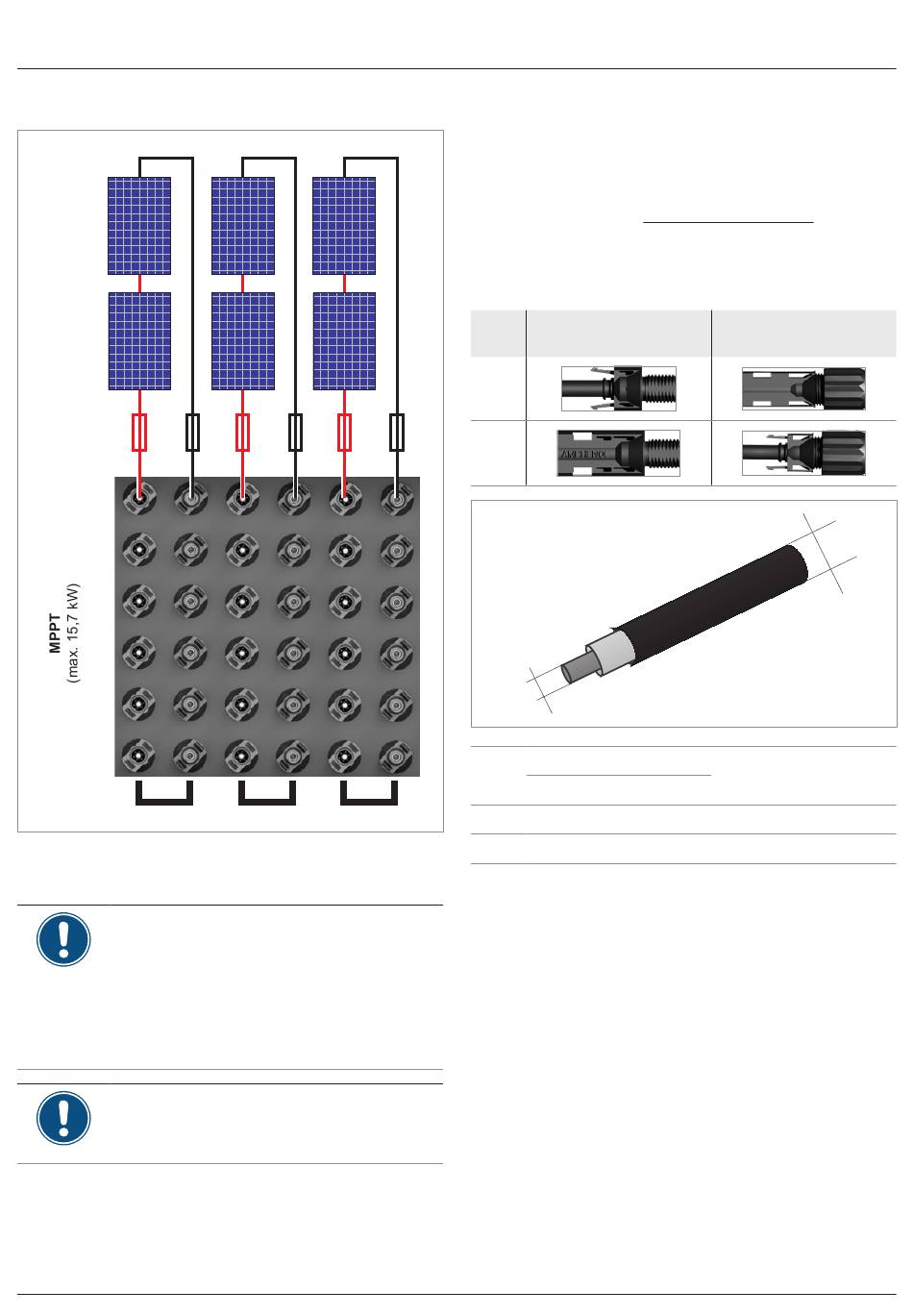

Abb. 5.24: Anschluss von 3 Modulstrings pro MPP-Tracker:
Stringsicherungen empfohlen
Es sind keine Stringsicherungen in den Wech-
selrichter eingebaut! Bei Delta sind passende
Inline-Stringsicherungen mit 15 A und 20 A als
Zubehör erhältlich. Diese Stringsicherungen
werden in das DC-Kabel integriert.
Wenden Sie sich dazu bitte an den Delta-Kun-
densupport. Die Kontaktdaten finden Sie auf der
letzten Seite dieses Handbuchs.
Immer die Maximale Rückstrombelastbarkeit
der Solarmodule bei der Auswahl von Schutz-
vorrichtungen (zum Beispiel Sicherungen)
berücksichtigen.
44
+ – + –
DC 2 DC 3
5.5.6 Vorgaben für die DC-Kabel
Die DC-Stecker für alle DC-Anschlüsse sind im Lieferumfang
des Wechselrichters enthalten.
Die DC-Stecker sind nur für Kupferkabel geeignet.
Die Montageanleitung für die DC-Stecker können Sie bei
Amphenol herunterladen: www.amphenol-solar.com.
Falls Sie nachbestellen wollen oder eine andere Größe benöti-
gen, orientieren Sie sich an den Angaben in der nachfolgenden
Tabelle.
DC-Stecker für DC-Kabel
DC–
DC+
a
a
mm
2
DC+ 4 / 6 5,3 ... 7,65
DC– 4 / 6 5,3 ... 7,65
Im Lieferumfang enthalten
1)
Abb. 5.25: Spezifikation der DC-Kabel
Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03
DC-Anschlüsse am
Wechselrichter
^
b
Amphenol DC-Stecker
mm
H4CFC4D●S
H4CMC4D●S
b
1)
