4.2 Übersicht Komponenten und Anschlüsse
10
9
8
7
6

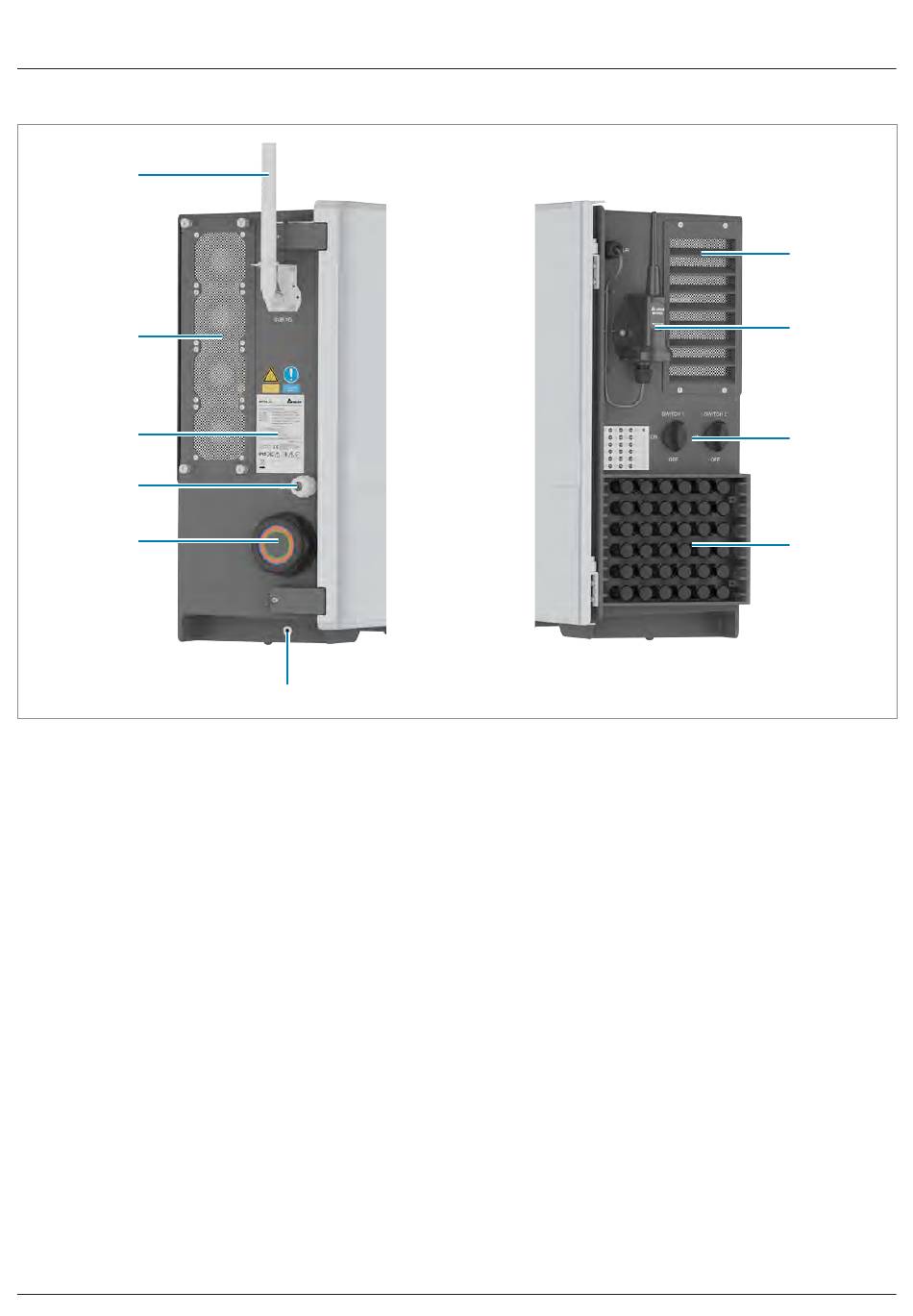

Abb. 4.1: Übersicht der externen Komponenten und Anschlüsse
1
Luftaustritt
2 Wi-Fi-Modul (optionales Zubehör)
3
DC-Trennschalter 1 + 2
4 DC-Anschlussfeld
5 Erdungsanschluss
Installations- und Betriebsanleitung M70A EU V2.0 DE 2020-08-03
5
6
AC-Kabeldurchführung
7 Kabeldurchführung für RS485, digitale Eingänge, potenzi-
alfreie Kontakte, externe Abschaltung
8
Typenschild
9 Lufteintritt mit Lüftermodul
10 Sub-1G-Antenne
4 Produktübersicht
Lieferumfang
1
2
3
4
