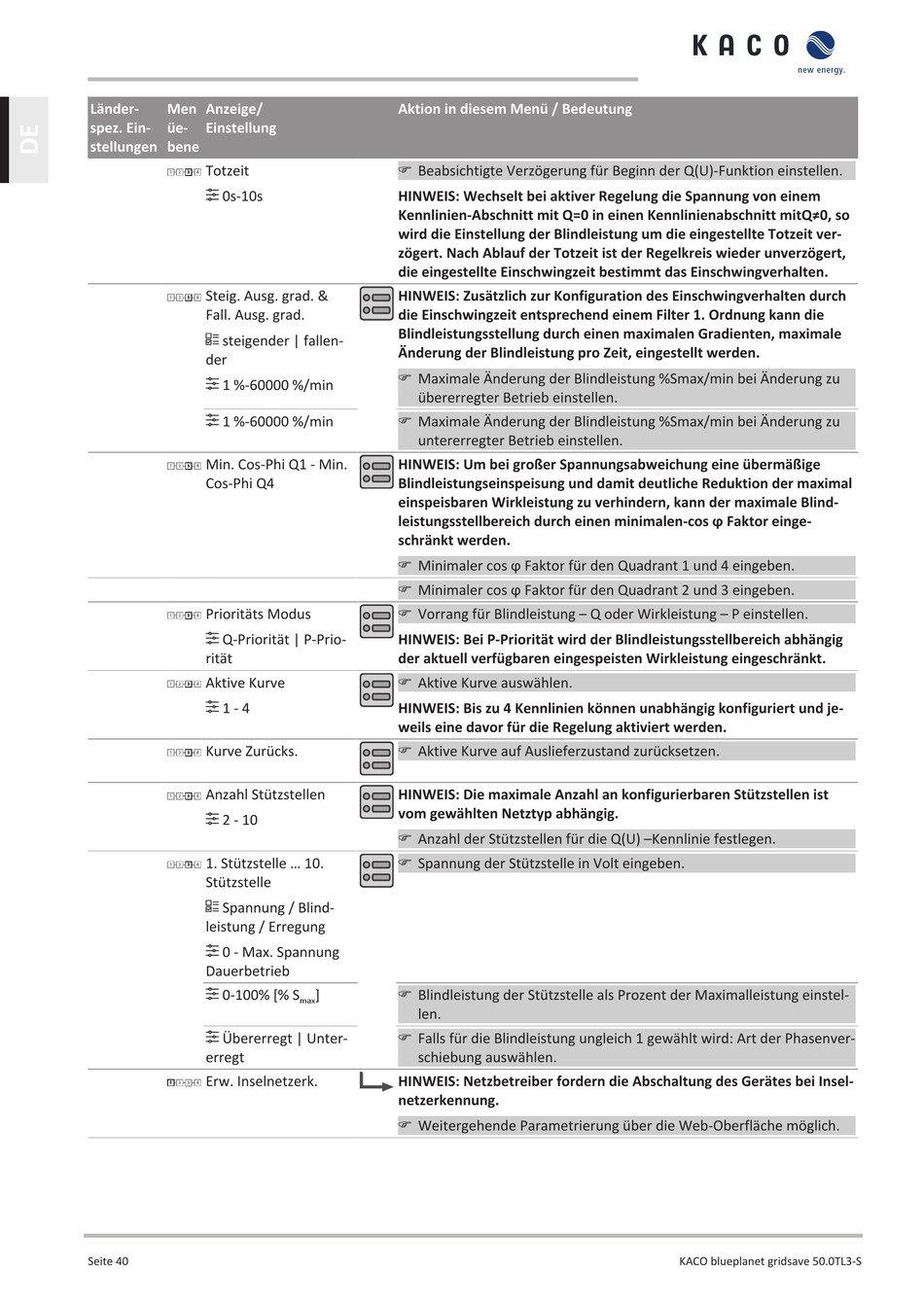

Kaco blueplanet gridsave 50.0TL3-S Handbuch Seite 40

Länder- Men Anzeige/
spez. Ein- üe- Einstellung
stellungen bene
Totzeit
1 2 3 4 4
0s-10s
Steig. Ausg. grad. &
1 2 3 4 4
Fall. Ausg. grad.
steigender | fallen-
der
1 %-60000 %/min
1 %-60000 %/min
Min. Cos-Phi Q1 - Min.
1 2 3 4 4
Cos-Phi Q4
Prioritäts Modus
1 2 3 4 4
Q-Priorität | P-Prio-
rität
Aktive Kurve
4
1 2 3 4
1 - 4
Kurve Zurücks.
1 2 3 4 4
Anzahl Stützstellen
1 2 3 4 4
2 - 10
1. Stützstelle ... 10.
1 2 3 4 4
Stützstelle
Spannung / Blind-
leistung / Erregung
0 - Max. Spannung
Dauerbetrieb
0-100% [% S
Übererregt | Unter-
erregt
Erw. Inselnetzerk.
1 2 3 4 4
Seite 40
Aktion in diesem Menü / Bedeutung
F Beabsichtigte Verzögerung für Beginn der Q(U)-Funktion einstellen.
HINWEIS: Wechselt bei aktiver Regelung die Spannung von einem
Kennlinien-Abschnitt mit Q=0 in einen Kennlinienabschnitt mitQ≠0, so
wird die Einstellung der Blindleistung um die eingestellte Totzeit ver-
zögert. Nach Ablauf der Totzeit ist der Regelkreis wieder unverzögert,
die eingestellte Einschwingzeit bestimmt das Einschwingverhalten.
HINWEIS: Zusätzlich zur Konfiguration des Einschwingverhalten durch
die Einschwingzeit entsprechend einem Filter 1. Ordnung kann die
Blindleistungsstellung durch einen maximalen Gradienten, maximale
Änderung der Blindleistung pro Zeit, eingestellt werden.
F Maximale Änderung der Blindleistung %Smax/min bei Änderung zu
übererregter Betrieb einstellen.
F Maximale Änderung der Blindleistung %Smax/min bei Änderung zu
untererregter Betrieb einstellen.
HINWEIS: Um bei großer Spannungsabweichung eine übermäßige
Blindleistungseinspeisung und damit deutliche Reduktion der maximal
einspeisbaren Wirkleistung zu verhindern, kann der maximale Blind-
leistungsstellbereich durch einen minimalen-cos ϕ Faktor einge-
schränkt werden.
F Minimaler cos ϕ Faktor für den Quadrant 1 und 4 eingeben.
F Minimaler cos ϕ Faktor für den Quadrant 2 und 3 eingeben.
F Vorrang für Blindleistung – Q oder Wirkleistung – P einstellen.
HINWEIS: Bei P-Priorität wird der Blindleistungsstellbereich abhängig
der aktuell verfügbaren eingespeisten Wirkleistung eingeschränkt.
F Aktive Kurve auswählen.
HINWEIS: Bis zu 4 Kennlinien können unabhängig konfiguriert und je-
weils eine davor für die Regelung aktiviert werden.
F Aktive Kurve auf Auslieferzustand zurücksetzen.
HINWEIS: Die maximale Anzahl an konfigurierbaren Stützstellen ist
vom gewählten Netztyp abhängig.
F Anzahl der Stützstellen für die Q(U) –Kennlinie festlegen.
F Spannung der Stützstelle in Volt eingeben.
F Blindleistung der Stützstelle als Prozent der Maximalleistung einstel-
]
max
len.
F Falls für die Blindleistung ungleich 1 gewählt wird: Art der Phasenver-
schiebung auswählen.
HINWEIS: Netzbetreiber fordern die Abschaltung des Gerätes bei Insel-
netzerkennung.
F Weitergehende Parametrierung über die Web-Oberfläche möglich.
