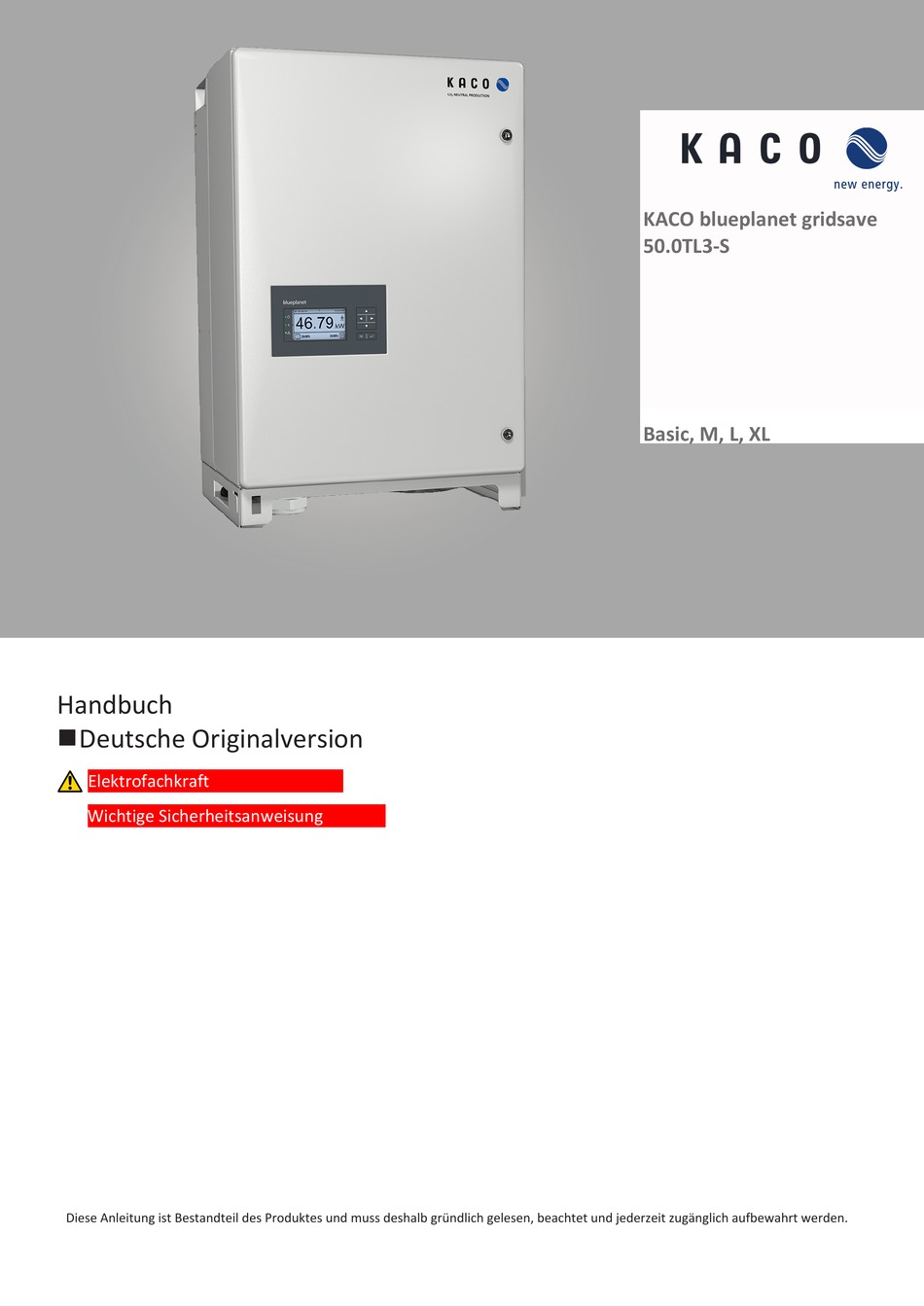

Handbuch
nDeutsche Originalversion
Elektrofachkraft
Wichtige Sicherheitsanweisung
Diese Anleitung ist Bestandteil des Produktes und muss deshalb gründlich gelesen, beachtet und jederzeit zugänglich aufbewahrt werden.

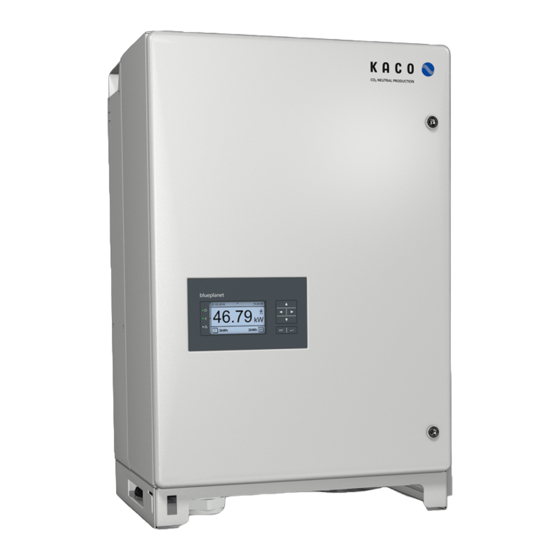

KACO blueplanet gridsave
50.0TL3-S
Basic, M, L, XL

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Kaco blueplanet gridsave 50.0TL3-S Basic

Inhaltszusammenfassung für Kaco blueplanet gridsave 50.0TL3-S Basic

  • Seite 1 KACO blueplanet gridsave 50.0TL3-S Basic, M, L, XL Handbuch nDeutsche Originalversion Elektrofachkraft Wichtige Sicherheitsanweisung Diese Anleitung ist Bestandteil des Produktes und muss deshalb gründlich gelesen, beachtet und jederzeit zugänglich aufbewahrt werden.

  • Seite 2: Rechtliche Bestimmungen

    | Rechtliche Bestimmungen Handbuch Rechtliche Bestimmungen Die in diesem Dokument enthaltenen Informationen sind Eigentum der KACO new energy GmbH. Die Veröf- fentlichung, ganz oder in Teilen, bedarf der schriftlichen Zustimmung der KACO new energy GmbH. KACO Garantie Die aktuellen Garantiebedingungen können Sie bei Ihrem Systemintegrator einsehen.

  • Seite 3: Inhaltsverzeichnis

    Handbuch Inhaltsverzeichnis Bidirektionaler-Einspeise-Wechselrichter 9.1 Erstinbetriebnahme ........30 Inhaltsverzeichnis 9.2 Signalelemente..........30 1 Allgemeine Hinweise........... 9.3 Menüstruktur ..........31 1.1 Hinweise zur Dokumentation ......9.4 Gerät überwachen ........49 1.2 Weiterführende Informationen..... 9.5 Firmware-Update durchführen ..... 51 1.3 Gestaltungsmerkmale........9.6 Zugriff über Modbus ........52 1.4 Identifikation ..........

  • Seite 4: Allgemeine Hinweise

    Gestaltungsmerkmale 1.3.1 Verwendete Symbole Allgemeines Gefahrensymbol Feuer und Explosionsgefahr Elektrische Spannung Verbrennungsgefahr Erdung – Schutzleiter 1.3.2 Darstellung der Sicherheitshinweise GEFAHR Unmittelbare Gefahr Die Nichtbeachtung des Warnhinweises führt unmittelbar zum Tod oder zu schwerer Körperverletzung. Seite 4 KACO blueplanet gridsave 50.0TL3-S...

  • Seite 5: Darstellung Zusätzlicher Informationen

    Protection class / Ingress protection I / IP65 ARC fault circuit protection none Interface protection according to country – Technische Daten specific requirements, details see manual No galvanic separation / UTILITY-INTERCONNECTED Abb. 1: Typenschild – Entsorgungshinweis – Prüfzeichen, CE-Kennzeichen. KACO blueplanet gridsave 50.0TL3-S Seite 5...

  • Seite 6: Hinweise Am Gerät

    Hinweise am Gerät Am Gerät ist ein Warnetikett angebracht. Lesen Sie die Warnhinweise aufmerksam durch. Dieses Etikett nicht entfernen. Falls das Etikett fehlt oder unleserlich ist, wenden Sie sich bitte an einen KACO-Vertreter oder -Händler. – Artikel Nummer: 3009476 Abb. 2: Warnetikett Zielgruppe Alle beschriebenen Tätigkeiten im Dokument dürfen nur Fachkräfte mit folgenden Qualifikationen durchfüh-...

  • Seite 7: Sicherheit

    – Die beigefügte Dokumentation sind Bestandteile des Gerätes. Die Dokumentationen müssen gelesen, be- achtet und jederzeit zugänglich aufbewahrt werden. – Der Betrieb gemäß anhängender EU-Konformitätserklärung ist für bis zu 4 bidirektionaler Einspeise-Wech- selrichter pro Batterie vorgesehen. KACO blueplanet gridsave 50.0TL3-S Seite 7...

  • Seite 8: Schutzkonzepte

    Informationen zu weiteren Anwendungen / System-Einstellungen (z. B. Betrieb mehrere Bidirektionaler Ein- speise-Wechselrichter) werden projektspezifisch erstellt und in Anwendungshinweisen bereit gestellt. Setzen Sie sich hierzu mit unserem KACO Vertriebsteam in Verbindung pv-projects.kaco.de@siemens.com. HINWEIS Die im Gerät enthaltenen Überspannungsableiter / Varistoren beeinflussen bei angeschlossenem Gerät die Prü- fung des Isolationswiderstandes der elektrischen Anlage nach HD 60364-6 / IEC 60364-6 Low-voltage installati- ons- Part 6: Verification.

  • Seite 9: Gerätebeschreibung

    Im Gerät ist ein potentialfreier Relaiskontakt integriert. Nutzen Sie diesen Kontakt für eine der folgenden Funk- tionen: Störmelderelais Der Potentialfreie Relaiskontakt schließt, sobald eine Störung im Betrieb auftritt. Nutzen Sie diese Funktion bei- spielsweise, um eine Störung optisch oder akustisch zu signalisieren. Energie-/ Leistungsmanagement-System (Energy Management System/Power Management System) KACO blueplanet gridsave 50.0TL3-S Seite 9...

  • Seite 10: Anlagenaufbau

    DC-Sicherung* HINWEIS: Nur Gerätevariante: Typ Basic Eine Absicherung 160A gPV ist in der DC Zuleitung erforder- lich. Bidirektionaler Einspeise-Wechselrichter Der Anschluss von der Batterieeinheit erfolgt an dem DC- Anschluss des Gerätes. Leitungsschutz Schmelzsicherung oder Leitungsschutzschalter. Seite 10 KACO blueplanet gridsave 50.0TL3-S...

  • Seite 11: Technische Daten

    (Ik’’ erster Ein-Perioden- 77,93 A Effektivwert) Nennfrequenz 50/60 Hz Frequenz Bereich 42-68 Hz Blindleistung 0-100 % Snom cos phi 0,3 - 1 ind/cap Anzahl Einspeisephasen Spannungsbereich max. ( bis 500 V [Ph-Ph] 100 s) KACO blueplanet gridsave 50.0TL3-S Seite 11...

  • Seite 12: Allgemeine Daten

    70 kg 71 kg 75 kg 76 kg Vorladeeinheit DC-Lastrelais - DC-Lastrelais + DC-Sicherung Sicherheit EN 62109-1, EN 62109-2 Verlustleistung am höchsten bei U und S . Weitere Arbeitspunkte sind über das Wirkungsgraddiagramm ableitbar. Seite 12 KACO blueplanet gridsave 50.0TL3-S...

  • Seite 13: Umweltdaten

    Einhausung Umgebungstemperatur -20 °C - +60 °C Umgebungstemperatur (Lage- -25 °C - +85 °C rung) Leistungs-Derating ab 40 °C Schutzart (KACO Aufstellort) IP65 Luftfeuchtigkeitsbereich (nicht 100 % kondensierend) [%] Artikelnummer 1001742 1001743 1001732 1001741 KACO blueplanet gridsave 50.0TL3-S Seite 13...

  • Seite 14: Lieferung Und Transport

    Die in der nachfolgenden Tabelle angegebenen Kurzzeichen werden in allen Handlungsanweisungen der Mon- tage/Installation/Wartung und Demontage für zu verwendende Werkzeuge und Anzugsdrehmomente verwen- det. Kurzzeichen (en) Kontur des Verbindungselements Außensechskant Anzugsdrehmoment Innensechskant Schlüsselweite bzw. Nummer Torx Außenkontur Schlitz Tab. 1: Legende Beschreibung Werkzeug-Kurzzeichen Abb. 6: Darstellungsmuster Seite 14 KACO blueplanet gridsave 50.0TL3-S...

  • Seite 15: Montage

    – Für einfache Bedienung bei der Montage darauf achten, dass sich das Display leicht unter Augenhöhe befindet. Montagefläche – mit ausreichender Tragfähigkeit – für Montage- und Wartungsarbeiten zugänglich – aus wärmebeständigem Material (bis 90 °C ) – schwer entflammbar – Mindestabstände bei der Montage: [Siehe Abbildung 12 [} Seite 17] KACO blueplanet gridsave 50.0TL3-S Seite 15...

  • Seite 16: Gerät Auspacken

    1. Kunststoffband von Palette und Verpackung lösen. 2. Klemmverschluss von Verpackung heraus ziehen. 3. Haube nach oben abnehmen und Kartonage mit Halterung und Zubehör zur Seite legen. 4. Gerät mit Bodenteil und Seitenteile aufrichten. Seite 16 KACO blueplanet gridsave 50.0TL3-S...

  • Seite 17: Halterung Befestigen

    . HINWEIS: Die Mindestabstände zwischen zwei Geräten bzw. dem Gerät und der Decke bzw. dem Bo- den, sind in der Zeichnung bereits berücksichtigt. 3. Halterung mit geeignetem Befestigungsmaterial im Montagesatz an der Wand befestigen. . HINWEIS: Die korrekte Ausrichtung der Halterung beachten. ð Mit der Montage des Gerätes fortfahren. KACO blueplanet gridsave 50.0TL3-S Seite 17...

  • Seite 18: Gerät Aufstellen Und Befestigen

    . HINWEIS: Beachten Sie, dass die untere Markierung am Gehäuse über die obere Außenkontur der Halterung ragen muss. Achten Sie beim Ablassen des Gerätes, dass die obere Markierung bündig mit der Oberkante der Außenkontur abschließt. Außenkontur der Halterung muss mit der Außenkontur des Gehäuses bündig abschließen. Seite 18 KACO blueplanet gridsave 50.0TL3-S...
  • Seite 19 ü Gerät bei Vormontage verschlossen halten und erst bei Installation den Anschlussbereich öffnen. 1. Verschraubungen durch Dichtabdeckungen verschließen. 2. Innenraum vor elektrischer Installation auf mögliches Kondenswasser prüfen und gegebenfalls ausreichend abtrock- nen lassen. 3. Feuchtigkeit auf dem Gehäuse umgehend entfernen. KACO blueplanet gridsave 50.0TL3-S Seite 19...

  • Seite 20: Installation

    NH1 gPV 160A M, L, XL Geräteversion Sicherungsgröße (mechnische Daten) 65 (NH1) mm M, L, XL Geräteversion Durchmesser Kabel für Kabelverschraubung 15 - 21 mm Verschraubung für DC-Anschluss Drehmoment für Kabelverschraubung 4 Nm Tab. 2: Anforderung an Zuleitungen und Sicherungen DC Seite 20 KACO blueplanet gridsave 50.0TL3-S...

  • Seite 21: Gerät An Das Versorgungsnetz Anschließen

    4. AC-Leitungen abisolieren [ca. 25mm]. Abb. 17: Anschlussklemmen ð Netzanschluss vornehmen. Die Schleifenimpedanz an jedem Punkt zwischen dem Installationsfeld und der Batterie muss Zs <Un / Ia sein (Un: Nennwechselspannung, Ia: Strom zum Auslösegerätschutz innerhalb von 200 ms). KACO blueplanet gridsave 50.0TL3-S Seite 21...

  • Seite 22: Netzanschluss Vornehmen

    Bei hohem Leitungswiderstand, dass heißt bei großer Leitungslänge auf der Netzseite, erhöht sich im Betrieb der Spannungsabfall auf der Leitung über- bzw. Unterschreitet die Klemmenspannung den länderspezifischen Grenzwert, schaltet das Gerät ab. 1. Achten Sie auf ausreichend große Leitungsquerschnitte bzw. auf kurze Leitungslängen. Seite 22 KACO blueplanet gridsave 50.0TL3-S...

  • Seite 23: Batterie An Das Gerät Anschließen

    9. Sicher stellen, dass Polarität richtig ist. Abb. 20: DC-Anschluss L-Version 10.Schutzabdeckung aufsetzen um mit den 4 Schrauben befestigen [ T15 / Nm]. 11.Kabelverschraubungen festziehen [ W_36 / 4 Nm]. 25 mm Abb. 21: DC-Anschluss XL-Version KACO blueplanet gridsave 50.0TL3-S Seite 23...

  • Seite 24: Ohne Vorladeeinheit

    9. Festen Sitz aller angeschlossenen Leitungen prüfen. 10.Berührungsschutz am DC- Anschluss schließen. 11.Sicher stellen, dass Polarität richtig ist, und dass die Vorladung mit max. 100A gewährleistet ist. 12.Kabelverschraubungen festziehen [ W_36 / 4 Nm]. Seite 24 KACO blueplanet gridsave 50.0TL3-S...

  • Seite 25: Überspannungsschutz Einsetzen

    Beschädigung des Geräts durch elektrostatische Entladung Bauteile im Inneren des Gerätes können durch statische Entladung irreparabel beschädigt werden. 1. ESD-Schutzmaßnahmen beachten. 2. Erden Sie sich, bevor Sie ein Bauteil berühren, indem Sie einen geerdeten Gegenstand anfassen. KACO blueplanet gridsave 50.0TL3-S Seite 25...

  • Seite 26: Leitungen Einführen Und Verlegen

    Abb. 25: Kommunikationsplatine: Anschluss und Belegung der Schnittstellen 1 Kommunikatonsplatine 4 Ethernet – Anschluss für Kommunikaton 2 ERR – Anschluss für Störmederelais 5 INV OFF – Anschluss für KACO „powador-protect“ 3 USB – Anschluss für Update 7.8.2 Leitungen einführen und verlegen...

  • Seite 27: Ethernet Und Rs485 Leitung Schirmen

    1. Ethernet-Kabel mit dem Netzwerk oder einem Computer verbinden. 2. Ethernet-Einstellungen und Webserver im Menü Einstellungen konfigurieren. 7.8.4 Externe Netzschutzkomponente anschließen Der Kontakt ist als Schließer ausgeführt und mit „ERR“ oder „Relais“ auf der Platine gekennzeichnet. KACO blueplanet gridsave 50.0TL3-S Seite 27...

  • Seite 28: Inverter Off Anschließen

    Inverter Off anschließen HINWEIS Der Digitaleingang des Gerätes ist vorgesehen für den Anschluss eines Powador-protect. Bei Einsatz von Fremd- fabrikaten oder im Mischbetrieb mit KACO-Wechselrichtern müssen zumindest für die Abschaltung der Fremd- fabrikate Kuppelschalter eingesetzt werden. Powador- ↻ Nur geeignete KACO-Wechselrichter verwendbar.

  • Seite 29: Inbetriebnahme

    ↻ Die Batterie liefert eine Spannung, die oberhalb der konfigurierten Startspannung liegt. 1. Netzspannung über die externen Sicherungselemente zuschalten. 2. Batterie aktivieren und über externen DC-Trennschalter zuschalten. ð Bei Erstinbetriebnahme: Anweisungen des Schnellstart-Assistenten folgen. ð Nach Betriebsunterbrechung: Gerät wartet auf Vorgabe des EMS/PMS KACO blueplanet gridsave 50.0TL3-S Seite 29...

  • Seite 30: Konfiguration Und Bedienung

    Die grüne LED „Betrieb“ leuchtet. Die grüne LED „Netzbetrieb“ leuchtet. Auf dem LC-Display erscheint das Sym- bol „Lade-/Entladeleistung“. Das Gerät speist in das Netz ein. Kein Netzbetrieb Statusmeldung Das Display zeigt die entsprechende Meldung an. Seite 30 KACO blueplanet gridsave 50.0TL3-S...

  • Seite 31: Menüstruktur

    F Menü öffnen: Nach-Rechts-Taste oder OK-Taste drücken. Messwerte Batterieleistung Zeigt die aktuellen Messwerte der Batterie in Spannung, Stromstärke und Leistung an. Batteriestatus Zeigt die folgenden Messwerte der Batterie Ladezustand (SoC) Lebensdauer (SoH) Temperatur (°C) KACO blueplanet gridsave 50.0TL3-S Seite 31...
  • Seite 32 1. Ein Jahr auswählen. 2. Enter-Taste drücken. ð Das Display zeigt die ausgewählten Daten an. ð Eine beliebige Taste drücken, um in das vorige Menü zu- rückzukehren. CSV-Logdaten F Menü öffnen: Nach-Rechts-Taste oder Enter-Taste drücken. Seite 32 KACO blueplanet gridsave 50.0TL3-S...
  • Seite 33 F Zeitspanne zwischen 2 Logdaten-Erfassungen festlegen. 1 / 5 / 10 / 15 [min] Logdaten-Backup HINWEIS: Das Gerät unterstützt die Sicherung der gesamten erfaßten Ertragsdaten auf ein angeschlossenes USB-Speicher- gerät. F Logdaten-Backup aktivieren oder deaktivieren. KACO blueplanet gridsave 50.0TL3-S Seite 33...
  • Seite 34 Meteocontrol: Das Gerät versucht, sich mit dem Webportal blueplanet web von meteocontrol zu verbinden. Benutzerdefiniert 1-4: Das Gerät versucht sich über ein benutzerdefi- niertes Portal, welches über den Fernzugriff eingerichtet wurde, einzu- wählen. F Funktion aktivieren/deaktivieren. Modbus TCP Seite 34 KACO blueplanet gridsave 50.0TL3-S...
  • Seite 35 HINWEIS: Der Spannungsabfall zwischen diesem Gerät und FR-VFR13 dem Einspeisezähler wird zum eingestellten Grenzwert für die FR-VFR14 Netzabschaltung nach EN50160 addiert. Der Grenzwert kann JP-50HZ auf 0-11 Volt-Schritten eingestellt werden. JP-60HZ F Abschaltwert für den Spannungsabfall (0-11 Volt) festlegen. KACO blueplanet gridsave 50.0TL3-S Seite 35...
  • Seite 36 [s] / 0.01 [s] NL, PL, PT, RO, TH, TR, Überfrequenzab. lang- TW, DU, ZA 47.5 -51.50 [Hz] / 47.5 [Hz] / 0.01 [Hz] 0.00 - 120 [s] / 0.10 [V] / 0.01 [s] Seite 36 KACO blueplanet gridsave 50.0TL3-S...
  • Seite 37 Überspannungsschutz HINWEIS: Bei selbst installiertem Überspannungsschutz, be- prüfen achten Sie den Anwendungshinweis auf unserer Homepage. HINWEIS: Ermöglicht das Überwachen des Überspannungs- schutzes. F Überspannungsschutz aktivieren. HINWEIS: Durch aktivieren erfolgt eine Prüfung des Über- spannungsschutzes mit entsprechender Statusmeldungen KACO blueplanet gridsave 50.0TL3-S Seite 37...
  • Seite 38 Leistungsbegrenz. Ex- HINWEIS: Die externe Leistungsreduzierung ist mit dem Er- tern weiterungsmodul möglich (KACO Zubehör). 1. Aktivierungsstatus festlegen (Ein / Aus). 2. Aktivierungspegel (Active Low / Active High) vom digitalen Eingang 1, 2, 3, oder 4 auswählen (Nur falls Aktivierungsstatus = Ein).
  • Seite 39 0-100 [%] / 0 [%] / F cos ϕ der Stützstelle festlegen. 0,3 – 1 / 0,001 Übererregt | Unter- F Falls für die Blindleistung ungleich 1 gewählt wird: Art der Phasenver- erregt schiebung auswählen. KACO blueplanet gridsave 50.0TL3-S Seite 39...
  • Seite 40 F Aktive Kurve auswählen. Aktive Kurve 1 - 4 HINWEIS: Bis zu 4 Kennlinien können unabhängig konfiguriert und jeweils eine davor für die Regelung aktiviert werden. Kurve Zurücks. F Aktive Kurve auf Auslieferzustand zurücksetzen. Seite 40 KACO blueplanet gridsave 50.0TL3-S...

  • Seite 41: Konfiguration Über Web-Oberfläche

    Zu den Parametern im Kapitel [Siehe Kapitel 9.3.1} Seite 31] ,sind weitere Parameter verfügbar, die nur über die Web-Bedienoberfläche zugängig sind. Aktivieren Sie hierzu die Fern-Konfiguration im Netzwerk unter Webserver und tragen in ihrem Browser die Geräte-IP Adresse ein. KACO blueplanet gridsave 50.0TL3-S Seite 41...
  • Seite 42 0 – 10 Totband F Totband in % einstellen. 2 – 120 [% Uref] 10,0 Nur dynamischer Blind- HINWEIS: Bei aktiviertem FRT-Modus kann der Vorfehler- strom blindstrom hinzugefügt werden. Aus | Ein F Bei Bedarf Vorfehlerblindstrom aktivieren. Seite 42 KACO blueplanet gridsave 50.0TL3-S...
  • Seite 43 F Wartezeit zur Netzbeobachtung einstellen. Wartezeit nach Netz- fehler 60 – 900 [s] / [s] / 1 [s] Erweiterte Inselnetzer- HINWEIS: Netzbetreiber fordern die Abschaltung des Gerätes kennung bei Inselnetzerkennung. Nähere Informationen unter [Siehe Ka- pitel 10.5} Seite 67] KACO blueplanet gridsave 50.0TL3-S Seite 43...
  • Seite 44 2. Neues sicheres Passwort eintragen. Passwort des ange- 3. Neues Passwort bestätigen und übernehmen. meldeten Benutzers | Neues Passwort für den Zugang „user“ | Neues Passwort bestä- tigen Modbus HINWEIS: Möglichkeit zum Einstellen des Modbus Ports. Seite 44 KACO blueplanet gridsave 50.0TL3-S...
  • Seite 45 1 – 600 [% / min] / 10 [% / min] / Leistungsrampe bei je- 1. Option aktivieren. der Zuschaltung 2. Optional Passwortschutz aktivieren. Leistungsrampe bei 3. Aktionsfeld bestätigen erster Zuschaltung Leistungsrampe nach Netzfehler Status KACO blueplanet gridsave 50.0TL3-S Seite 45...
  • Seite 46 IT und IL ist dieser Menüpunkt dauerhaft eingeblendet!) 45 Hz – 70 Hz / HINWEIS: Bei Überschreiten der Aktivierungsschwelle wird die 0.01 Funktion aktiviert. Im Modus 2 dient dieser Wert auch als De- aktivierungsschwelle. Seite 46 KACO blueplanet gridsave 50.0TL3-S...
  • Seite 47 Gradient Frequenz 45 – 50 [Hz] / 0,01 [Hz] F Steigenden und fallenden Ausgangsgradienten festlegen. Steigender Ausgangs- gradient & Fallender Ausgangsgradient 1 – 65534 [% Slim / min] / 65534 [% Slim / min] / KACO blueplanet gridsave 50.0TL3-S Seite 47...
  • Seite 48 1 – 65534 [% Slim / min] / 65534 [% Slim / min] / Aktive Kurve F Aktive Kurve auswählen. 1 - 5 HINWEIS: Bis zu 5 Kennlinien können unabhängig konfiguriert und jeweils eine davon für die Regelung aktiviert werden. Seite 48 KACO blueplanet gridsave 50.0TL3-S...

  • Seite 49: Gerät Überwachen

    (var) rät übertragen. HINWEIS Mit der Auswahl der Ländereinstellung bescheinigt KACO new energy: 1. dass die relevanten Zertifikate nur gültig sind, wenn die entsprechende Ländereinstellung ausgewählt ist. 2. dass alle konfigurierten Netzparameter entsprechend den Anforderungen der Netzbetreiber konfiguriert werden müssen, 3.

  • Seite 50: Webserver

    Um Ertragsdaten anzuzeigen und zu exportieren, gehen Sie folgendermaßen vor: Anzeigezeitraum auswählen 1. Webserver aufrufen 2. Anzeigeraum über eine der Schaltflächen: Tagesansicht, Monatsansicht, Jahresansicht oder Gesamt- ansicht auswählen. Anzeigezeitraum filtern (nur bei Tagesansicht möglich) 1. Webserver aufrufen. Seite 50 KACO blueplanet gridsave 50.0TL3-S...

  • Seite 51: Firmware-Update Durchführen

    In diesem Fall „Nein“ bestätigen und Updatevorgang mit stabiler Spannungsversorgung durchführen. Falls Gerät, durch Störung längere Zeit im DC-Einspeisebetrieb verharrt, muss ein Restart über AC-/DC- span- nungsfrei schalten erfolgen. Firmware-Update durchführen ↻ Spannungsversorgung sicherstellen. KACO blueplanet gridsave 50.0TL3-S Seite 51...

  • Seite 52: Firmware-Version Anzeigen

    Für die Nutzung der Modbus-Funktionalitäten empfehlen wir die Verwendung unserer bereitgestellten Spezifi- kation „SunSpec-Modbus-Interface“ entsprechend der auf ihrem Gerät installierten Firmware-Version. Folgen Sie der Beschreibung in dem Dokument „Modbus-Protokol.pdf“, um die beiden Excel-files prozesssicher anzuwenden. Seite 52 KACO blueplanet gridsave 50.0TL3-S...

  • Seite 53: Spezifikationen

    Diese maximale Abweichung be- zieht sich immer auf den Vorgabewert als Blindleistung. Wird in der Regelmethode der Leistungsfaktor cos ϕ vorgegeben, ist die Abweichung auf den sich aus der aktu- ellen Leistung ergebenen Blindleistungswert bezogen. KACO blueplanet gridsave 50.0TL3-S Seite 53...
  • Seite 54 Die Wirkleistung wird dabei in % bezogen auf die Nennleistung eingegeben. Wei- tere Parameter ermöglichen die Einschränkung der Funktion und Aktivierung nur in bestimmten Spannungsbe- reichen. Abb. 34: cos ϕ / (P/Pn) Standard Kennlinie mit 3 Stützstellen Seite 54 KACO blueplanet gridsave 50.0TL3-S...

  • Seite 55: Parameter Für Blindleistungsregelung

    23 – 287 [V] / 1 [V] Lock-Out-Spannung Die Regelung wird unterhalb dieser Spannung deaktiviert. 23 – 287 [V] / Anzahl Stützstellen Anzahl der Stützstellen für die cos ϕ / (p/pn)-Kennlinie festlegen. 2 – 10 KACO blueplanet gridsave 50.0TL3-S Seite 55...
  • Seite 56 0 – 1 / reich durch einen minimalen cos ϕ-Faktor eingeschränkt werden. 0.001 Minimaler cos ϕ im übererregten Betriebsmodus (Einspeisung). Minimaler cos ϕ im untererregten Betriebsmodus (Einspeisung). Minimaler cos ϕ im übererregten Betriebsmodus (Ladung). Seite 56 KACO blueplanet gridsave 50.0TL3-S...

  • Seite 57: Wirkleistungsregelung

    Dies ist insbesondere dann der Fall, wenn die geltende Netzanschlussrichtlinie diese Ein- schränkung erforderlich macht. Dynamik / Genauigkeit Bei allen im Folgenden beschriebenen Regelmethoden wird der vorgegebene Sollwert an den Anschlussklem- men des Wechselrichters mit einer stationären Abweichung der Wirkleistung von maximal 2 % S eingeregelt. KACO blueplanet gridsave 50.0TL3-S Seite 57...

  • Seite 58: Verfahren Zur Wirkleistungsregelung

    2 dp 3 Voltage Voltage Abb. 36: Beispiel-Kennlinie ohne Hysterese Abb. 37: Beispiel-Kennlinie mit Hysterese und einer Deaktivie- rungsschwelle unterhalb der Aktivierungsschwelle Bei Speicherwechselrichtern ist die Funktion nur im Entlade-/Netzeinspeisebetrieb und nicht im Batterieladebetrieb ver- fügbar. Seite 58 KACO blueplanet gridsave 50.0TL3-S...

  • Seite 59: Parameter Für P(U)

    Wertepaars wird auch als maximaler bzw. minimaler Wirkleis- 2- 5 tungswert verwendet, der über die Grenzen der Kennlinie hinaus gültig Leistung ist. 0,0 – 100,0 [% P 100,0 [% P Spannung 80,0 – 126,0 [% U 112,0 [% U KACO blueplanet gridsave 50.0TL3-S Seite 59...

  • Seite 60: Einregelung Der Wirkleistung P(F) Bei Über- Und Unterfrequenz

    Die genaue Betriebsweise der Funktion wird vom Netzbetreiber oder von den einschlägigen Normen oder Netz- anschlussrichtlinien vorgegeben. Die Konfigurierbarkeit der Funktion erlaubt es, verschiedensten Normen und Richtlinien gerecht zu werden. In manchen Ländereinstellungen sind bestimmte Konfigurationsmöglichkeiten nicht verfügbar, da die einschlägigen Normen oder Netzanschlussrichtlinien eine Einstellbarkeit verbieten. Seite 60 KACO blueplanet gridsave 50.0TL3-S...

  • Seite 61: Parameter Für P(F)

    Gradient bei Überfrequenz (Einspeisung): 0 – 200 (%/Hz) / 40 (%/Hz) / Legt die Wirkleistungsänderung in Abhängigkeit von der Frequenz ge- mäß Gleichung 2 und Gleichung 3 fest. Gradient für Überfrequenzereignisse, wenn das Ereignis im Einspeisebe- trieb beginnt. KACO blueplanet gridsave 50.0TL3-S Seite 61...
  • Seite 62 Hinweis 2: Diese Funktion wird von einigen nationalen Netzanschluss- richtlinien gefordert, um negative Auswirkungen auf die Inselnetzerken- nung zu vermeiden, P(f) hat jedoch keine negative Auswirkung auf die erweiterte Inselnetzerkennung von KACO. Frequenz der maxima- Deaktivierungsbereich Untergrenze: len Deaktivierungs- Wird nur in Modus 1 evaluiert.
  • Seite 63 Hinweis 2: Diese Funktion wird von einigen nationalen Netzanschluss- richtlinien gefordert, um negative Auswirkungen auf die Inselnetzerken- nung zu vermeiden, P(f) hat jedoch keine negative Auswirkung auf die erweiterte Inselnetzerkennung von KACO. P(f) Einschwingzeit Legt das dynamische Verhalten bei Änderung der Wirkleistungsgrenze fest.

  • Seite 64: Frt

    Netz durchfahren werden. Die Einspeiseleistung wird dabei innerhalb der Grenzen des maximalen Dauer- stroms des Wechselrichters konstant beibehalten. Wenn eine Leistungsreduzierung erfolgt, wird die Leistung innerhalb von 100 ms nach Spannungswiederkehr wieder auf Vorfehlerleistung gesteigert. Seite 64 KACO blueplanet gridsave 50.0TL3-S...

  • Seite 65: Dynamische Netzstützung Durch Schnelle Fehlerstromeinspeisung

    Abb. 46: Formel Nr. 2 , abhängig von Nennstrom IN des Wechselrichters Δu berechnet sich für Mit- und Gegensystem jeweils aus der Differenz der Vorfehlerspannung und der aktuel- len Spannung bezogen auf die Referenzspannung. Die Vorfehlerspannung wird als 1-Min.-Mittelwert berech- net. Abb. 47: Formel Nr. 3 KACO blueplanet gridsave 50.0TL3-S Seite 65...

  • Seite 66: Parameter Für Frt

    Konstante K Gegensys- Bei der Berechnung des Blindstroms nach Formel (2) und (4) verwende- tem Einbruch ter Verstärkungsfaktor für das Gegensystem. Für Einbrüche und Spitzen unabhängig konfigurierbar. Konstante K Gegensys- tem Anstieg k 0 – 10 / Seite 66 KACO blueplanet gridsave 50.0TL3-S...

  • Seite 67: Weitere Netzunterstützende Funktionen, Die Bei Wirkleistung Wirksam Sind

    Insel verbleibt. Das Erkennen einer unbeabsichtigten Inselbildung ist eine wichtige Funktion von dezentra- len Erzeugungseinheiten und bezieht sich auf die Verhinderung von Schäden an Geräten sowie die Sicherheit von Personal. Abhängig von der Struktur und der Betriebs des Verteilungsnetzes bestehen mehrere Gefahren: KACO blueplanet gridsave 50.0TL3-S Seite 67...

  • Seite 68: Methoden Zur Inselnetzerkennung

    Auslösung zuverlässig verhindern. Methoden zur Inselnetzerkennung Die erweiterte Inselnetzerkennung von KACO new energy, verwendet eine Strategie zur zuverlässigen Erken- nung der Inselbildung, die auf den unterschiedlichen Eigenschaften eines Verbundnetzes und eines Inselnetzes basiert und somit eine zuverlässige schnelle Erkennung und Vermeidung von Fehlauslösungen gewährleistet.

  • Seite 69: Wartung Und Störungsbeseitigung

    2. Protokollieren Sie jede Wartungstätigkeiten in dem „Service“ Menü Eintrag: „Service Log“ (Ausnahme: „user“ Oberfläche) [Siehe Kapitel 9.3.2} Seite 41] 3. Lassen Sie den ordnungsgemäßen Betrieb des Gerätes in regelmäßigen Abständen durch ihren Installateur überprüfen und wenden Sie sich bei Problemen stets an den Service des Systemherstellers. KACO blueplanet gridsave 50.0TL3-S Seite 69...

  • Seite 70: Spannungsfreiheit Prüfen

    Die Entladezeit der Kondensatoren beträgt bis zu 5 Minuten. 1. Das Gerät darf ausschließlich von einer anerkannten und vom Versorgungsnetzbetreiber zugelassenen Elektrofachkraft geöffnet und gewartet werden. 2. Vor dem Öffnen des Gerätes: AC- und DC-Seite freischalten und mindestens 5 Minuten warten. Seite 70 KACO blueplanet gridsave 50.0TL3-S...

  • Seite 71: Reinigung

    2. Kühlkörper mit einer gewählten Bürste reinigen. . HINWEIS: Verwenden Sie keine aggressiven Reinigungsmittel und Abb. 51: Kühlrippen reinigen achten Sie drauf, dass keine Flüssigkeiten auf andere Bauteile gelan- gen. 1 Kühlkörper ð Reinigung durchgeführt – Gegebenfalls demontierte Lüfter montieren. KACO blueplanet gridsave 50.0TL3-S Seite 71...

  • Seite 72: Lüfter Ersetzen

    2,5 Nm]. 4 Befestigung für Lüfter 4. Befestigung für Lüfter-Schutzgitter montieren [ T_20 & W_ 7 / 2,5 Nm]. 5 Bodenblech 5. Gegebenfalls weiteren Lüfter einsetzen. 6 Anschlussstecker ð Gerät einschalten [Siehe Kapitel 8} Seite 29]. 7 Anschlussbuchse Seite 72 KACO blueplanet gridsave 50.0TL3-S...

  • Seite 73: Abschalten Für Wartung / Störungsbeseitigung

    5. Variante L, XL: Schutzabdeckung einsetzen und über 4 Schrauben befestigen[ Abb. 55: DC-Sicherung einlegen T15 / 2,3 Nm]. 1 DC-Sicherung (F1) 6. Variante M: Berührschutz am Sicherungshalter zu klappen. 2 Klemmen 7. DC-Sicherung ersetzt. Mit dem Anschluss der Batterie fortfahren. 3 DC-Sicherungshalter 4 DC-Anschluss KACO blueplanet gridsave 50.0TL3-S Seite 73...

  • Seite 74: Störungen

    Löst die Netzsicherung sofort aus, wenn das Gerät in den Lade- Gerät. bzw. Entladebetrieb geht (ab Ablauf der Anfahrzeit), liegt ver- mutlich ein Hardwareschaden des Gerätes vor. Service des Systemherstellers benachrichtigen, um die Hardwa- re zu testen. Seite 74 KACO blueplanet gridsave 50.0TL3-S...
  • Seite 75 Sicherungen wählen. Hardwareschaden am Löst die DC-Sicherung sofort aus, wenn das Gerät mit der Bat- Gerät terie verbunden wird, liegt vermutlich ein Hardwareschaden vor. Bitte ihren Systemhersteller benachrichtigen um die Hardware zu testen. Tab. 7: Störungsbeseitigung KACO blueplanet gridsave 50.0TL3-S Seite 75...

  • Seite 76: Störmeldungen

    HINWEIS Status & Störmeldungen Die Übersicht aller vorhandenen Status & Störmeldungen, finden Sie in dem zugehörigen Integrationshand- buch, dass Sie über unser KACO Vertriebsteam beziehen können (pv-projects.kaco.de@siemens.com). 11.9.1 Unregelmässige Fehler HINWEIS Bei unregelmäßig auftretendem Fehler, benötigt unser Service-Mitarbeiter das auf dem Gerät hinterlegte Ser- vice Paket.

  • Seite 77: Außerbetriebnahme Und Demontage

    1. Das Gerät darf ausschließlich von einer anerkannten und vom Versorgungsnetzbetreiber zugelassenen Elektrofachkraft geöffnet und gewartet werden. 2. Vor dem Öffnen des Gerätes: AC- und DC-Seite freischalten und mindestens 5 Minuten warten. ↻ Gerät abgeschaltet und Spannungsfreiheit festgestellt. KACO blueplanet gridsave 50.0TL3-S Seite 77...

  • Seite 78: Gerät Demontieren

    1. Innenraum vor elektrischer Installation auf mögliches Kondenswasser prüfen und gegebenfalls ausreichend abtrocknen lassen. 2. Lagerung entsprechend den Technischen Daten > [Siehe Kapitel 4.3} Seite 13] ↻ Gerät verpackt. F Gerät an einem trockenen Ort, entsprechend dem Umgebungstemperaturbereich lagern [Siehe Kapitel 4.3} Seite 13]. Seite 78 KACO blueplanet gridsave 50.0TL3-S...

  • Seite 79: Entsorgung

    Gerät: Defekte Geräte, wie auch das Zubehör gehören nicht in den Hausmüll. Sorgen Sie dafür, dass das Altge- räte und ggf. vorhandenes Zubehör einer ordnungsgemäßen Entsorgung zugeführt werden. Verpackung: Sorgen Sie dafür, dass die Transportverpackung einer ordnungsgemäßen Entsorgung zugeführt wird. KACO blueplanet gridsave 50.0TL3-S Seite 79...

  • Seite 80: Service Und Garantie

    14 | Service und Garantie Handbuch Service und Garantie Bitte wenden Sie sich an den Lieferanten des Energiespeichersystems. Seite 80 KACO blueplanet gridsave 50.0TL3-S...

  • Seite 81: Anhang

    Die oben genannten Typen werden daher mit dem CE-Zeichen gekennzeichnet. Bei eigenmächtigen Änderungen an den gelieferten Geräten und/oder nicht bestimmungsgemäßer Verwendung erlischt die Gültigkeit dieser Konformitätserklärung. Diese Konformitätserklärung ist unter der alleinigen Verantwortung der KACO new energy GmbH ausgestellt. KACO blueplanet gridsave 50.0TL3-S Seite 81...
