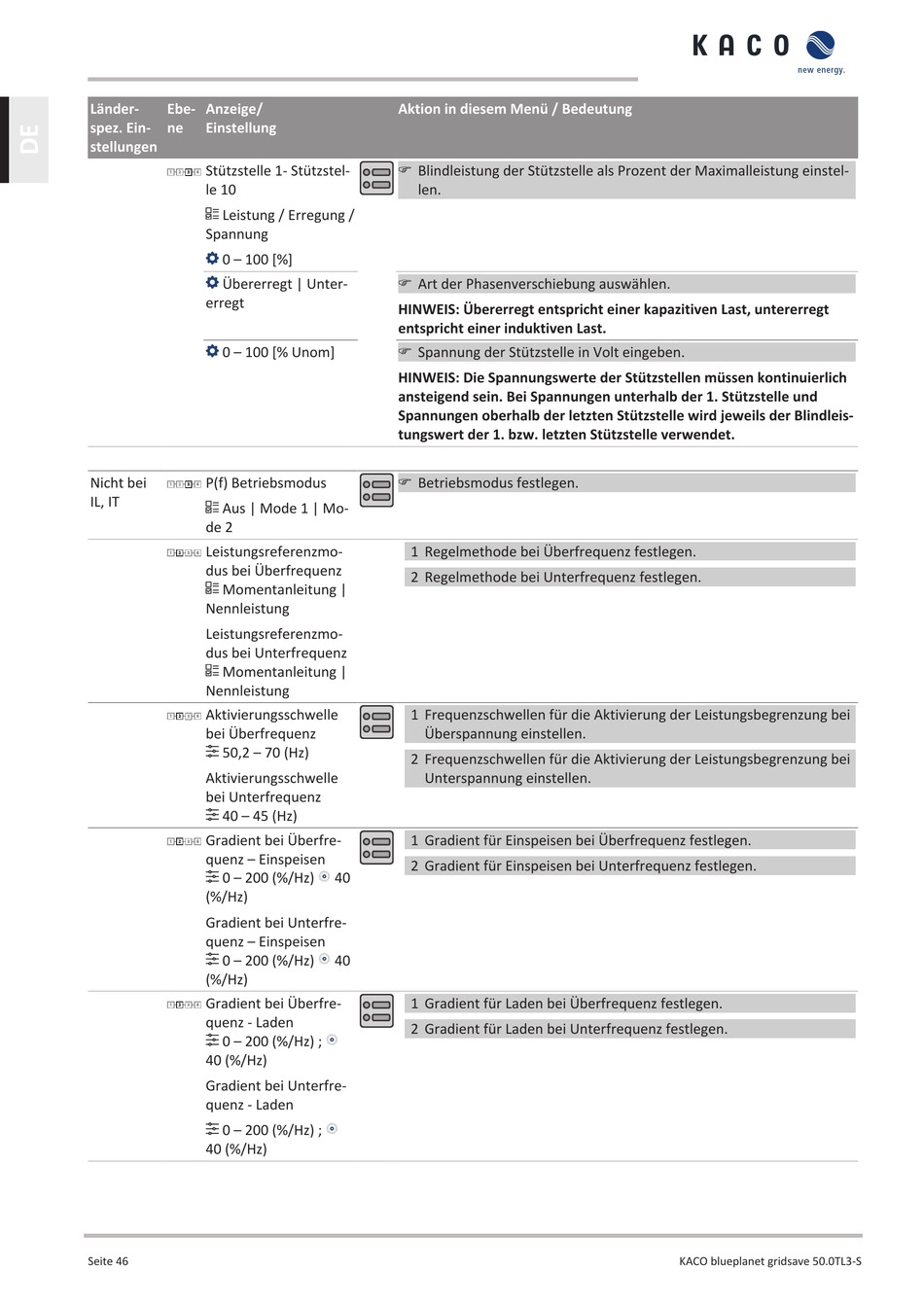

Kaco blueplanet gridsave 50.0TL3-S Handbuch Seite 46

Länder- Ebe- Anzeige/
spez. Ein- ne Einstellung
stellungen
Stützstelle 1- Stützstel-
1 2 3 4 4
le 10
Leistung / Erregung /
Spannung
0 – 100 [%]
Übererregt | Unter-
erregt
0 – 100 [% Unom]
Nicht bei P(f) Betriebsmodus
1 2 3 4 4
IL, IT
Aus | Mode 1 | Mo-
de 2
Leistungsreferenzmo-
1 2 3 4 4
dus bei Überfrequenz
Momentanleitung |
Nennleistung
Leistungsreferenzmo-
dus bei Unterfrequenz
Momentanleitung |
Nennleistung
Aktivierungsschwelle
1 2 3 4 4
bei Überfrequenz
50,2 – 70 (Hz)
Aktivierungsschwelle
bei Unterfrequenz
40 – 45 (Hz)
Gradient bei Überfre-
1 2 3 4 4
quenz – Einspeisen
0 – 200 (%/Hz)
(%/Hz)
Gradient bei Unterfre-
quenz – Einspeisen
0 – 200 (%/Hz)
(%/Hz)
Gradient bei Überfre-
4
1 2 3 4
quenz - Laden
0 – 200 (%/Hz) ;
40 (%/Hz)
Gradient bei Unterfre-
quenz - Laden
0 – 200 (%/Hz) ;
40 (%/Hz)
Seite 46
Aktion in diesem Menü / Bedeutung
F Blindleistung der Stützstelle als Prozent der Maximalleistung einstel-
len.
F Art der Phasenverschiebung auswählen.
HINWEIS: Übererregt entspricht einer kapazitiven Last, untererregt
entspricht einer induktiven Last.
F Spannung der Stützstelle in Volt eingeben.
HINWEIS: Die Spannungswerte der Stützstellen müssen kontinuierlich
ansteigend sein. Bei Spannungen unterhalb der 1. Stützstelle und
Spannungen oberhalb der letzten Stützstelle wird jeweils der Blindleis-
tungswert der 1. bzw. letzten Stützstelle verwendet.
F Betriebsmodus festlegen.
1 Regelmethode bei Überfrequenz festlegen.
2 Regelmethode bei Unterfrequenz festlegen.
1 Frequenzschwellen für die Aktivierung der Leistungsbegrenzung bei
Überspannung einstellen.
2 Frequenzschwellen für die Aktivierung der Leistungsbegrenzung bei
Unterspannung einstellen.
1 Gradient für Einspeisen bei Überfrequenz festlegen.
2 Gradient für Einspeisen bei Unterfrequenz festlegen.
40
40
1 Gradient für Laden bei Überfrequenz festlegen.
2 Gradient für Laden bei Unterfrequenz festlegen.
