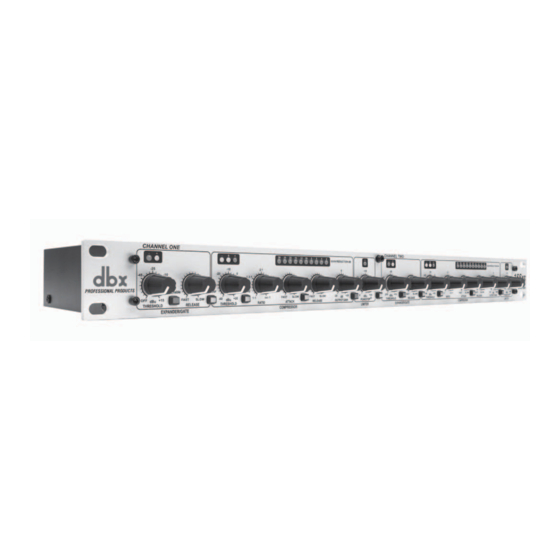

- Seite 1 DoPPelkomPressor/limiter/GAte Dual Compressor/Limiter/Gate Bedienungshandbuch User Manual Professionelle Audiogeräte...
-
Seite 2: Wichtige Sicherheitshinweise
WiCHtiGe siCHerHeitsHiNWeise WARNHINWEISE ZU IHREM SCHUTZ BITTE LESEN: BEWAHREN SIE DIE ANLEITUNGEN AUF. BEACHTEN SIE ALLE WARNHINWEISE BEFOLGEN SIE ALLE ANWEISUNGEN SETZEN SIE DAS GERäT kEINEN TROpFENDEN ODER SpRITZENDEN Die obigen international anerkannten Symbole sollen Sie vor möglichen FLüSSIGkEITEN AUS UND STELLEN SIE kEINE MIT FLüSSIGkEIT GEFüL- LTEN OBjEkTE, WIE vASEN, AUF DAS GERäT. -
Seite 3: Elektromagnetische Kompatibilität
Produktspezifikationen. Der Betrieb unterliegt folgenden erklärt, dass das Produkt: zwei Bedingungen: Name: dbx 166xs Hinweis: Der Produktname kann durch EU • Dieses Gerät darf keine schädlichen Interferenzen erzeugen und erweitert werden. • Dieses Gerät muss empfangene Interferenzen verkraften kön- Option: keine nen, einschließlich Störungen, die möglicherweise den Betrieb... -
Seite 4: Inhaltsverzeichnis
166xs Inhalt kapitel 1 - einleitung ......1 1.1 Lieferumfang ........... 1 1.2 kontakt bei Servicefragen ......2 1.3 Garantie ............. 3 kapitel 2 - erste schritte ......4 2.1 Rückseitige Anschlüsse ....... 4 2.2 vorderseitige Anschlüsse ......5 kapitel 3 - Anschlüsse herstellen ..... -
Seite 5: Kapitel 1 Einleitung
Einleitung kapitel 1 Einleitung Herzlichen Glückwunsch zur Wahl eines dbx 166xs kompressor/Limiter/Gate. Mit zwei kanälen an Noise Gating, OverEasy® oder klassischer Hard kneekompression und peakStop® Limiting bietet der 166xs allen Studios, Beschallungsfirmen, Musikern und jedem, der hochwertige, schnelle und unkom... -
Seite 6: Kontakt Bei Servicefragen
166xs kapitel 1 Einleitung 1.2 Kontakt bei Servicefragen Wenn Sie technische Unterstützung benötigen, setzen Sie sich bitte mit dem technischen Support von dbx in verbindung. Sie sollten das problem präzise beschreiben können und die Seriennummer Ihres Gerätes kennen – diese finden Sie auf einem Aufkleber auf dem Chassis. Falls Sie Ihre GarantieRegistrierungskarte noch nicht ausgefüllt und abgeschickt haben, holen Sie dies bitte jetzt... -
Seite 7: Garantie
166xs kapitel 1 Einleitung 1.3 Garantie Diese Garantie gilt nur für den Erstkäufer und nur in den USA. 1. Die diesem Gerät beiliegende Garantieregistrierungskarte muss innerhalb von 30 Tagen nach Gerätekauf abgeschickt werden, um der Garantie Gültigkeit zu verleihen. Sie können sich auch online unter www.dbxpro.com registrieren. -
Seite 8: Kapitel 2 Erste Schritte
166xs kapitel 2 Erste Schritte kapitel 2 Erste Schritte 2.1 Rückseitige Anschlüsse Netzanschluss Dieser Anschluss akzeptiert ein IECNetzkabel (im Lieferumfang enthalten). Schließen Sie das kabel an das Gerät und an eine Netzsteckdose an. Der 166xs besitzt keinen Netzschalter. Sie sollten den 166xs immer eingeschaltet lassen. -
Seite 9: Output-Buchsen (Symmetrisch)
166xs kapitel 2 Erste Schritte OUTPUT-Buchsen (SYMMETRISCH) Die klinken (Spitze/Ring/Schirm) und XLRBuchsen sind parallel verdrahtet. jeder AUSGANG über trägt ein Audiosignal zu einer elektrischen Last. Die klinkenbuchse akzeptiert einen standard 6,35 mm TRSklinkenstecker für symmetrische Lasten oder einen 6,35 mm TSklinkenstecker (Spitze/ Schirm) für unsymmetrische Lasten. -
Seite 10: Sidechain (Sc) Enable-Taste Und Led
166xs kapitel 2 Erste Schritte HiNWeis: Der Expansion RatioWert des 166xs ist intern auf circa 10:1 fest eingestellt. Dieses verhältnis ist hilfreich bei der Beseitigung von Artefakten, die man häufig bei Switch Gates antrifft. Die Bedämpfung beträgt >50 dB. - Seite 11 166xs kapitel 2 Erste Schritte Im OverEasyModus (OvEREASYTaste gedrückt) wird die Gain ChangeSchaltung allmählich von den Signalen aktiviert, während diese zum THRESHOLDReferenzpegel ansteigen. Sie werden auf die mit dem RATIORegler festgelegte Weise erst dann voll bearbeitet, wenn sie den THRESHOLDReferenz...
-
Seite 12: Output Gain
166xs kapitel 2 Erste Schritte ursprünglichen pegel zurücksetzt. Die RELEASERate erstreckt sich von FAST (kompression folgt sehr genau der Hüllkurve des programmmaterials) bis SLOW (sehr ausgewogene kompression). Es gibt kein absolut richtiges Rezept zum Einstellen der ATTACk und RELEASERegler. Generell sollte man sie aber langsam genug einstellen, um “pumpen”... -
Seite 13: Master-Sektion
166xs kapitel 2 Erste Schritte LIMITER-Sektion PEAKSTOP LEVEL-Regler und LED Ungeachtet aller anderer Regler kann man hier den maximalen Spitzenausgangspegel des 166xs ein stellen. peakStop liegt hinter den kompressions, Gating und Output GainSchaltungen. Dadurch wird ein absolutes Limit für Spitzenpegel am Ausgang festgelegt. peakStop funktioniert sofort. Man kann ein mittleres Maß... -
Seite 14: Kapitel 3 Anschlüsse Herstellen
166xs kapitel 3 Anschlüsse herstellen kapitel 3 Anschlüsse herstellen 3.1 Grundlegende Anschlüsse Der 166xs verfügt über symmetrische Ein und Ausgänge und kann mit jedem LinepegelGerät ver wendet werden, beispielsweise Mischpulte, Musikinstrumente, patchbays und andere Signalprozesso ren. Spezielle Infos zur verkabelung finden Sie unter “Installationsüberlegungen” auf Seite 12. -
Seite 15: Spezielle Systemanschlüsse
166xs kapitel 3 Anschlüsse herstellen Beispiel: Um den 166xs für frequenzempfindliches Gating oder frequenzgewichtete kompression ein zurichten, müssen Sie den Eingang eines Equalizers mit dem gleichen Signal speisen, das in den IN pUT des 166xs eingespeist wird, und dann den EqualizerAusgang mit der SIDECHAIN INSERTBuchse des 166xs verbinden (Abb. -
Seite 16: Installationsüberlegungen
166xs kapitel 3 Anschlüsse herstellen Mikrofone, EBässe und elektroakustische Instrumente liefern normalerweise auch niedrigpegelige Ausgangssignale. Bei den meisten Setups müssen diese Signale vor dem Ansteuern des 166xs INpUT verstärkt werden. Beispiel: Bei der Direktaufnahme einer Stimme auf ein tragbares Tapedeck, kann ein zwischen Mikrofon und 166xs geschalteter preamp das Signal für den 166xs (der dann in einen... - Seite 17 166xs kapitel 3 Anschlüsse herstellen Eingangskabelkonfigurationen Die Eingangsimpedanz des 166xs beträgt bei symmetrischen und unsymmetrischen konfigurationen >40 kΩ. Dadurch ist der 166xs Audioeingang mit praktisch allen niedrigen oder hohen Quellimpe danzen verwendbar. Die Eingangsbuchsen des 166xs sind parallel verdrahtet. Die SpITZE (+) einer klinkenbuchse ist intern mit pol 2 der XLRBuchse, der RING () mit pol 3 und der SCHIRM (Ab...
-
Seite 18: Kapitel 4 Betriebshinweise
166xs kapitel 4 Betriebshinweise kapitel 4 Betriebshinweise 4.1 Expander/Gate-Anwendungen HiNWeis: Die für jede Anwendung vorgeschlagenen Reglereinstellungen sollen aus Ausgangs punkt dienen und können nach Bedarf angepasst werden. Trockene perkussive Sounds gaten (z. B. Snare, Bassdrum) Um perkussive klänge mit hochpegeligen Transienten wirkungsvoll zu gaten, müssen Sie die Gate... -
Seite 19: Grundlegende Kompressor-Anwendungen
166xs kapitel 4 Betriebshinweise gestellt ist). Die gegatete Bassspur öffnet sich jetzt bei jedem Anschlag der Bassdrum und erzeugt mehr punch und Dynamik. Dadurch klingen die Spuren kompakter und die Mischung wirkt lebendiger. Weiteres Beispiel: Man triggert mit dem Drumsignal einen Oszillator, der auf eine geeignete Fre... - Seite 20 166xs kapitel 4 Betriebshinweise Um unpassende pegelsprünge in “heißen” Gitarren oder Synthparts zu kontrollieren und eine über lastung des Tapedecks oder Mischers bei Aufnahmen oder Liveperformances zu verhindern, begin nen Sie mit einer langsamen Hard kneekompression und stellen Sie RATIO auf circa 5:1 und THRESHOLD auf den durchschnittlichen Maximalpegel der Spur ein ...
- Seite 21 166xs kapitel 4 Betriebshinweise Signal in der Mischung hervorheben Da sich bei einer verringerung des Dynamikbereichs der durchschnittliche Signalpegel etwas erhöht, kann man eine Einzelspur in der Mischung hervorheben, indem man ihren pegel etwas anhebt und kompression anwendet. Beginnen Sie mit einem RATIOWert von 2:1 und einer relativ niedrigen THRESHOLDEinstellung (20 dBu).
- Seite 22 166xs kapitel 4 Betriebshinweise In Situationen, in denen der 166xs die verstärkung nur in Notfällen ändern soll (exzessive pegel), stellen manche Anwender Hard knee auf On, RATIO auf ∞:1 und THRESHOLD auf den höchstzulässi gen pegel. Wie bei der verhinderung von digitalen überlastungen kann man den 166xs peakStop Li...
- Seite 23 166xs kapitel 4 Betriebshinweise Grund oder Obertöne mit geringer Amplitude keine kompression und das programmmaterial unter liegt nicht den phasenverschiebungen, die normalerweise durch eine EQBearbeitung verursacht werden. 166xs EINGANG AUSGANG SIDECHAIN INSERT AUSGANG QUELLE Abb. 4: Frequenzgewichtete Kompression Beim Aufnehmen von Becken und Tomtoms kann ein kompressor mit einem Equalizer im Side...
- Seite 24 166xs kapitel 4 Betriebshinweise fahren, wenn potentiell schädigende Signale auftreten. Filter in der Sidechain-Schaltung verwenden Die Ergebnisse beim Anschließen eines Filters an die SidechainSchaltung sind prinzipiell mit denen eines Equalizers vergleichbar (siehe oben). Die Frequenzen, die das Filter passieren lässt, werden komprimiert (oder erfahren zumindest beträchtlich mehr kompression als die Frequenzen außerhalb...
-
Seite 25: Kapitel 5 Technischer Support, Werksservice
166xs kapitel 5 Technischer Support, Werksservice kapitel 5 Technischer Support, Werksservice Der 166xs ist komplett als SolidStateprodukt konzipiert, dessen komponenten auf Höchstleistung und hohe Zuverlässigkeit ausgelegt sind. jeder 166xs wird im Werk entwickelt, montiert, getestet und kalibriert und sollte während seiner gesamten Lebensdauer keinerlei innere Einstellungen be... -
Seite 26: Kapitel A - Anhang
166xs kapitel A Anhang kapitel A Anhang A.1 Technische Daten HiNWeis: 0 dBu = 0,775 v RMS eiNGÄNGe (6,35 mm trs klinke, Xlr): schwimmend symmetrisch; XLR: pol 2 und SpITZE HOCH Impedanz: >50 kΩ symmetrisch, >25 kΩ unsymmetrisch... -
Seite 27: Verdrahtungsdiagramme
166xs kapitel A Anhang PHYsisCH: Abmessungen (H x B x T): 4,45 cm x 48,2 cm x 17,15 cm (1,75” x 19” x 6,75”) RackFormat: 1 RackEinheit (1 Höheneinheit) Nettogewicht: 2,29 kg (5,05 lbs) versandgewicht: 3,27 kg (7,20 lbs) Technische Daten können unangekündigt geändert werden. - Seite 28 8760 South Sandy Parkway • Sandy, Utah 84070 Fon: (801) 568-7660 • Fax (801) 568-7662 Fax international: (801) 568-7583 Fragen oder kommentare? Kontaktieren Sie uns unter www.dbxpro.com Gedruckt in China 180807A...
