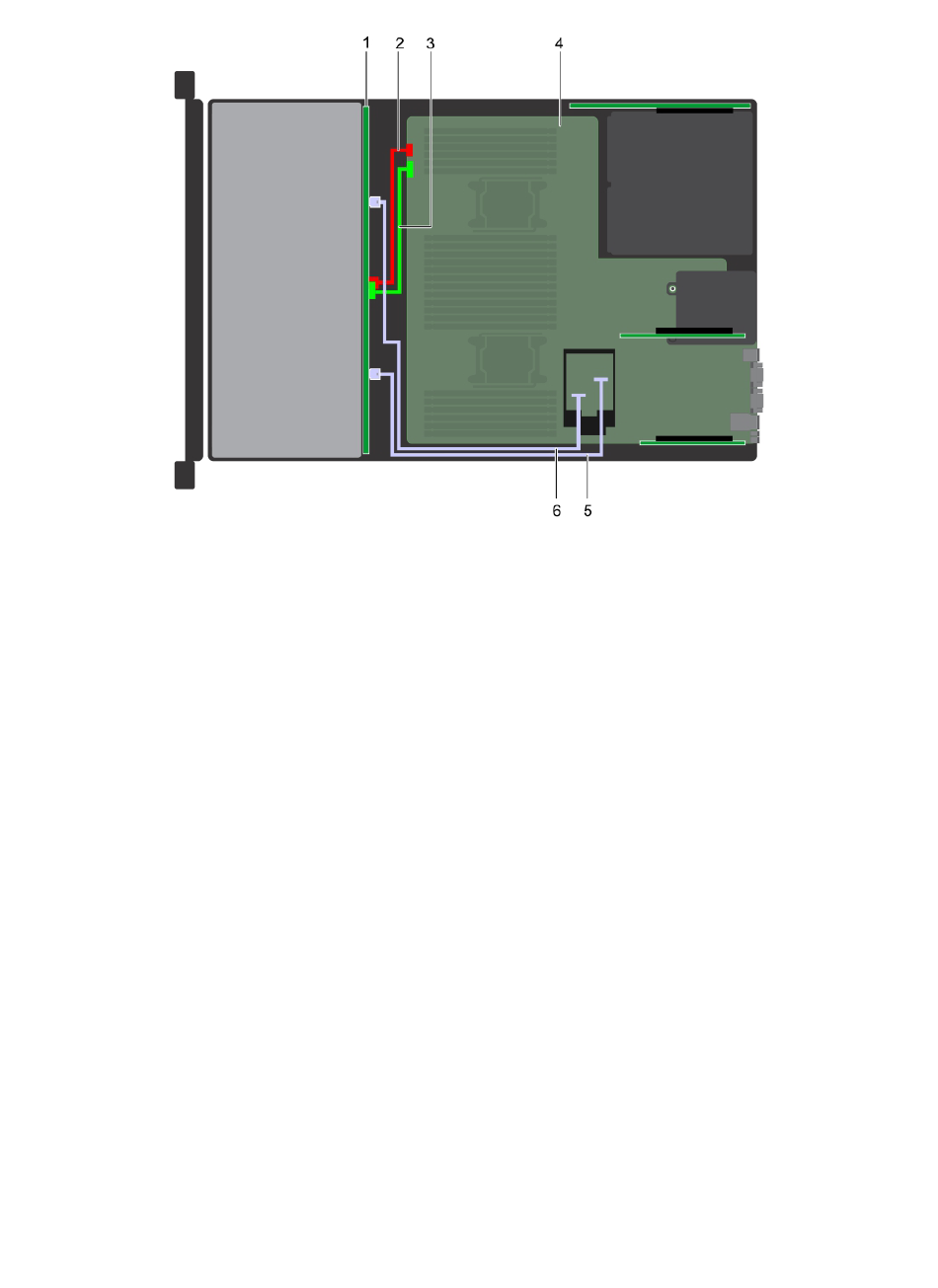

Abbildung 116. Kabelführung – 8 x 3,5-Zoll-Laufwerksrückwandplatine mit integriertem SATA
1
Rückwandplatine
3
Signalkabel der Rückwandplatine (BP: BPSIG1 zu MB: BPSIG1) 4
5
SATA-B-Kabel (BP: BP SAS B zu MB: J_BP_SIG1)
172
Installieren und Entfernen von Systemkomponenten
2
Stromkabel der Rückwandplatine (BP: BP1 zu MB: BP1)
Systemplatine
6
SATA-A-Kabel (BP: BP SAS A zu MB: BP 12C RVYPM)
