a Richten Sie die Schraube und die Lasche auf dem Riser auf die Schraubenöffnung und die Aussparung auf dem System aus.
b Senken Sie den Riser ab, bis der Riser-Anschluss im Anschluss auf der Systemplatine einrastet.
c Ziehen Sie die Schrauben mithilfe eines Kreuzschlitzschraubendrehers Nr. 2 fest, um den Riser am System zu befestigen.

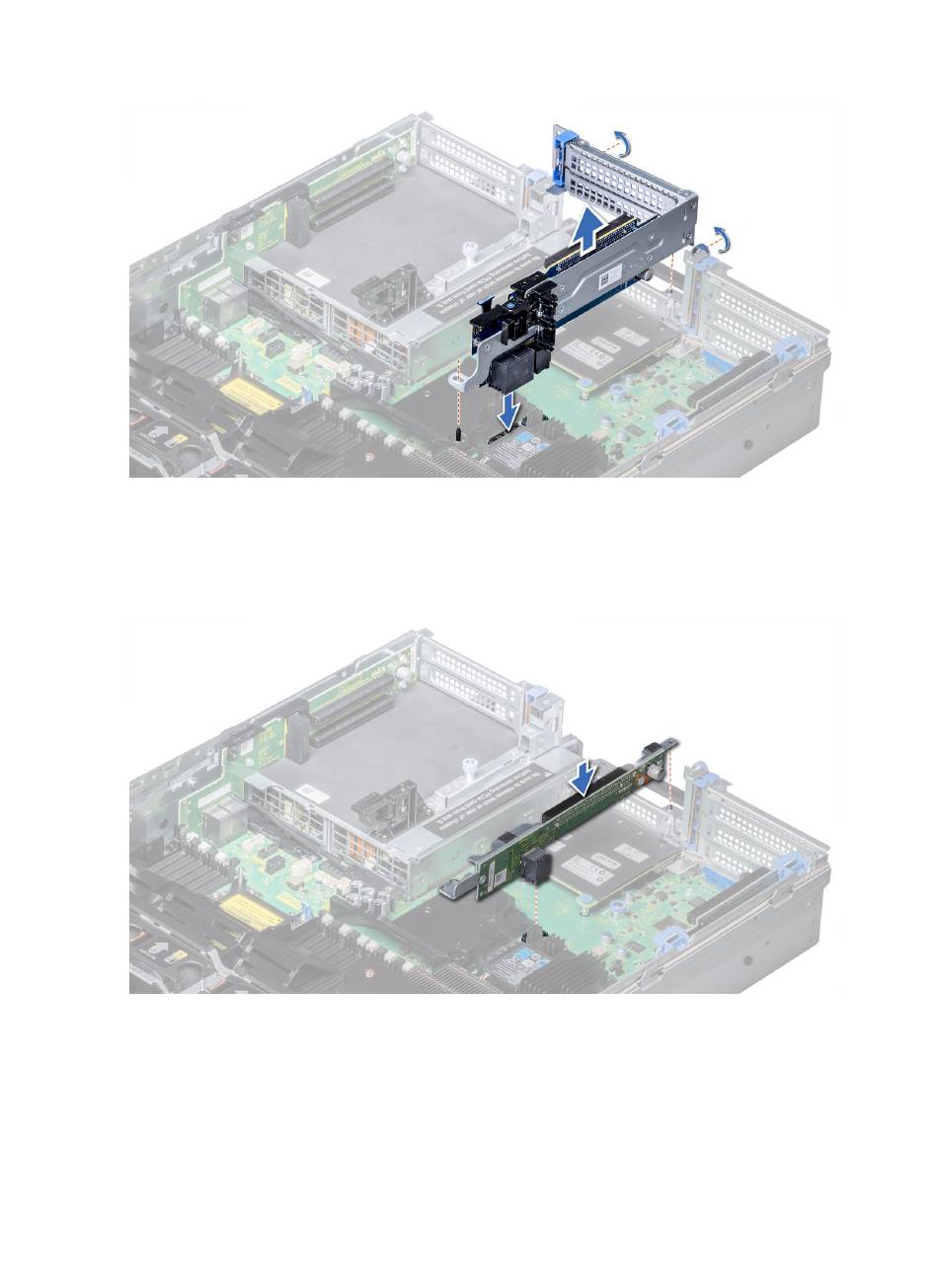

Abbildung 83. Installieren des Erweiterungskarten-Risers 2A
2 So installieren Sie den Erweiterungskarten-Riser 2B oder 2C:
a Richten Sie den Schlitz auf dem Riser auf den Steg am System aus.
b Senken Sie den Riser in das System ab, bis der Riser-Kartenanschluss im Anschluss auf der Systemplatine einrastet.
Abbildung 84. Einsetzen des Erweiterungskarten-Risers 2
Nächste Schritte
1 Installieren Sie das Kühlgehäuse.
2 Installieren Sie die Erweiterungskarte auf dem
3 Falls geschlossen, öffnen Sie den Erweiterungskartenriegel auf dem Kühlgehäuse, um die Erweiterungskarte voller Baulänge zu
sichern.
4 Befolgen Sie die Schritte unter
Riser, falls diese entfernt wurden.
Nach der Arbeit an Komponenten im Inneren des Systems.
